imc STUDIO Setup

imc STUDIO Setup: mérőrendszer(ek) kiválasztása és hozzáférés minden műszerbeállításhoz

  • Tesztre szabható táblakezelő az átláthatóság és egyszerűség jegyében
  • Többszörös kiválasztási lehetőség, csatornakonfigurációk másolása és beillesztése
  • Kereső és szűrő funkciók
  • Lépésről lépésre történő rendszerbeállítás a konfigurációvarázsló segítségével
  • Egyszerű csatorna konfiguráció, „drag & drop” hozzáférés az imc SENSORS adatbázisához
  • TEDS kompatibilis

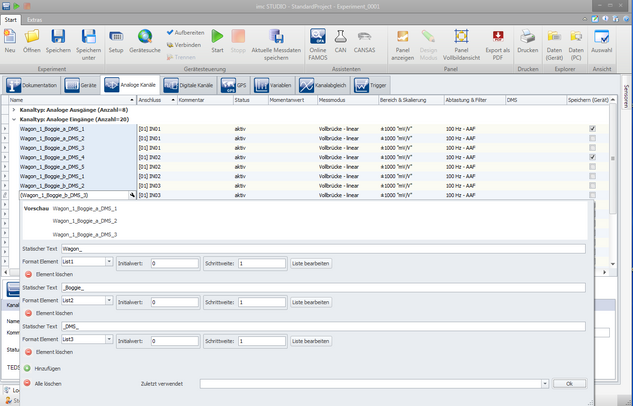

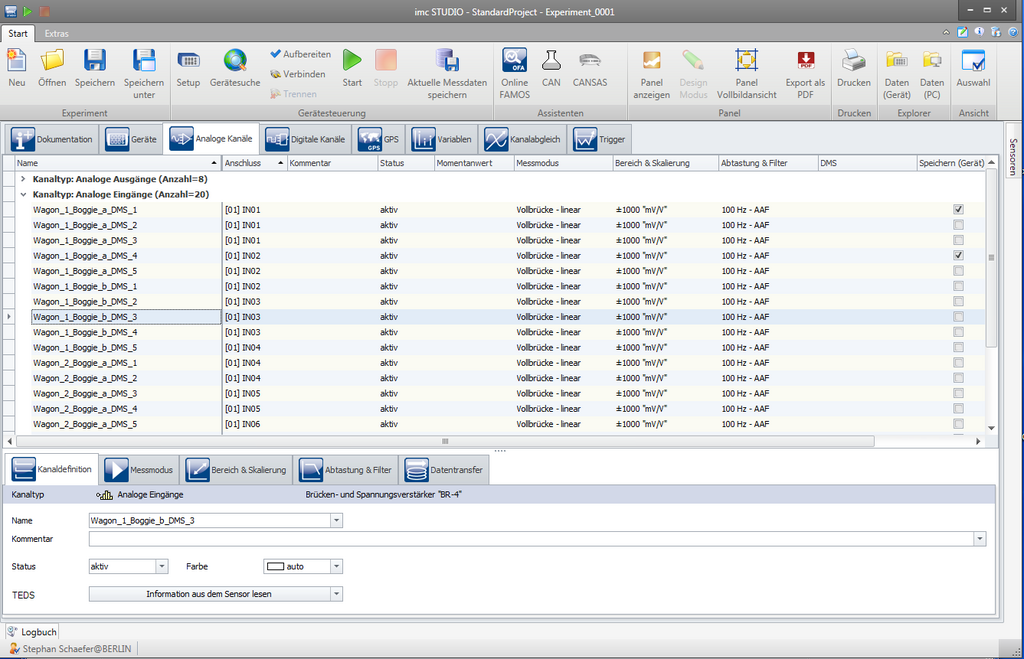

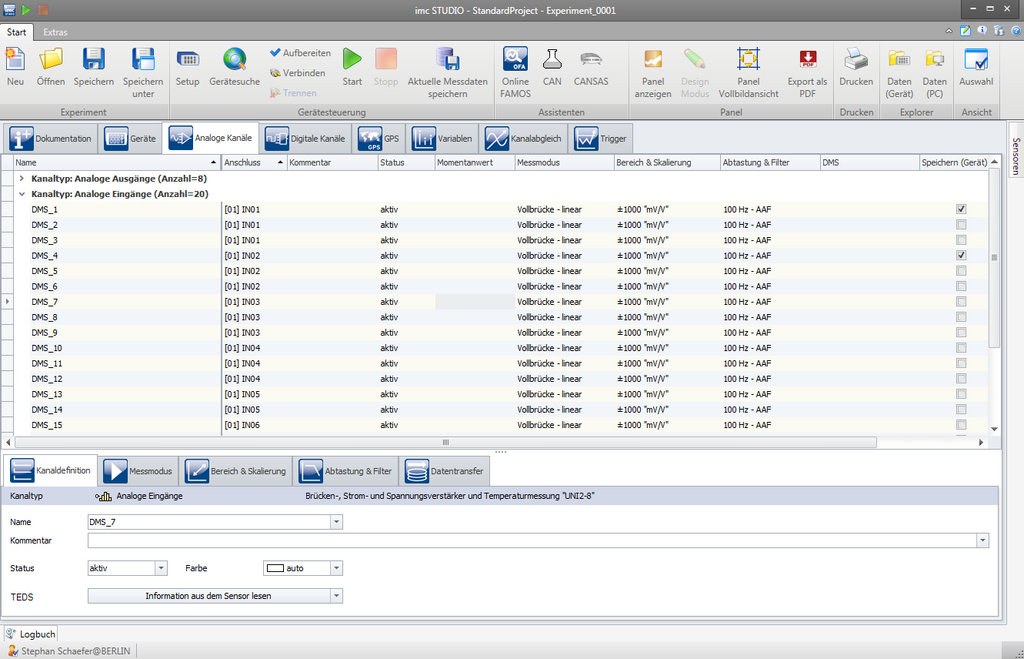

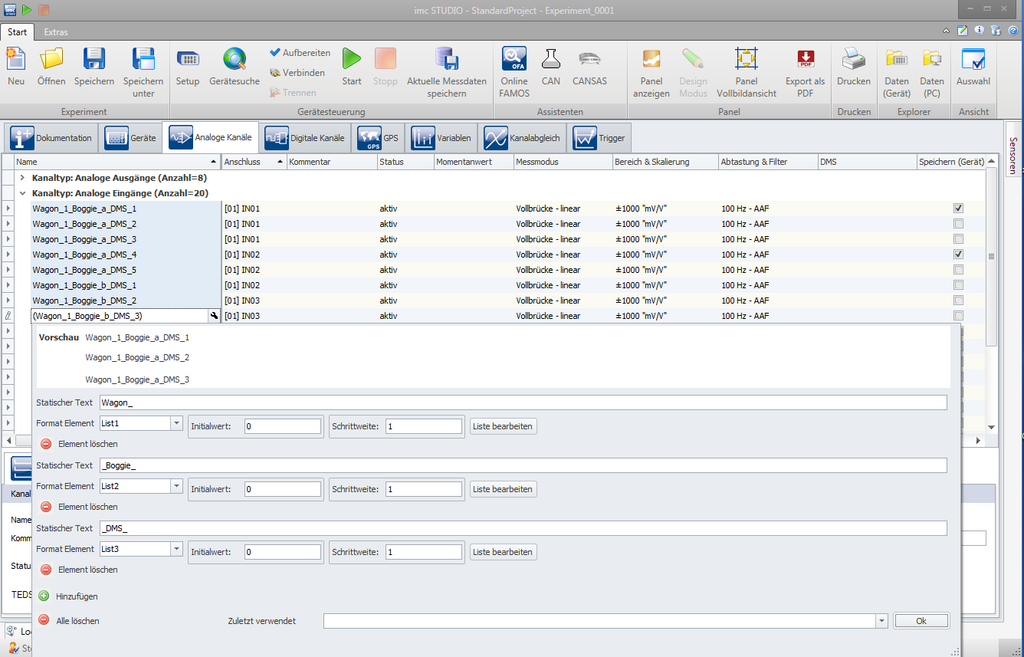

  • Számos csatorna kezelése, hatékony automata elnevezés-kezelő sémával
  • Terepi buszrendszer segéd olyan busz protokollokhoz, mint CAN, LIN, ARINC, FlexRay, stb.
  • imc Online FAMOS — integrált könnyen használható segéd az egyéni, valós-idejű számítások implementálásához

Tesztre szabott konfigurációs nézet

A csatorna konfiguráció táblázata intuitív felfogás szerint alkalmazható: mindegyik sor egy-egy csatornát jelez, az oszlopok pedig egy-egy beállítási opciót, míg a cella a konkrét értékeket mutatja. Kiválaszthatja, hogy melyik beállítási opciót (oszlopot) szeretné látni. Az Ön által preferáltak szerint állíthatja be, vagy rejtheti el a táblázat oszlopait.

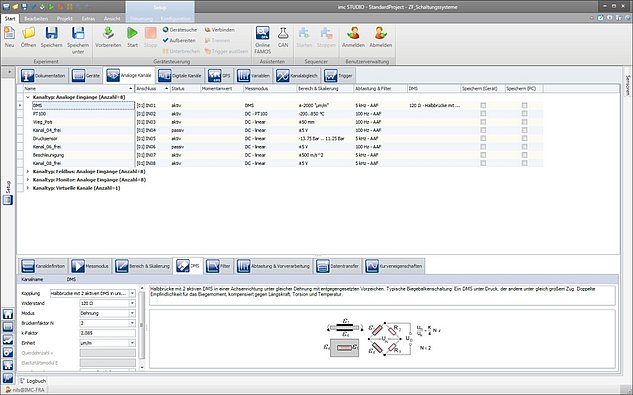

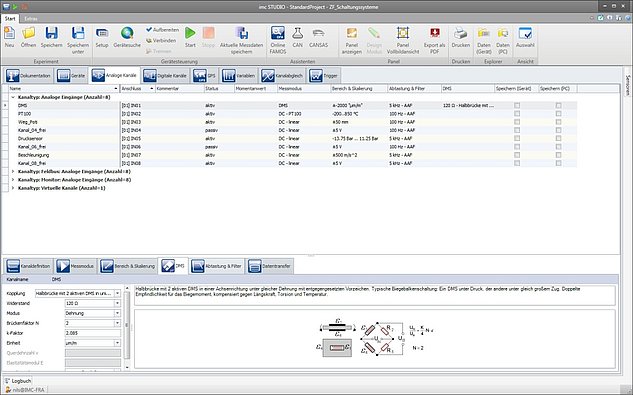

 Három nézet választható ki a különböző igények kielégítése érdekében. A funkcionalitás összhangban áll a felhasználó szerepével vagy képesítésével, legyen az tapasztalt szakember, telepítő technikus vagy a tesztpad operátor.

Vorgabewerte schaffen Sicherheit

Einstellparameter die verborgen werden sollen, weil sie nicht verändert werden brauchen, benötigen selbstverständlich wohldefinierte Vorgabewerte (defaults). Eine sehr einfach zu bedienende aber trotzdem ausgesprochen flexible und mächtige Funktion erlaubt dies: Die Einstellungen eines selektierten Kanals und zwar auch jene, welche verborgen werden sollen, können als Vorgabewerte für alle oder aber für eine spezielle Klasse von Kanälen definiert werden, etwa aller Kanäle gleichen Typs.
So erreicht man volle Kontrolle auch über die verborgenen Eigenschaften der Kanäle bzw. des Systems, die im Hintergrund stets erreichbar bleiben und jederzeit zurück in den Fokus gebracht werden können.

Csatornák rendezése és szűrése

A több-csatornás mérés esetében az integrált rendszerező- és szűrőfunkciók segítenek valamennyi információ nyomon követésében. A szabadon meghatározható kritériumoknak köszönhetően néhány szűrővel lehetővé tehető bizonyos csatornasorok kijelzése/elrejtése. Ennek eredményeképpen, a szükséges csatorna lista egy kattintással elérhető.

A szűrés kétféle módon történhet:

  1.  Minden egyes oszlop esetén, beállítható egy egyszerű automata szűrő, amely logika-alapú szűrő funkciót határoz meg, például, csak azokat a csatornákat jelzi ki , amelyeket a „Mérés mód” oszlopban híd csatornaként konfiguráltak.
  2.   Az univerzális Szűrő-Szerkesztő segítségével, interaktív módban nyílik lehetőség a szűrők teljes készletének meghatározására. Több paraméter (oszlop) kombinációjával alkalmazhatók ezek a komplex logikai kifejezések, ezzel lehetővé téve a finomam körülhatárolt kiválasztást.  A szűrő meghatározását követően, igény szerint aktiválható és kikapcsolható a megfelelő jelölőnégyzettel.

 Ez a technika lehetővé teszi a több száz csatornát magába foglaló kidolgozott rendszerek megfelelő áttekintését és ellenőrzését.
