D^x Universelle Telemetrie für bis zu 24 Kanäle

A D^x egy különösen kompakt és könnyű sokcsatornás telemetria rendszer. A programozható SCT jeladó egységnek köszönhetően a rendszer többféle érzékelő jelének vezeték nélküli mérését teszi lehetővé. Párhuzamosan négy darab jeladó egység használható egy vevőegységgel, az egyes mérőcsatornák külön konfigurálhatóak, a jeladóegyégek térben szétoszthatóak. telemetry is a particularly compact and lightweight multi-channel telemetry. Thanks to the universal transmitter module, it can be used flexibly and enables wireless measurements with different numbers of channels and sensor assignments. The possibility of operating up to four transmitters synchronously with one receiver allows for simultaneous acquisition of spatially distributed measurement points.

• csatornák száma: 6 - 24
• jelsávszélesség: 0 – 1,000 Hz (with HT)
• jeltípusok: nyúlásmérő bélyeg, feszültség, hőelemek
• jelfelbontás: 16 bit
• adatátvitel: digitális “diversity“ vétel
• megtáplálás: akkumulátor, induktív tápegység
• házkialakítás: robusztus, vízálló
• működési hőmérséklet: -40 … +85 (125) °C
• jeladó méretei: 45 x 25 x 10 mmm

A robusztus telemetriai kapcsolat előfeltétele a megbízható mérési adatoknak. Ennek érdekében a D^x rendszer a lehető leghamarabb, még a jeladó egységekben digitalizálja az analóg jeleket.

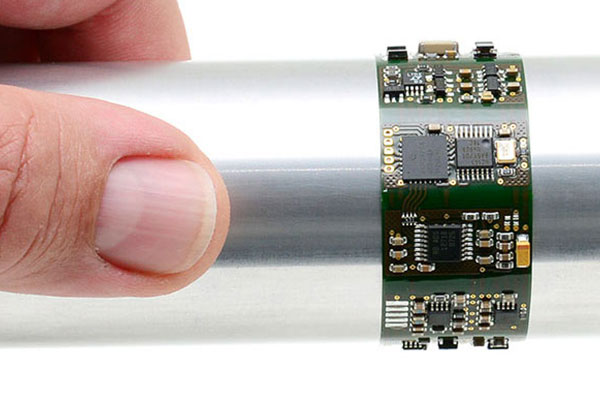

A  D^x jeladó egységek tartalmazzák a teljes jelfeldolgozó áramkört, a digitalizálást és vezetéknélküli adatátvitelt, egyégenként akár 6 csatornárhoz is.

Nem elegendő a csatornák száma? - Csak használjon még egy jeladót. Egyszerre akár négy jeladó is használható időszinkronizáltan egyetlen vevőegységgel.

A D^x telemetria rendszer egy különleges tulajdonsága, hogy egy vevőegységgel egyszerre négy jeladó kezelhető időszinkronizált mintavétellel, vagyis összesen 24 csatornán végezhető időszinkronizált mérés. A mért értékek továbbíthatóak Etherneten, CAN busz interfészen vagy analóg kimenetekként. A rendszer könnyedén konfigurálható egy internetböngésző segítségével Ethernet interfészen keresztül.

A telemetria rendszerek gyakori felhasználási területe a valamilyen hajtótengelyen végzett nyomatékmérés. Kifejezetten ezekhez a feladatokhoz terveztük egy osztható házat, amely gyorsan felszerelhető a tengelyre. Ez a ház egyszerre védi meg a nyúlásmérő bélyeget és a jeladó egységet, illetve tartalmaz az induktív tápláláshoz szükséges szekunder tekercset.

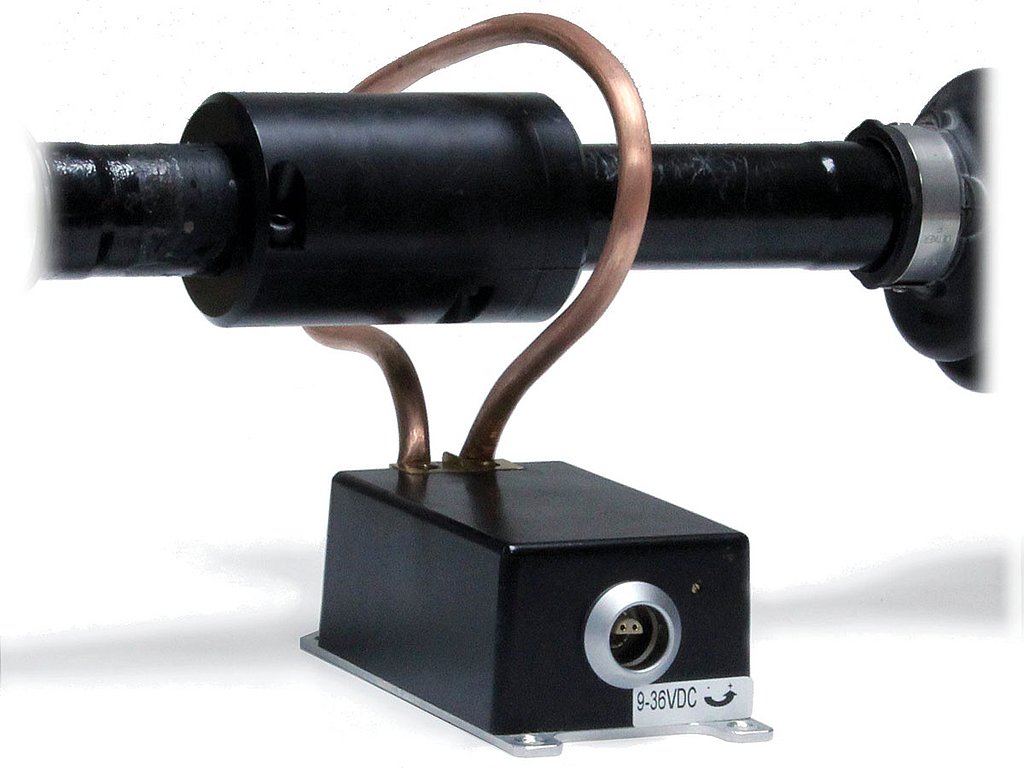

A jeladó egységek megtáplálása többféle képpen is megvalósítható: induktív fejjel vagy gyűrűvel folyamatos üzemű alkalmazásokhoz, illetve különböző akkumulátor kialakításokkal is biztosítható a működős akár több órán keresztül is. A két megoldás ötvözhető is, így szünetmentes tápegységkét is funkcionálhatnak.

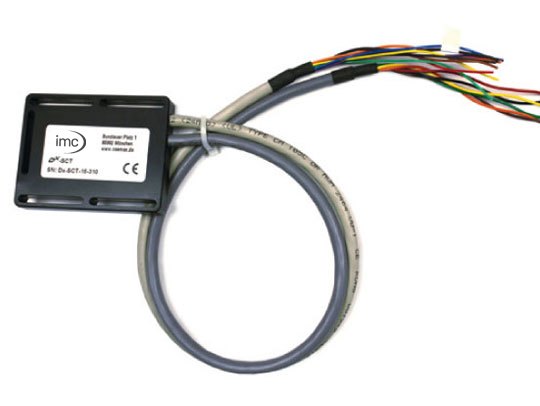

A Dx telemetria rendszer termékportfólióját számos kiegészítő teszi kerekké. A vezeték nélküli (induktív) megtáplálás mellett különböző házkialakítások érhetőek el jeladó egységhez, amelyek például a felnihez történő rögzítést teszik lehetővé. Az ideális jelátvitelhez többféle antennát is kínálunk.

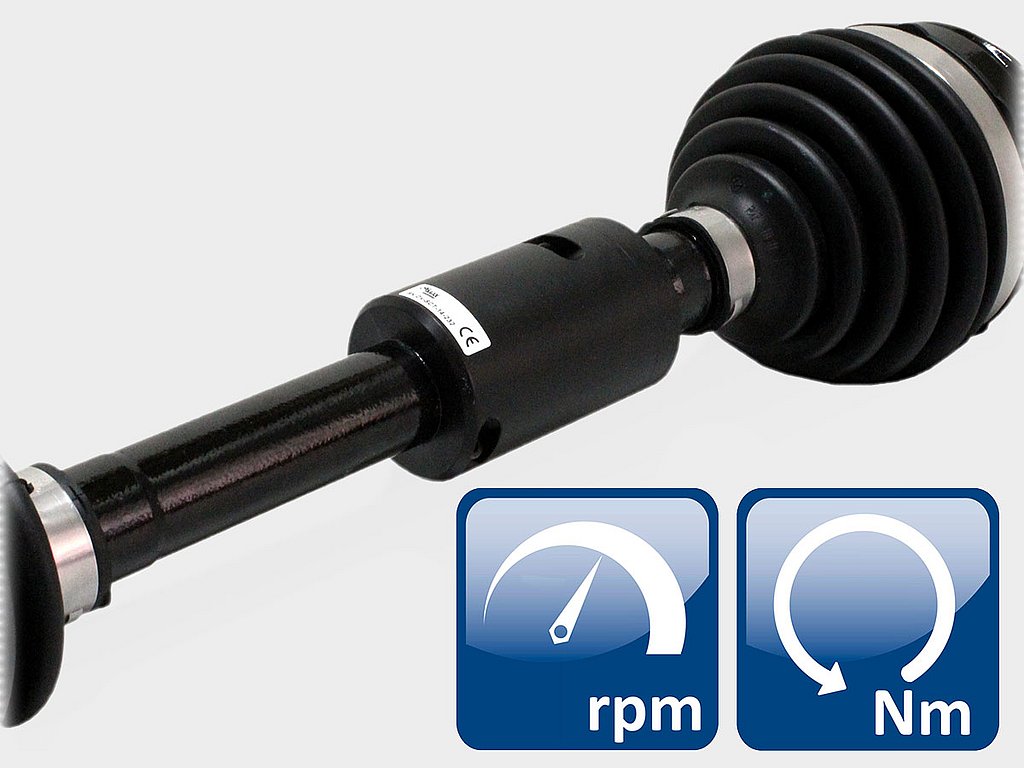

A jeladó házkialakításától függően a felhasználónak lehetősége lehet a forgó alkatrész teljesítményének meghatározására is: a nyomaték mellett a fordulatszám is szinkronban mérhető, amelyekből a rendszer mérés közben képes mechanikai teljesítményt számolni. A fordulatszám érzékelő a jeladó házába kerül beépítésre és nem igényel semmilyen állórészt vag referencia pontot.

A imc D^x telemetria rendszer egy nagypontosságű műszer, amely lehetővé teszi közúti járművek féktárcsa hőmérséklet- és egyéb keréken mért paraméterek rögzítését. Robusztus és könnyen felszerelhető jeladóegyégek teszik optimálissá az eszközt közúton vagy tesztpályán végzett vizsgálatokhoz.

A D^x-Speed rendszer az adott kerék fordulatszámának mérését teszi lehetővé. Az eszköz hasonló kerékre szerelhető házzal rendelkezik, mint a féktárcsa hőmérsékletmérés esetében vagyis egyszerűen a kerékre szerelhető. A használatához nincs szükség külön állórészre vagy referencia pontra.

Erre az innovatív megoldásra különösen büszkék vagyunk, ugyanis a "messtec & sensor master" díjat nyertünk vele érzékelő kategóriában.
