imc Online FAMOS - valós idejű eredmények

Beépített valós idejű kiértékelés és szabályzás

A nyers adatok összegyűjtésén kívül az is érdekli, hogy azonnali eredményeket kapjon a tesztrendszeréből érkező valós idejű rendszerválasszal? Ha igen, érdemes többet megtudnia az imc Online FAMOS szoftverről.

Online Verrechnung

  • Frei definierbare Berechnungen
  • Funktionsbibliothek mit über 190 Funktionen
  • Ergebnisse in Echtzeit
  • Grenzwertüberwachung beliebiger Messkanäle und Reaktionsauslösung
  • Steuerkonstrukte zur Messablaufsteuerung und zur Kommunikation mit Fremdgeräten
  • kein PC notwendig
  • Funktionsassistent

Szórólap

  • Inline FAMOS

Downloads

Technisches Datenblatt

Online calculations

Adatfeldolgozás és elemzés

 Az imc Online FAMOS lehetővé teszi, a nyers mérési adatokat közvetlen információvá alakítását magán a mérési rendszeren belül, függetlenül bármely külső segítségtől, vagy PC-től. Az imc Online FAMOS a több csatornából származó, élő adatok szinkronizált matematikai számításainak elvégzésére képes; kiszámítja és rögzíti a jelstatisztikai adatokat; összehasonlító műveleteket végez, és determinisztikus fejlett nyílt-hurkú és zárt-hurkú szabályzást lát el.

Ilyen módon az imc Online FAMOS időt és pénzt takarít meg az Ön számára, minimalizálva a tesztelésre fordított idejét azáltal, hogy azonnal megmutatja, vajon a vizsgálatok működőképesek-e; illetve lehetővé teszi az Ön számára, hogy kiküszöbölhesse, vagy legalábbis jelentősen csökkentse az utólagos adatgyűjtés és az azt követő elemző munka szükségességét.

Azonnali, gyors döntések

Sok esetben, a vizsgálat lefolyása közvetlenül a mért értékeken, és azok elemzési eredményein alapul. Az imc Online FAMOS képes kiküszöbölni az adatok beérkezése, és a döntéshozatali folyamat között kialakuló csúszásidőt. A zajló számítások és az egyéb elemzések eredményei azonnal elérhetők, mivel az adatok gyűjtése és elemzése a zajló folyamatok megzavarása nélkül történik. Ez teszi lehetővé a teszt lezajlásának megfigyelését, és szükség esetén a módosítások elvégzését. Például, a vezető a tesztpályán vezetés közben eldöntheti, hogy megismétli-e a tesztkört annak érdekében, hogy megfeleljen a tesztkörülményeknek – anélkül, hogy időt vesztegetne arra, hogy először visszavezet a garázsba, ahol megvárja, hogy az adatelemzés követően eldőljön szükséges-e a teszt újbóli elvégzése. Sem az eredmények elemzéséhez, sem a megjelenítéséhez nem szükséges számítógép: ahhoz, hogy lássuk mi történik, csak egy imc kijelző egységre van szükség, amely bármelyik imc adatgyűjtő rendszerhez csatlakoztatható.

Valós idejű rendszerválaszra épülő zárt- és nyílt hurkú szabályzás

 A döntéshozatal gyors válaszidőt igényel, ami az emberi normák szerint gyors kell, hogy legyen; egy sikeres és közvetlen visszacsatolású szabályozó esetén a mérés, és a szabályozó eszköz válasza az ezredmásodperc töredéke alatt kell, hogy bekövetkezzen. Így a tesztelést végző személyzet azonnali információt kap a teszt, vagy a mérések aktuális állapotáról, még akkor is, ha a mérőberendezés függetlenül is képes beavatkozni a tesztfolyamatba. Ezzel időt és pénzt takarít meg, mivel az imc Online FAMOS kombinálható az imc adatgyűjtő rendszerek digitális és/vagy analóg kimeneteivel, ezáltal valamennyi imc eszköz átfogó és szinkronizált mérő és szabályozó rendszerré válhat, anélkül hogy szinkronizálni, vagy illeszteni kellene más külső hardverhez.

Autark und ohne PC

Weder die Live-Datenanalyse noch die Anzeige der Ergebnisse erfordern einen PC: Die Analyse wird auf der eingebetteten Prozessor-Plattform des autarken imc Messgeräts ausgeführt. Zur Datenanzeige genügt ein imc Geräte-Display das zusätzlich auch Interaktion wie z.B. Messung starten/stoppen ermöglicht.

Ennyire egyszerű

Más elemzővel ellentétben az imc Online FAMOS könnyen hozzáigazítható az Ön munkamódszereihez, és az Ön által végrehajtandó tesztekhez. Összességében, több mint 150 funkció és művelet érhető el a segítségével, amelyek bármilyen konfigurációban kombinálhatók, a virtuális csatornák, és számított értékek létrehozása és mentése érdekében. Mivel az eredmények a folyamatosan áramló, mért adatokból kerülnek folyamatosan kiszámításra, a “virtuális” csatornák az szabályzórendszer részeként, illetve a mérés részletes triggerelési feltételeinek definiálására használhatók.

Valamennyi funkció egyetlen kattintással elérhető, az imc Online FAMOS Formula Assistant segédnek köszönhetően. Mivel nem szükséges semmilyen speciális programnyelv, az imc adatgyűjtő rendszer akár képzetlen személy által is konfigurálható.



Az online számítások lehetővé teszik egyéni műveletek és szabályzók definiálásátOnline calculations with imc Online FAMOS
  • Több mint 150 funkció
  • Felhasználó által meghatározott számítások
  • Funkcióvarázsló: minden műveltet olyan egyszerű, mintha csak egy zsebszámológépet használna.
  • Valós idejű eredmények: a kritikus feladatok nem függnek számítógéptől, vagy hálózati felülettől
Osztály-számítás (választható bővítmény)Class-counting
  • A fáradás és tartóssági ciklus vizsgálathoz jelosztály számítás
  • Azonnali hisztogram osztályozás
  • Rainflow algoritmus
  • Kétcsatornás korrelációs mátrix
  • Szélsőérték közelítés
Felharmonikus vizsgálat (választható bővítmény)Order-tracking analysis
  • Forgó gépekhez kapcsolódó rezgések spektrális elemzése
  • Online rend spektrum, amplitúdó vagy amplitúdó és fázis szmítás
  • RPM/frekvencia vonal meghatározása
  • Impulzusidő mérés
  • Szög alapú jelsimítás
Szabályzókör (Választható "Pro" bővítmény)controller
  • Valósidejű, zárt szabályzókör:
  • PID szabályzó
  • Kétpontos szabályzó
  • Szavbályzó kimenetének korlátozása
  • Szabályzó blokkolása
Átmeneti rögzítés és eseménykövetésTransitional recording
  • 250-szeres adat volumen csökkentés, minimális felbontási veszteséggel
  • Szükség esetén rögzíthető adat pontok, az aktuális adatoktól való jelentős eltérések megakadályozása érdekében
  • A "Record Event" parancs időbélyegzett szöveges információt rögzít a lényeges események automatikus nyomonkövetéséhez.
Alapvető műveletek, jelműveletek, szűrők és FFTBasic operations, signal math, filters and FFT
  • Jelműveletek és a számítások olyan egyszerűek, mintha csak egy zsebszámológépet használna
  • Szoftveresen állítható felül- és aluláteresztő szűrők, sáváteresztő, sávzáró és tetszőleges IIR & FIR digitális szűrőkl
  • FFT, illetve inverz FFT számítás
Többcsatornás szinkron-számításokMulti-channel synchronous calculations
  • Alapvető feszültségek és szögek valós idejű számítása rozetta elrendezésű nyúlásmérő bélyegre
  • Egy, kettő és három fázisú teljesítmény valósidejű számítása
  • Intuitív segéd funkció kalauzolja végig a függvények beállításán

Umfangreiche Funktionsbibliothek

Für die Datenanalyse steht eine umfassende Sammlung von Standardfunktionen zur Verfügung wie z.B. Leistungsberechnungen, statistische Auswertungen oder mathematische Grundfunktionen. Daneben sind spezielle Anwendungsgebiete abgedeckt - wie die Ordnungsanalyse, Akustik-Bewertungen, DMS-Rosettenschaltungen, Klassier-Algorithmen für die Festigkeitsanalyse, digitale Filter oder nichtlineare Kennlinien-Bewertungen.

Online Berechnung mit mathematischen Funktionen

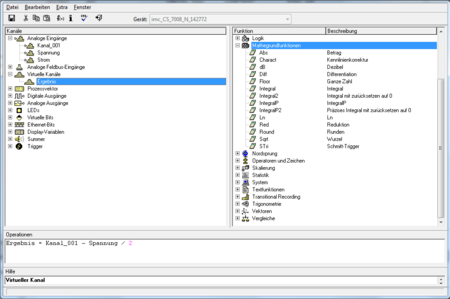

Mathematische Grundfunktionen

  • Sämtliche mathematische Grundfunktionen von Basis-Arithmetik bis zum Differenzieren, Integrieren oder Kennlinien-Korrektur stehen zur Verfügung
  • Berechnungen werden wie bei einem Taschenrechner notiert
  • Ergebnisse werden in Form virtuelle Kanäle ausgegeben und können gespeichert und weiter verrechnet werden

Statistische Auswertungen


Unterschiedlichste Statistikfunktionen stehen zur Verfügung wie z.B.

  • Minimum
  • Maximum
  • Mittelwert
  • Gleitender Effektivwert
  • u.v.m.

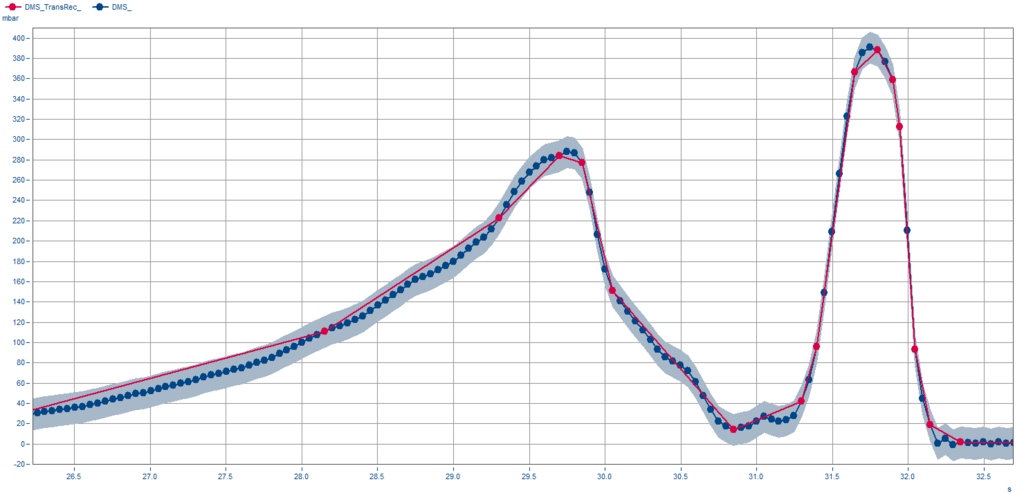

Datenreduktion (Transitional Recording)

  • Patentierte Datenreduktion für analoge Kanäle
  • Dynamische Abtastrate, die sich am Signalverlauf orientiert
  • Reduktionsfaktoren von bis zu 250

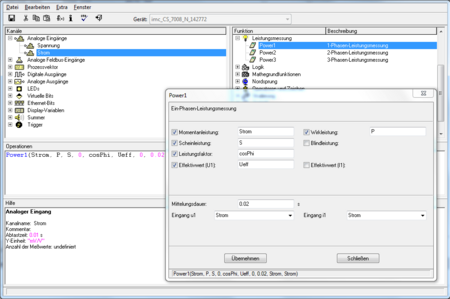

Leistungsmessung

  • 1-, 2- oder 3-phasige Leistungsmessung
  • Berechnet automatisch Wirkleistung, Scheinleistung, Blindleistung und Leistungsfaktor

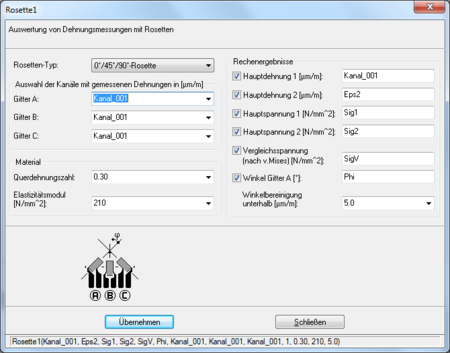

DMS-Rosettenberechnung

  • Auswertung von Dehnungsmessungen mit Rosetten
  • Detaillierter Assistent für eine komfortable Parametrierung der Funktion
  • Direkte Ausgabe von Hauptspannungen und Hauptdehnungen als Ergebnis-Kanäle

Valós idejű rendszerválaszra épülő zárt- és nyílt hurkú szabályzás

 A döntéshozatal gyors válaszidőt igényel, ami az emberi normák szerint gyors kell, hogy legyen; egy sikeres és közvetlen visszacsatolású szabályozó esetén a mérés, és a szabályozó eszköz válasza az ezredmásodperc töredéke alatt kell, hogy bekövetkezzen. Így a tesztelést végző személyzet azonnali információt kap a teszt, vagy a mérések aktuális állapotáról, még akkor is, ha a mérőberendezés függetlenül is képes beavatkozni a tesztfolyamatba. Ezzel időt és pénzt takarít meg, mivel az imc Online FAMOS kombinálható az imc adatgyűjtő rendszerek digitális és/vagy analóg kimeneteivel, ezáltal valamennyi imc eszköz átfogó és szinkronizált mérő és szabályozó rendszerré válhat, anélkül hogy szinkronizálni, vagy illeszteni kellene más külső hardverhez.

Steuern und Überwachen

  • Grenzwertüberwachung beliebiger Messkanäle und Reaktionsauslösung
  • Steuerkonstrukte zur Prüfablaufsteuerung und zur Kommunikation mit Fremdgeräten
  • Ereignisprotokoll

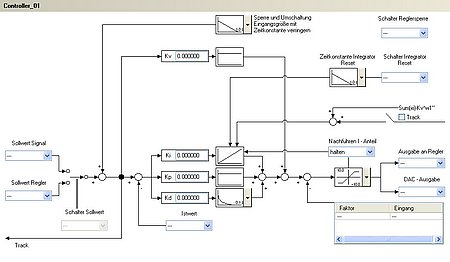

Reglungsfunktionalität

Regler

  • PID-Regler
  • 2-Punkt Regler
  • Zustandsregler
  • Beliebige Regelalgorithmen
  • Programmablauf für Sollwertvorgabe

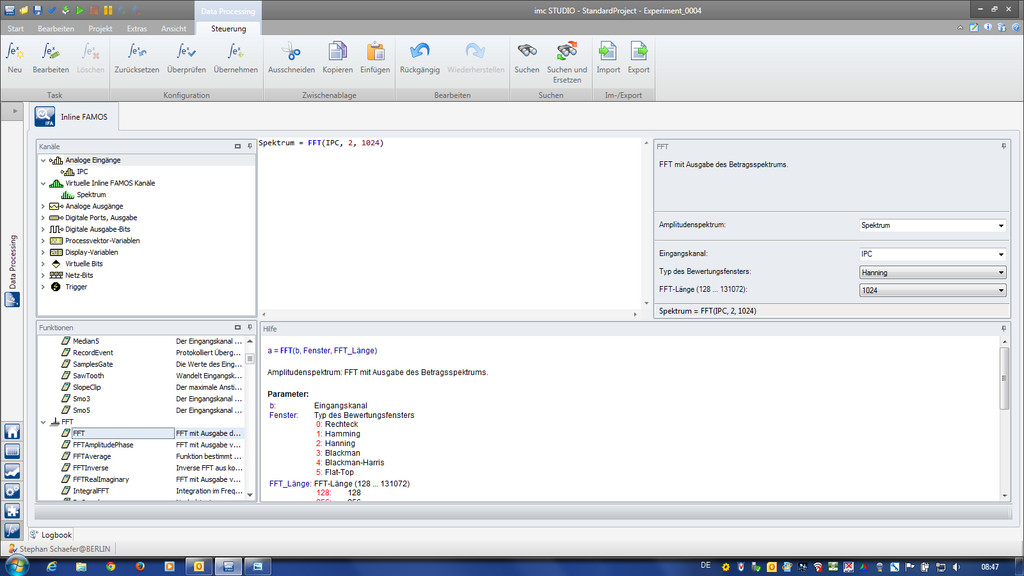

Online-Filterung und Frequenzanalyse

Digitale Filter, FFT

  • Inverse oder komplexe FFT
  • Hoch-, Tief-, Bandpass Filter, etc.
  • Akustische Filter wie A-, B-, C-Bewertung

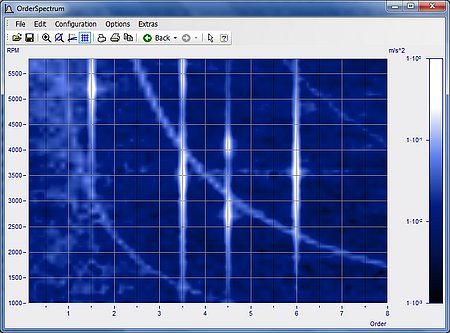

Ordnungsanalyse

  • Ordnungsspektrum
  • Frequenzlinienbestimmung
  • Drehzahlbestimmung
  • Komplexe Ordnungslinie
  • Nachabtastung
  • u.v.m.

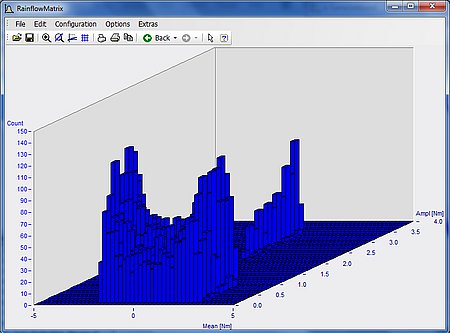

Online-Klassierung

  • Rainflowverfahren
  • Verweildauerverfahren
  • Klassendurchgangsverfahren
  • Übergangsmatrix
  • Überrollungshistogramm
  • Extremwertannäherung
  • u.v.m
