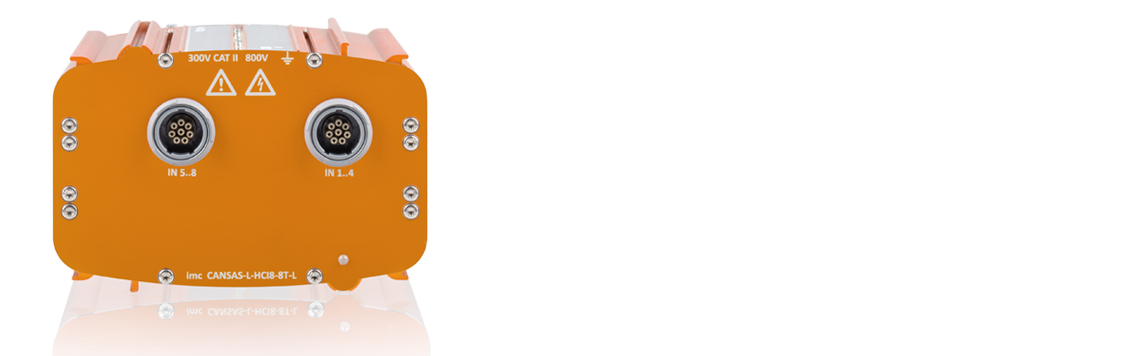

Magas szigetelésű CAN modul hőmérséklet mérésére akár 800V-on is
Az imc CANSAS-HCI8 mérőmodul lehetővé teszi hőmérséklet és alacsony feszültségjelek biztonságos és precíz mérését magas vagy bizonytalan feszültségszintű helyeken, egészen 800 V-ig. A modul megfelel az EN 61010 műszerbiztonsági szabvány elvárásainak és a szigetelési besorolása: 800 V CAT I, 300 V CAT II.
Jellemző alkalmazások:
- Hőmérséklet mérés elektromos és hibrid járművek magasfeszültségű alkatrészein, mint például akkumulátorok, üzemanyag cellák, tápvezetékek.
- Olyan környezet ahol a személyzet biztonságának garantálása szükséges hiba esetén is.
- Használhatóak tesztpadi és járművön végzett mérésekhez is
- Térben szétoszthatóak a mérőmodulok vagy akár össze is illeszthetőek egy blokkba

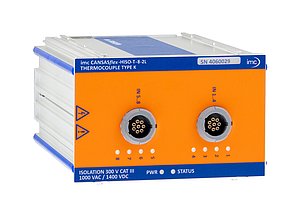

imc CANSASflex-HISO-T-8-2L
imc CANSASflex HISO-T-8-2L
The neue CAN-basierte Temperatur-Messmodul imc CANSASflex HISO-T-8-2L setzt neue Maßstäbe in Bezug auf formale Spezifikation, Sicherheit und Messgenauigkeit, es ist isolationsfest bis zu 1400V für Hochvolt-Testumgebungen in denen mit über 800V Spannung getestet wird.
imc CANSASflex HISO-T-8-2L Besonderheiten:
- Hohe Sicherheitsisolation: bis zu 1400 Vdc mit 8 kV Spitzen- und 4,4 kV Effektivwert-Prüfspannungen.
- Vier Thermoelemente vom Typ K pro Redel-Steckverbinder.
- Hohe Sicherheitsisolation: bis zu 1400 Vdc mit 8 kV Spitzen- und 4,4 kV Effektivwert-Prüfspannungen.
Typische Anwendungen
- Temperaturmessung an Hochvolt-Komponenten bei Elektro- und Hybridfahrzeugen, wie z.B. Batterien, Brennstoffzellen und Versorgungskreise.
- Umgebungen, in denen auch in Fehlerfällen volle Personensicherheit gewährleistet werden muss.
imc CANSASflex-HISO8-T
imc CANSASflex-HISO8-T
Nagyfeszültségű, szigetelt CAN modulok hőelemek méréséhez
Az imc CANSASflex-HISO8-T mérőmodul biztonságos és pontos mérést tesz lehetővé 8 db nagyfeszültségű pontra helyezett K-típusú hőelemmel egészen 800 V üzemi feszültségszintig. Különösen alkalmas E-mobilitás tesztekhez.
Előnyei
- Csatornánként szigetelt K-típusú hőelem mérés magas közös módusú feszültségen
- Szigetelés: 800 V, 300 V CAT II EN 61010-nak megfelelően
- Csatlakozó típusa:
- Speciális nagyfeszültségű LEMO csatlakozók
- 2x csatlakozós kialakítás 4 hőelem/csatlakozó illesztéséhez (LEMO.2P 8-pin) vagy
- 8x csatlakozó 1 hőelem/csatlakozó illesztéséhez (LEMO.2P 2-pin)
- Minden csatorna rendelkezik külön hidegpont kompenzációval
Jellemző alkalmazások
- Hőmérséklet mérés elektromos és hibrid járművek magasfeszültségű alkatrészein, mint például akkumulátorok, üzemanyag cellák, tápvezetékek.
- Olyan környezet ahol a személyzet biztonságának garantálása szükséges hiba esetén is.

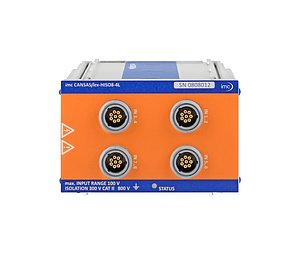

imc CANSASflex-HISO8-L
imc CANSASflex-HISO8-L
Nagyfeszültségű, szigetelt CAN modulok PT100/PT1000 és kisfeszültségű jelek méréséhez
Az imc CANSASflex-HISO8-L CAN busz alapú modul PT100/PT1000 érzékelők és kisebb feszültségjelek (+/-100 V) biztonságos és precíz mérését teszi lehetővé nagyfeszültségű alkatrészeken, egészen 800 V közös feszültségszintig. Kifejezetten E-mobilitás vizsgálatokhoz fejlesztettük ki.
Előnyei
- 8 csatorna PT100/PT1000 vagy feszültségjelek 100 V-ig
- Szigetelés: 800 V, 300 V CAT II EN 61010-nak megfelelően
- Csatlakozó típusa:
- Speciális nagyfeszültségű LEMO csatlakozók
- 4x csatlakozós kialakítás 2 csatorna/csatlakozó illesztéséhez (LEMO.2P 8-pin) vagy
- 8x csatlakozó 1 csatorna/csatlakozó illesztéséhez (LEMO.1P 5-pin)
Jellemző alkalmazások
- Hőmérséklet mérés elektromos és hibrid járművek magasfeszültségű alkatrészein, mint például akkumulátorok, üzemanyag cellák, tápvezetékek.
- Olyan környezet ahol a személyzet biztonságának garantálása szükséges hiba esetén is.

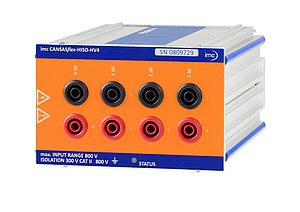

imc CANSASflex-HISO-HV4
imc CANSASflex-HISO-HV4
Nagyfeszültségű mérőmodul 800 V feszültségjelek méréséhez
Az imc CANSASflex-HISO-HV4 CAN busz alapú mérőmodul 4 db differenciál bemenettel rendelkezik, amelyekkel feszültségjelek mérhetőek egészen 800 V-ig.
Előnyei:
- Csatornánkénti szigetelés, galvanikusan leválasztott bemenetek
- Nagyfeszültségű szigetelés: Csatornák között, csatornák és ház között, csatornák és a CAN busz között, illetve a tápegység irányába is.
Jellemző alkalmazások
- Feszültségmérés hibrid és elektromos járműveken
- Akkumulátorok, nagyfeszültségű rendszerek, DC buszok, töltőrendszerek egyéb alrendszerek vizsgálatai
- Töltési folyamatok kiértékelése, energiaegyensúly és hatásfok vizsgálatok
- Olyan környezet ahol a személyzet biztonságának garantálása szükséges hiba esetén is.

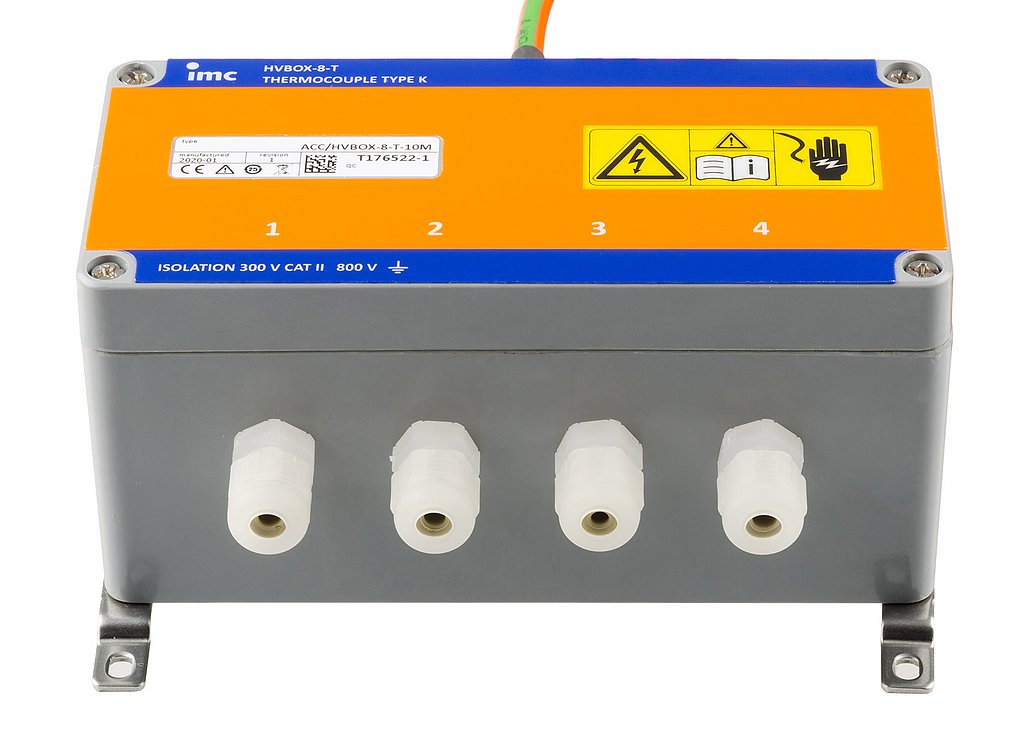

Csatlakozó doboz nagyfeszültségű modulokhoz
A nagyfeszültségű csatlakozó doboz (HVBOX) egy rugalmas biztonsági interfészt képez a mérési pont és az adatgyűjtő rendszer között. Lehetővé teszi, hogy olyan érzékelők és műszereket kössünk be a tesztdarabról a mérőrendszerbe, amelyek eredetileg nem nagyfeszültség védettek. A HVBOX közel helyezhető a tesztdarabhoz, így minimalizálható "veszélyes" a kábelhossz.
Tulajdonságok:
- Szigetelt csavarterminálok polimer dobozban
- Érzékelő bekötés PG tömszelencén keresztül
- Rugalmas és biztonságos kábelinterfész bármilyen felhasználói kábelhez, 10 m speciális nagyfeszültségű kábellel és LEMO.2P csatlakozóval felszerelve
- Egyértelműen elválasztja az egyik oldalon található nagyfeszültségű szabályozásoknak megfelelő csatlakozókat és mérőmodult, illetve a felhasználó specifikus kábeleket és érzékelőket a másik oldalon.

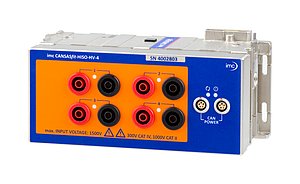

imc CANSASfit HISO-HV-4
Csatornánkénti szigeteléssel rendelkező, 4 csatornás CAN mérőmodul nagyfeszültségű jelek méréséhez
A HISO-HV-4 CAN busz alapú mérőmodul, amely 1500 V feszültségszintig képes mérni.
Jellemzői
- Mérési tartomány +/- 1500 V
- Szigetelés kategória 1000 V CAT II
- Teszt feszültség: 5,4 kV ACrms
- Csatornánkénti szigetelés, szűrők és ADC-k
- 400 Hz jelsávszélesség. 1000 Sps/csatorna mintavételi sebesség esetén, CAN adatkimenet
- 24 Bit digitális jelfelbontás, válsztható CAN kimeneti adatformátummal (16 Bit vagy 32 Bit FLOAT)
- Összepattintható bármyel imc CANSASfit Modullal, vagyis szerszámok nélkül létrehozhatóak mérőblokkok, amelyek mechanikusan és elektromosan is kapcsolódnak
Jellemző alkalmazási területek:
- e-mobilitással kapcsolatos vizsgáaltok
- Akkumulátor modul és "Full-Stack" nagyfeszültségű járműakkumulátor tesztek, Nagyfeszültségű áramkörök ("DC Link") stb.
- Olyan mérési környezetek, amelykben hiba esetén is garantálni kell a teljes személyi biztonságot

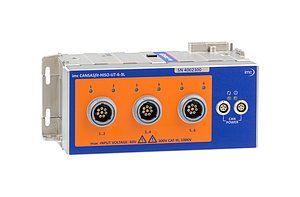

imc CANSASfit-HISO-UT-6-3L
Nagyfeszültségű, 6 csatornás CAN-alapú mérőmodul feszültség, hőmérséklet (RTD) és ellenállás (NTC) mérésére
Az imc CANSASfit (CANFT) modul sorozaton belül a HISO sorozat különösen magas szigetelésű típusokat kínál, amelyeket kifejezetten nagyfeszültségű környezetben való használatra terveztek. Az UT-6 modell lehetővé teszi az alacsony feszültségjelekek és hőmérsékletérzékelők mérését 6 csatornán, amelyek magas közös feszültségszinten lehetnek, akár 1000 V feszültségen is:
- Feszültség (25 mV - 100 V)
- Hőmérséklet (PT100, PT1000)
- Ellenállás (pl. NTC)
- MEMS gyorsulásmérők (5 V érzékelő tápegység)
Főbb jellemzők
- Szigetelés: 1000 V (a DIN EN 61010 biztonsági szabvány szerint)
- Nagyfeszültségű speciális "3L" csatlakozók: 3 x LEMO.2P, mint közös aljzat (2 csatorna minden 8 tűs aljzaton)
- Csatornánként 5 V érzékelőtáplálás (8 mA), alkalmas MEMS gyorsulásmérők illesztére (imc AC sorozat)
- Csatornánként elkülönített mérési bemenetek, egyedi szűrés és ADC-k
- 400 Hz sávszélesség max. 1 kSps/csatorna mintavételi frekvencia (CAN kimeneti sebesség)
- 24 bites digitalizálás és belső feldolgozás, CAN kimeneti formátuma választható: 16 bites vagy FLOAT (24 bites mantissa)
- Kattintható szerelési mechanizmus, amely mechanikus és elektromos csatlakozást is biztosít
Tipikus alkalmazások
- Mérések elektromos hajtású járművekben (pl. Elektromos és hibrid járművek)
- Hőmérsékletmérés (pl. PT100/PT1000) nagyfeszültségű alkatrészeken elektromos és hibrid járművekben, például üzemanyagcellákban és tápáramkörökben
- Alacsony feszültségek mérése, például egyetlen akkumulátorcellán vagy akkumulátor modulon
- Árammérő söntök mérése HV szinten
- Mechanikus terhelések és rezgések érzékelése nagyfeszültségű akkumulátorokon
- Olyan környezetek, amelyekben teljes személyes biztonságot kell garantálni még hiba esetén is.

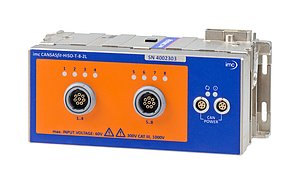

imc CANSASfit-HISO-T-8-2L
Nagyfeszültségű, 8 csatornás CAN-alapú mérőmodul hőelemekhez
Az imc CANSASf it (CANFT) modul sorozaton belül a HISO sorozat különösen magas szigetelésű típusokat kínál, amelyeket kifejezetten nagyfeszültségű környezetben való használatra terveztek. A T-8 modell 8 csatornán teszi lehetővé hőmérséklet mérését hőelemekkel (K típus), amelyek magas közös módú szinten vagy akár 1000 V feszültségű környezetben helyezkednek el:
Hőmérséklet K típusú hőelemekkel
Főbb jellemzők
- Szigetelés: 1000 V (a DIN EN 61010 biztonsági szabvány szerint)
- Nagyfeszültségű speciális "2L" csatlakozók: 2 x LEMO.2P, mint közös aljzat (4 csatorna minden 8 tűs aljzaton)
- Csatornánként elkülönített mérési bemenetek, egyedi szűrés és ADC-k
- Csatornánként egyedi belső hideg csomópont kompenzáció
- 24 bites digitalizálás és belső feldolgozás CAN kimeneti formátum választható: 16 bites vagy FLOAT (24 bites mantissa)
- Kattintható szerelési mechanizmus, amely mechanikus és elektromos csatlakozást is biztosít
Tipikus alkalmazások
- Vizsgálatok magasfeszültségű környezetben (pl. Elektromos és hibrid járművek)
- Hőmérsékletmérés hibrid és elektromos járművek nagyfeszültségű alkatrészein, például akkumulátorokon, üzemanyagcellákon és ellátórendszereken
- Olyan környezetek, ahol biztosítani kell a személyzet biztonságát
