Az imc CANSAS modulokat tökéletesen kiegészíthetőek imc adatgyűjtőkkel, mint például az an imc CRONOScompact vagy az imc imc BUSDAQ.Ezek az eszközök kivállóak például vezérlő fejlesztéshez vagy ECU tesztekhez ahol az adatgyűjtés és a jármű vagy busz adatokkal történő valósidejű számítás is szükséges.
| T-10 | UTI-6 | ENC-6 | HISO-UT-6-3L | HISO-T-8-2L | HISO-HV-4 | |
|---|---|---|---|---|---|---|
| Bemeneter száma | 10 | 6 | 6 | 6 | 8 | 4 |
| Mintavételi frekvencia / bemenet | 100 Hz | 1000 Hz | 1000 Hz | 1000 Hz | 100 Hz | 1000 Hz |
| Jelsávszélesség / bemenet | 20 Hz | 400 Hz | 2 MHz | 400 Hz | 33 Hz | 400 Hz |
| Galvanikus leválastrás | ||||||
| Érzékelő táplálás | ||||||
| Mérhető jelek | ||||||
| Villamos feszültség max. feszültség | 60 V | 100 V | 1500 V | |||
| Áramjel 0 … 20 mA | ||||||
| RTD (PT100 … PT1000) | ||||||
| NTC, Ellenállás (5 Ohm ... 100 kOhm) | ||||||
| Hőelem | ||||||
| Frekvencia | ||||||
| Út | ||||||
| Szög | ||||||
| Sebesség | ||||||
| RPM | ||||||
| Idő | ||||||
| Csatlakozó | ||||||
| LEMO | ||||||
| Thermo | ||||||
| Banán |

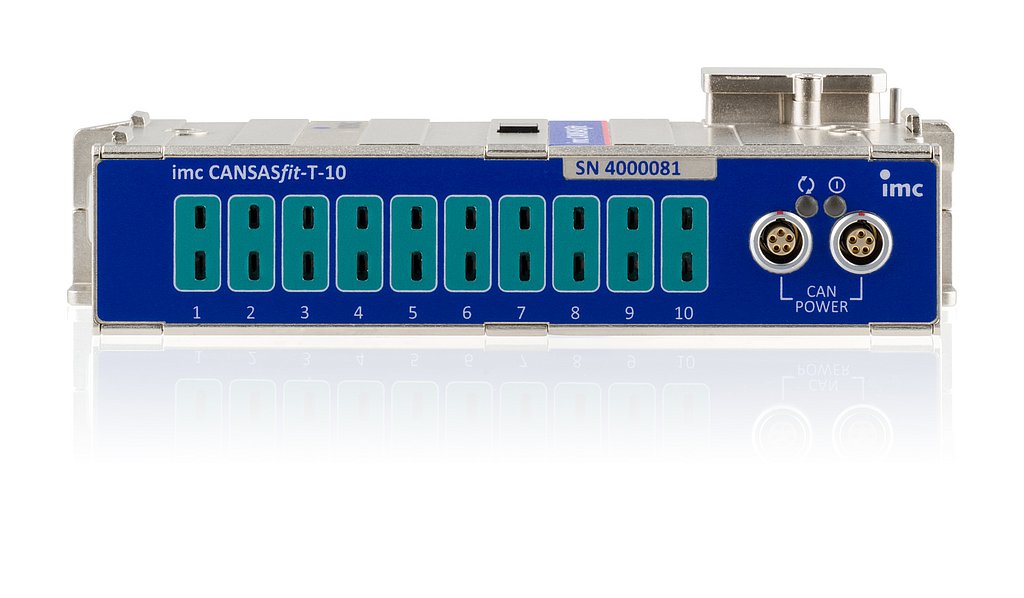

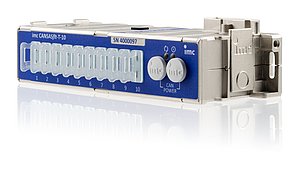

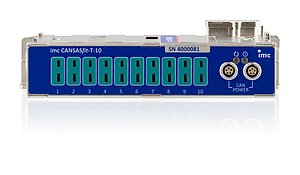

imc CANSASfit-T-10
10 csatornás merőegység hőmérséklet méréséhez
A T-10 a CANSASfit sorozat 10 csatornás, hőelemek mérésére fejlesztett modulja.
Előnyei:
- Nagy hőálló képesség
- Széles működési hőmérséklet tartomány: -40°C-tól +125°C-ig
- Robosztus házkialakítás
- Kis méret
- Modulok könnyedén összeépíthetőek
- 24 bit A/D átalakítás
Jellemző alkalmazások:
Mérések szélsőséges körülmények között, magas hőmérsékletű helyeken, pl.: motortérben.

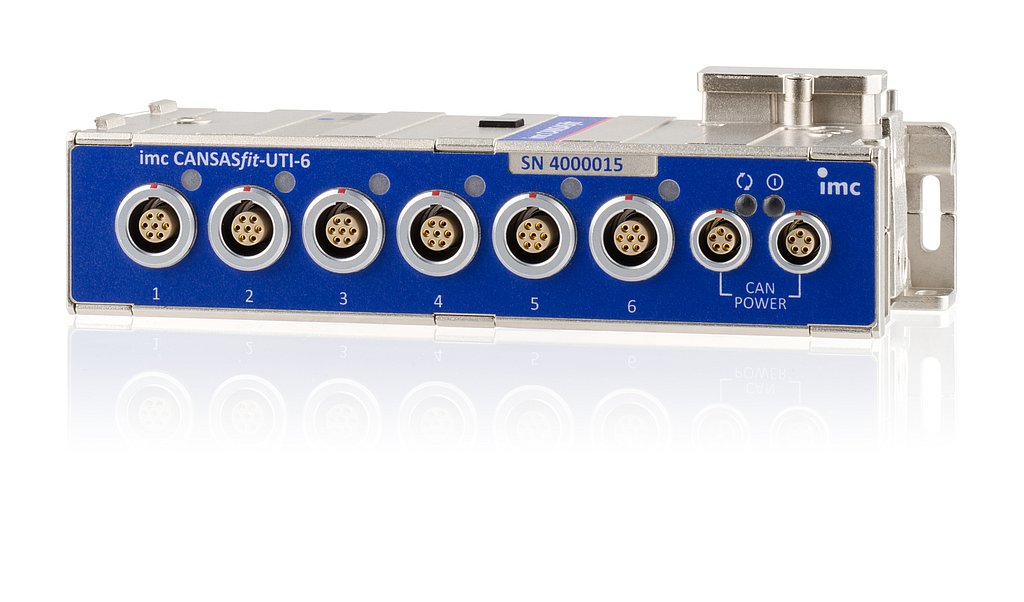

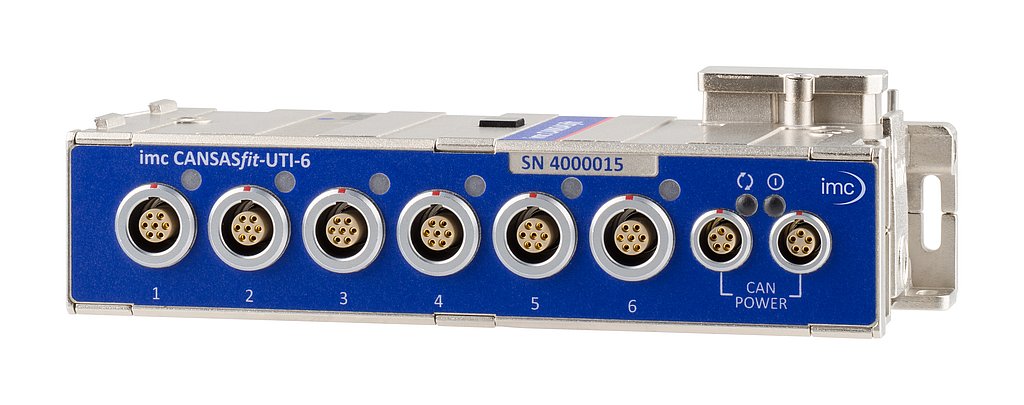

imc CANSASfit-UTI-6
6 csatornás merőegység feszültség, áramerősség és hőmérséklet mérésére
Az UTI-6 az imc CANSASfit sorozat analóg jelek mérésére tervezett 6 csatornás modulja.
Mért mennyiségek:
- Feszültség (mérési tartományok:+/-25 mV-tól +/-60 V-ig)
- Áramerősség (20 mA jelű érzékelők)
- Hőmérséklet (PT100, PT1000, NTC)
- Ellenállás
Tulajdonságok:
- Csatornánkénti szigetelés, egyéni szűrők és ADC-k
- Állítható érzékelő tápegység (pl.: feszültség táplálású szenzorhoz)
- 400 Hz jelsávszélesség, maximális csatornánkénti mintavételi frekvencia 1000 Hz
- Szoftveresen állítható mérési tartomány
- 24 bit A/D átalakítás
Jellemző alkalmazások:
Mérések szélsőséges körülmények között, magas hőmérsékletű helyeken. Ideális jármű és gépipari tesztekhez ahol kevés a rendelkezésre álló hely, illetve terepi körülmények állnak fenn, továbbá többféle jeltípus egyidejű kezelése szükséges:
- Általános feszültségjelek 60 V-ig, továbbá áramerősség mérése külső sönt ellenálláson 50 mA-ig.
- Aktív érzékelők táplálása
- Ipari érzékelők (20mA) kezelése bármely mennyiséghez
- Hőmérséklet mérés ellenállás alapú érzékelőkkel (PTxx, NTC)

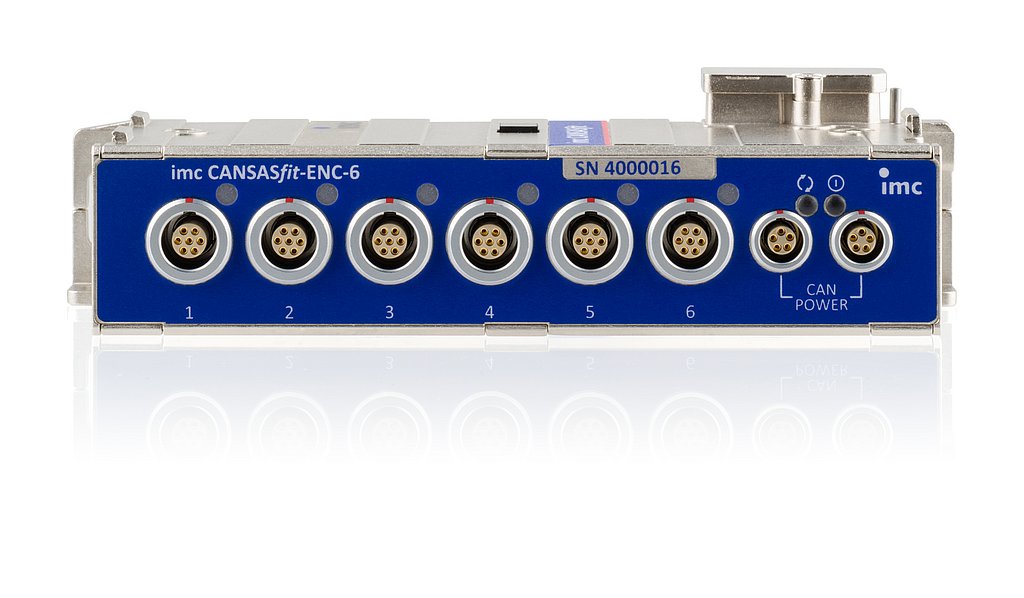

imc CANSASfit-ENC-6
Frekvencia, fordulatszám, pozíció és szögsebesség méréséhez
Az ENC-6 modul az imc CANSASfit sorozat esemény számlálásra, időmérésre vagy ezek kombinációjára fejlesztett modulja. Ezek a működési módok lehetővé teszik az inkrementális elven működő érzékelők kezelését, melyekkel frekvenciát, fordulatszámot, és sebességet mérhetünk. A kapcsolási tartomány (swithcing treshold) és hiszterézis szoftveresen állítható.

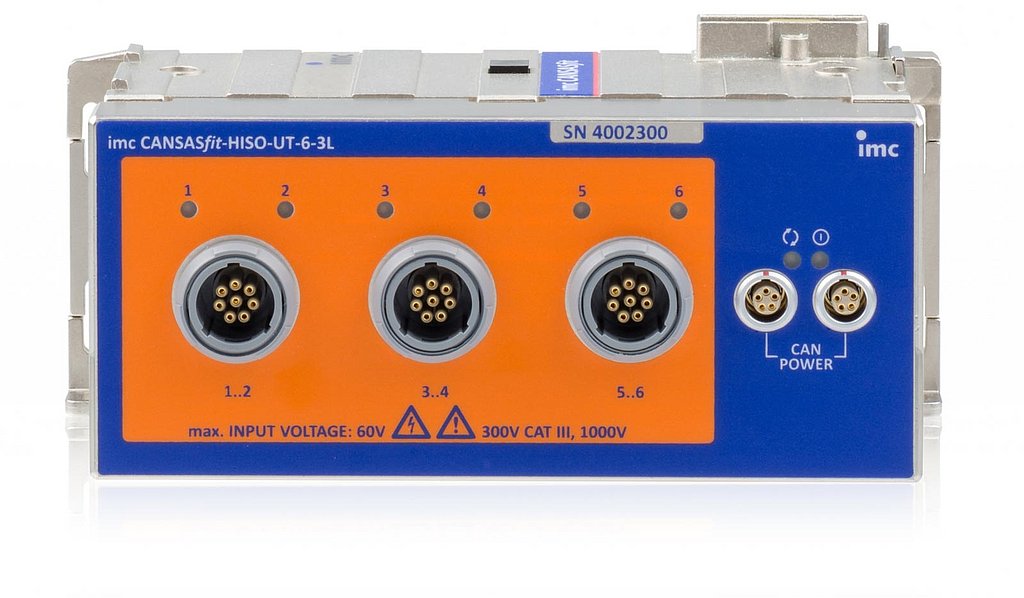

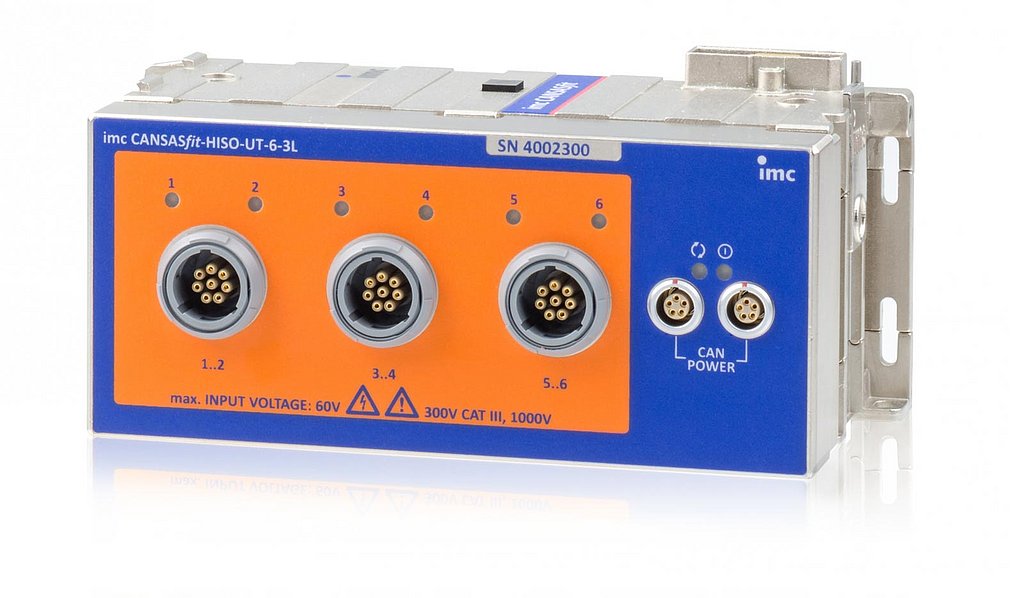

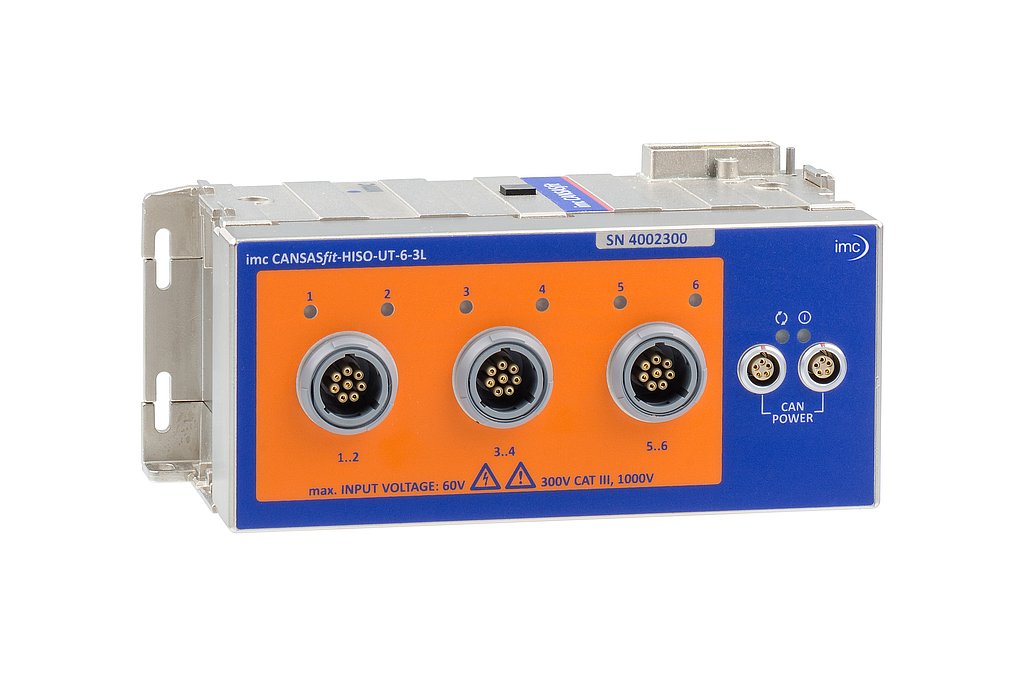

imc CANSASfit-HISO-UT-6-3L
Nagyfeszültségű, 6 csatornás CAN-alapú mérőmodul feszültség, hőmérséklet (RTD) és ellenállás (NTC) mérésére
Az imc CANSASfit (CANFT) modul sorozaton belül a HISO sorozat különösen magas szigetelésű típusokat kínál, amelyeket kifejezetten nagyfeszültségű környezetben való használatra terveztek. Az UT-6 modell lehetővé teszi az alacsony feszültségjelekek és hőmérsékletérzékelők mérését 6 csatornán, amelyek magas közös feszültségszinten lehetnek, akár 1000 V feszültségen is:
- Feszültség (25 mV - 100 V)
- Hőmérséklet (PT100, PT1000)
- Ellenállás (pl. NTC)
- MEMS gyorsulásmérők (5 V érzékelő tápegység)
Főbb jellemzők
- Szigetelés: 1000 V (a DIN EN 61010 biztonsági szabvány szerint)
- Nagyfeszültségű speciális "3L" csatlakozók: 3 x LEMO.2P, mint közös aljzat (2 csatorna minden 8 tűs aljzaton)
- Csatornánként 5 V érzékelőtáplálás (8 mA), alkalmas MEMS gyorsulásmérők illesztére (imc AC sorozat)
- Csatornánként elkülönített mérési bemenetek, egyedi szűrés és ADC-k
- 400 Hz sávszélesség max. 1 kSps/csatorna mintavételi frekvencia (CAN kimeneti sebesség)
- 24 bites digitalizálás és belső feldolgozás, CAN kimeneti formátuma választható: 16 bites vagy FLOAT (24 bites mantissa)
- Kattintható szerelési mechanizmus, amely mechanikus és elektromos csatlakozást is biztosít
Tipikus alkalmazások
- Mérések elektromos hajtású járművekben (pl. Elektromos és hibrid járművek)
- Hőmérsékletmérés (pl. PT100/PT1000) nagyfeszültségű alkatrészeken elektromos és hibrid járművekben, például üzemanyagcellákban és tápáramkörökben
- Alacsony feszültségek mérése, például egyetlen akkumulátorcellán vagy akkumulátor modulon
- Árammérő söntök mérése HV szinten
- Mechanikus terhelések és rezgések érzékelése nagyfeszültségű akkumulátorokon
- Olyan környezetek, amelyekben teljes személyes biztonságot kell garantálni még hiba esetén is.

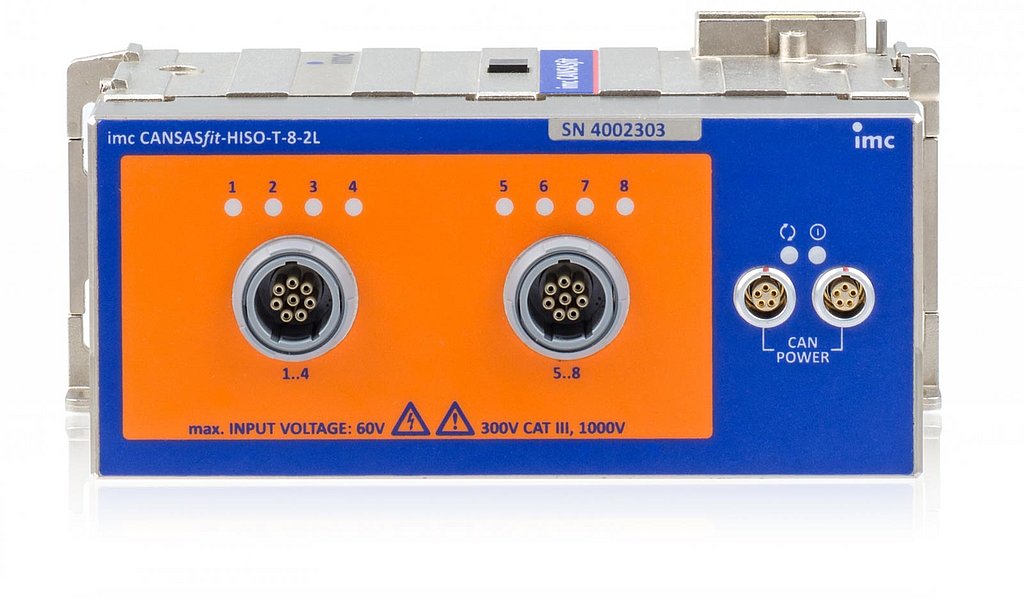

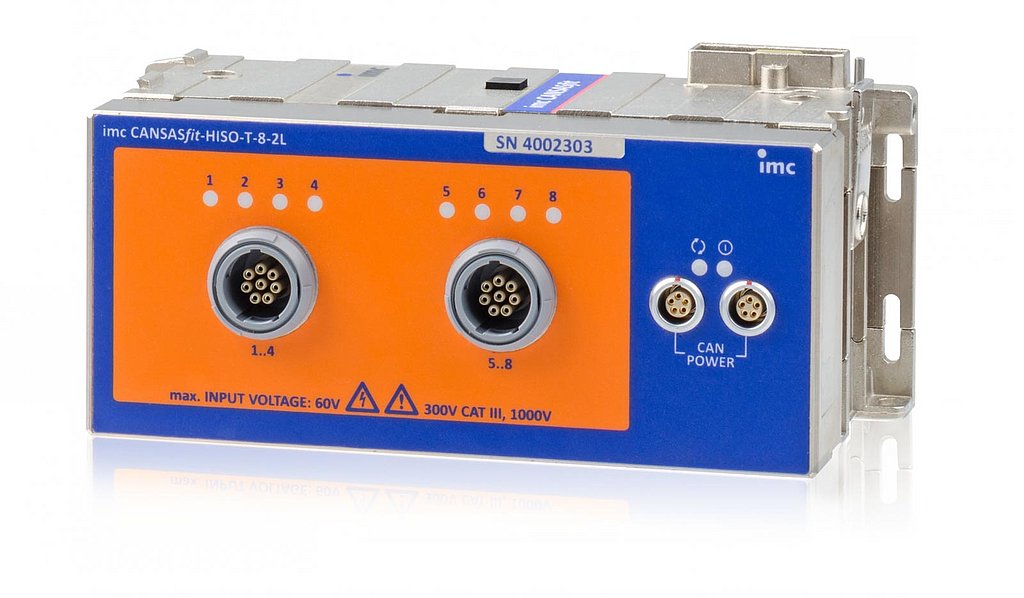

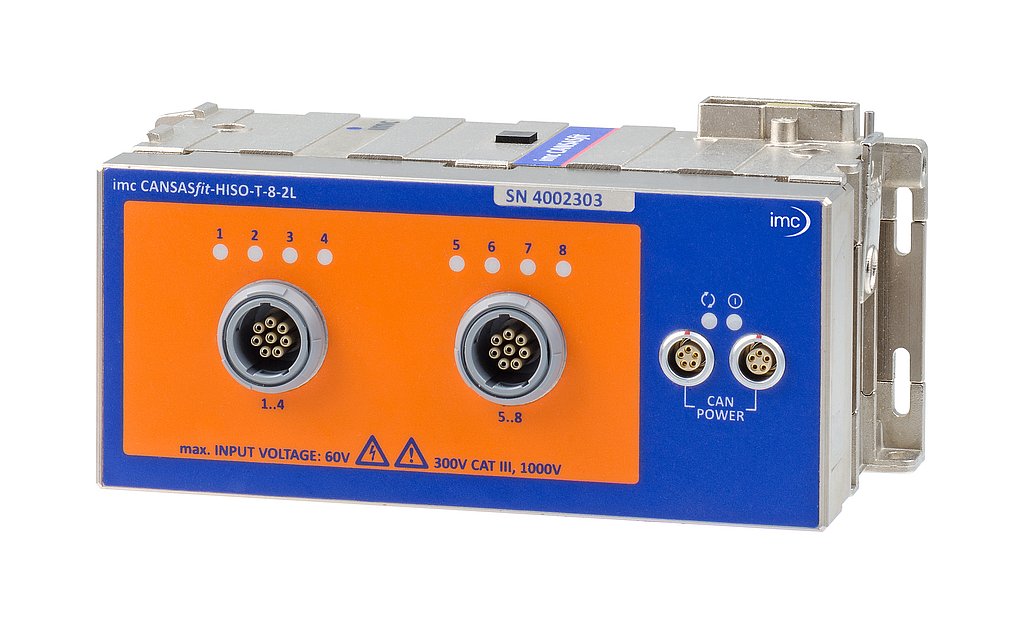

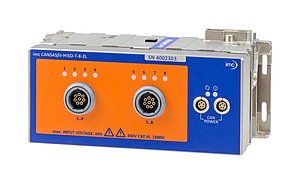

imc CANSASfit-HISO-T-8-2L
Nagyfeszültségű, 8 csatornás CAN-alapú mérőmodul hőelemekhez
Az imc CANSASf it (CANFT) modul sorozaton belül a HISO sorozat különösen magas szigetelésű típusokat kínál, amelyeket kifejezetten nagyfeszültségű környezetben való használatra terveztek. A T-8 modell 8 csatornán teszi lehetővé hőmérséklet mérését hőelemekkel (K típus), amelyek magas közös módú szinten vagy akár 1000 V feszültségű környezetben helyezkednek el:
Hőmérséklet K típusú hőelemekkel
Főbb jellemzők
- Szigetelés: 1000 V (a DIN EN 61010 biztonsági szabvány szerint)
- Nagyfeszültségű speciális "2L" csatlakozók: 2 x LEMO.2P, mint közös aljzat (4 csatorna minden 8 tűs aljzaton)
- Csatornánként elkülönített mérési bemenetek, egyedi szűrés és ADC-k
- Csatornánként egyedi belső hideg csomópont kompenzáció
- 24 bites digitalizálás és belső feldolgozás CAN kimeneti formátum választható: 16 bites vagy FLOAT (24 bites mantissa)
- Kattintható szerelési mechanizmus, amely mechanikus és elektromos csatlakozást is biztosít
Tipikus alkalmazások
- Vizsgálatok magasfeszültségű környezetben (pl. Elektromos és hibrid járművek)
- Hőmérsékletmérés hibrid és elektromos járművek nagyfeszültségű alkatrészein, például akkumulátorokon, üzemanyagcellákon és ellátórendszereken
- Olyan környezetek, ahol biztosítani kell a személyzet biztonságát

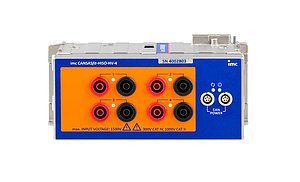

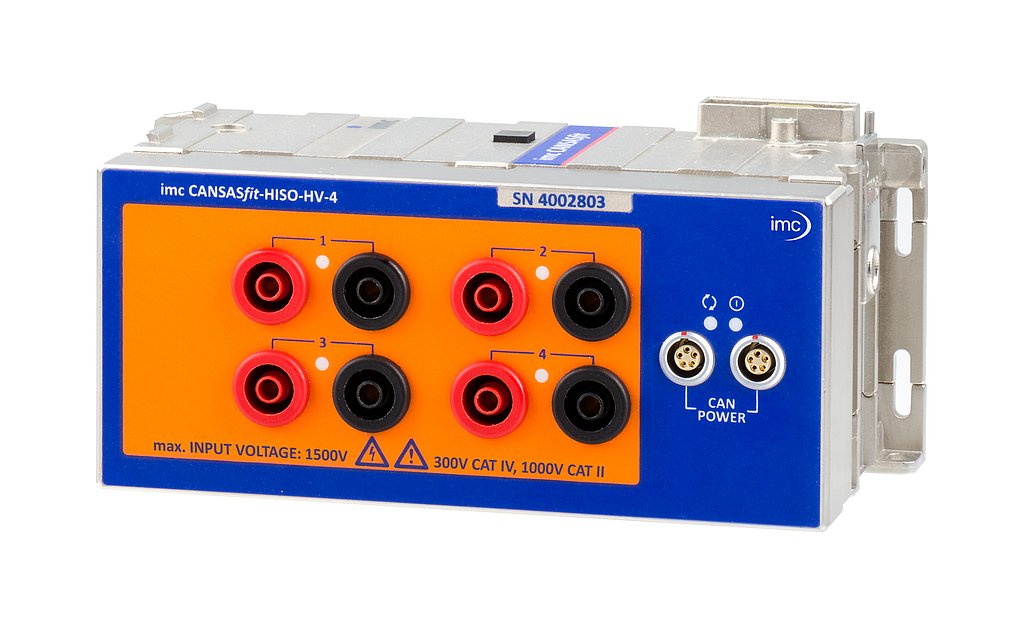

imc CANSASfit HISO-HV-4
Csatornánkénti szigeteléssel rendelkező, 4 csatornás CAN mérőmodul nagyfeszültségű jelek méréséhez
A HISO-HV-4 CAN busz alapú mérőmodul, amely 1500 V feszültségszintig képes mérni.
Jellemzői
- Mérési tartomány +/- 1500 V
- Szigetelés kategória 1000 V CAT II
- Teszt feszültség: 5,4 kV ACrms
- Csatornánkénti szigetelés, szűrők és ADC-k
- 400 Hz jelsávszélesség. 1000 Sps/csatorna mintavételi sebesség esetén, CAN adatkimenet
- 24 Bit digitális jelfelbontás, válsztható CAN kimeneti adatformátummal (16 Bit vagy 32 Bit FLOAT)
- Összepattintható bármyel imc CANSASfit Modullal, vagyis szerszámok nélkül létrehozhatóak mérőblokkok, amelyek mechanikusan és elektromosan is kapcsolódnak
Jellemző alkalmazási területek:
- e-mobilitással kapcsolatos vizsgáaltok
- Akkumulátor modul és "Full-Stack" nagyfeszültségű járműakkumulátor tesztek, Nagyfeszültségű áramkörök ("DC Link") stb.
- Olyan mérési környezetek, amelykben hiba esetén is garantálni kell a teljes személyi biztonságot
