Dx vevőegység (RCI)
A Dx telemetriarendszer fejlesztése során a felhasználók igényeire fókuszáltunk: függetlenül attól, hogy tesztpadon, terepen vagy egy gyár beüzemelésénél szeretnénk használni, a Dx rendszer moduláris kialakításának köszönhetően számos feladatot lefed és gazdaságos megoldást kínál korlátozott költségvetés esetén is.
Interferenciamentes működés
Az integrált diverzitás mód biztosítja a maximális zajvédettséget az adatátvitel során. Emellett, a mért adatokkal egyidejűleg többletinformációkat is továbbít a rendszer hibafelismerés céljából. Ennek köszönhetően a vevőegység csak helyes adatokat továbbít az adatgyűjtőnek.
A szabadon programozható átviteli frekvenciák lehetővé teszik a már használt frekvenciák elkerülését és több telemetria rendszer egyidejű használatát teszik lehetővé.
Problémamentes integráció

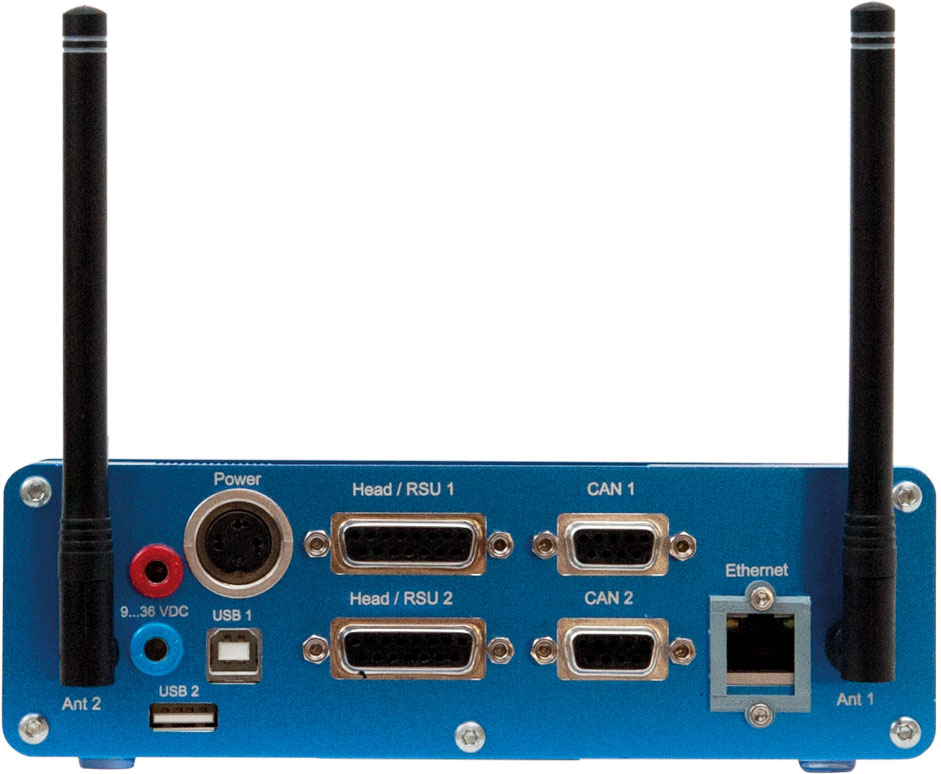

Annak érdeklben, hogy a Dx rendszer a lehető legkönyebben integrálható legyen az Ön által használt mérésadatgyűjtő rendszerbe, különböző interfészekkel szereltük fel:
- CAN busz interfész
- Analóg kimenetek
- Ethernet interfész
Műszaki adatok
Általános | Érték | Megjegyzés |
---|---|---|
Tápfeszültség | 9...36 V DC | |
Felvett teljesítmény | < 5 W | |
CAN interfész | CAN 2.0b, Standard- & Extended-Identifier, Szabadon programozható max. 1 MBaud | ISO 11898-nak megfelelő kapcsolat, galvanikusan leválasztott |

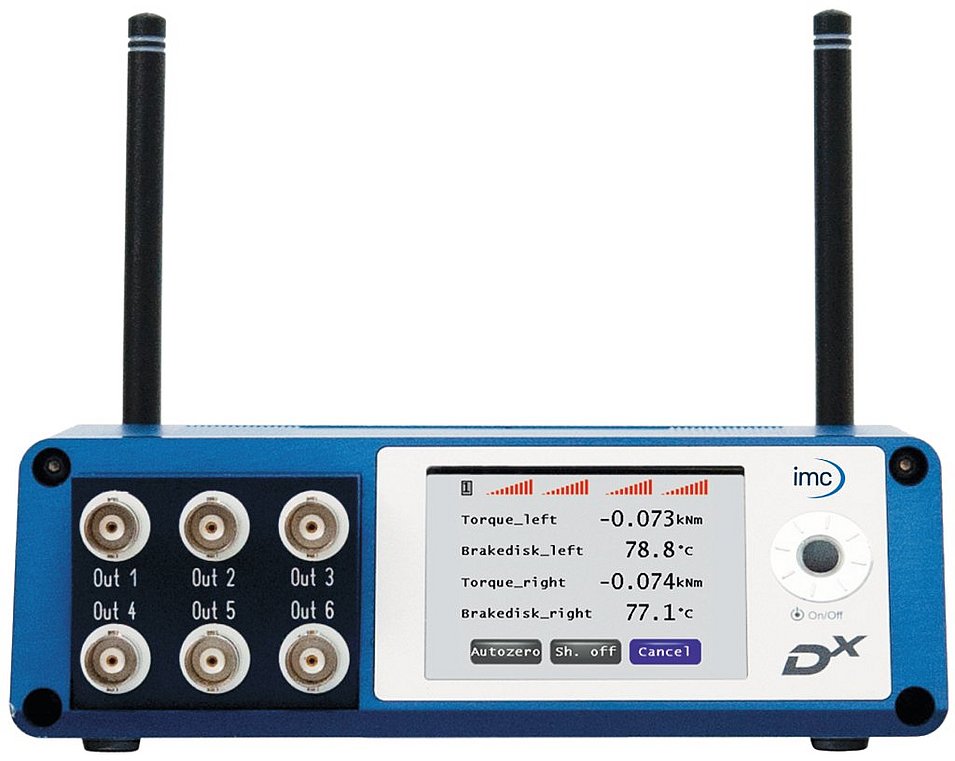

Analóg kiemenetek | 6 BNC csatlakozó | Csatornák szabadon hozzárendelhetőek, max. ±10 V |
Kinullázás | távirányított | |
Antennák | 2 független vevőegység "diversity" módban működtetv | |
Adattárolás | SD kártya (SDHC) | |
Szinkronizálás | Synchronized sampling & regulated transmission frequencies of up to 4 transmitter units (SCTs) | |
Hőmérséklettartomány | -20°C to +65°C | |
Kijlező | 2.83 inch OLED, 320 x 240 px | |
Méretek | ca. 170 x 130 x 53 mm | |
Tömeg | ca. 0.8 kg | |
Opció: sebességmérés | "yaw-rate sensor" bemenet | Online teljesítményszámítás a torziós nyomatékból és fordulatszámból |
Opció: adatrögzítő | Adat rögzítése integrált SD kártyára | előkészítés alatt |
