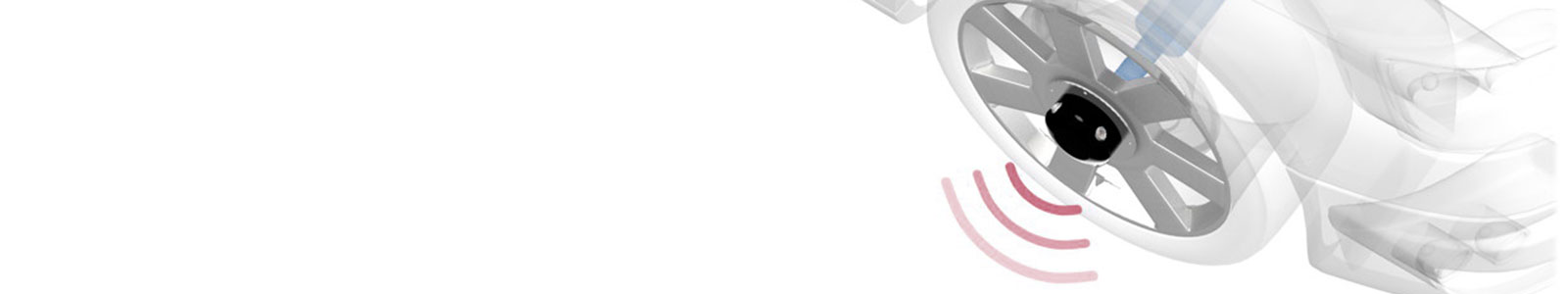

Dx-BrakeTemp: Vezeték nélküli hőmérsékletmérés keréken

A Dx-BrakeTemp nagypontosságú telemetria rendszerrel olyan eszközt adunk felhasználóink kezébe, amellyel közvetlenül a kerékre szerelve végezhetnek hőmérsékletmérést. Minden mért jelet, mint például a féktárcsa hőmérséklete, közvetlenül a kerékre helyezett jeladó digitalizál és továbbít vezetékek nélkül az visszapillantó tükrökre helyezhető antennákon keresztül a vevőegységbe. A robusztus kialakításának köszönhetően a rendszer alkalmas terepi tesztekre bármilyen körülmények között.


  • Pontos hőmérsékletmérés belső hidegponttal differenciálbemeneteknek köszönhetően
  • Robusztus adatátviteli modul integrált tápegységgel, vízálló kialakítás (IP65) minden körülmények között.
  • Kényelmes rendszerellenőrzés a belső hibák kiszűrésére és rendszerparaméterek - mint pl. akkumulátor feszültség, belső hőmérséklet, rádiójelerősség - nyomonkövetéséhez.
  • Magas interferencia elnyomás a vezeték nélküli digitális adatátvitelnek köszönhető (16 bit felbontás), amely hibafelismeréssel is rendelkezik.
  • Gyorsan integrálható a meglévő méréstechnikai rendszerbe a szabvány CAN interfésznek és analóg kimeneteknek köszönhetően.

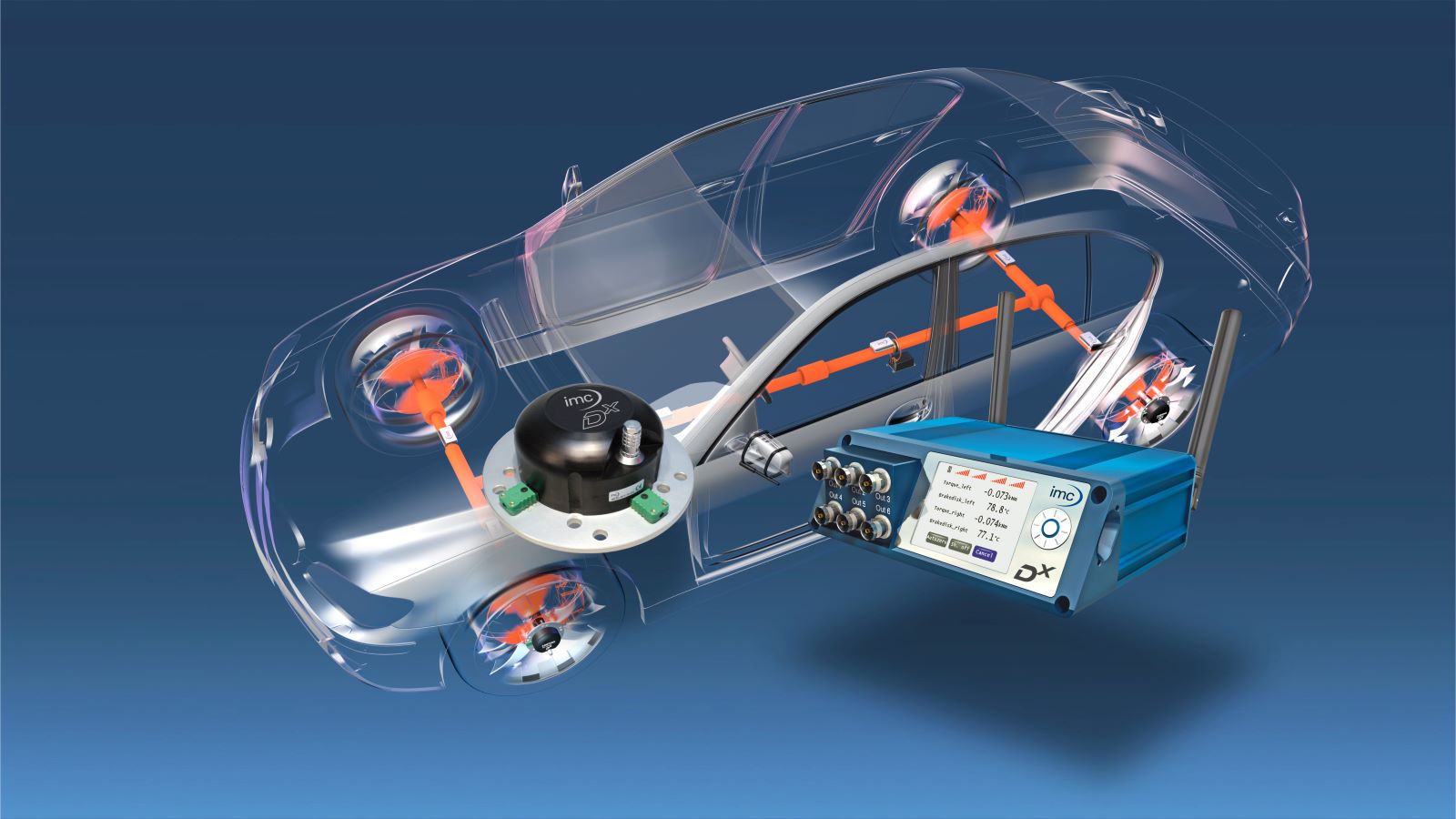

Időszinkronizált hőmérsékletmérés mind a négy keréken

Időszinkronizált mérés mind a négy keréken

Mind a négy keréken mérhetünk, időszinrkonizáltan, valós fizikai mértékegységekkel megjelenítve.

Dx-BrakeTemp - Jeladó egység

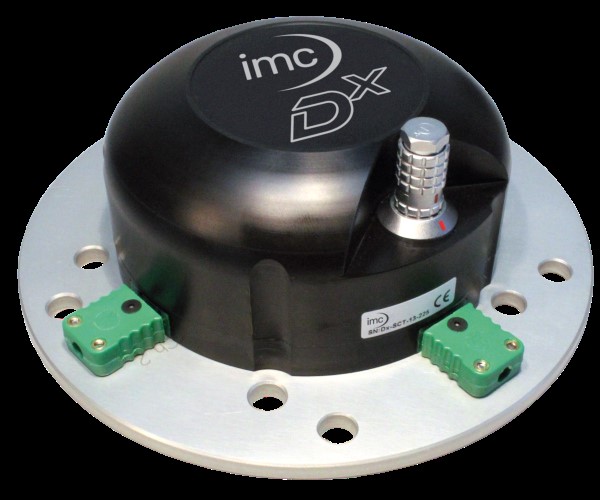

Dx-jeladó egység 3 db K-típusú h?elem csatornával

Dx jeladó egység 3 db K-típusú hőelem csatornával

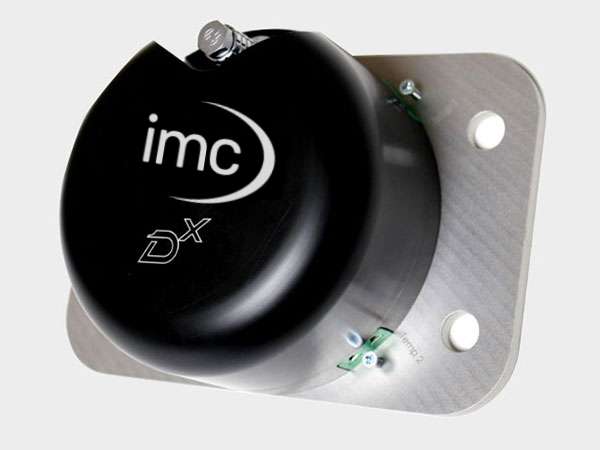

Dx jeladóegység 4 db K-típusú h?elem csatornával

Dx jeladóegység 4 db K-típusú hőelem csatornával

Rövid szerelési idő

A Dx-BrakeTemp érzékelő egy speciális házkialakítással rendelkezik, amely különösen robusztus és könnyen használható. Opcionális szerelőlemezek segítik a rögzítését a kerék szabványos csavarjaihoz. Ennek köszönhetően a szerelési ideje rendkívül rövid.

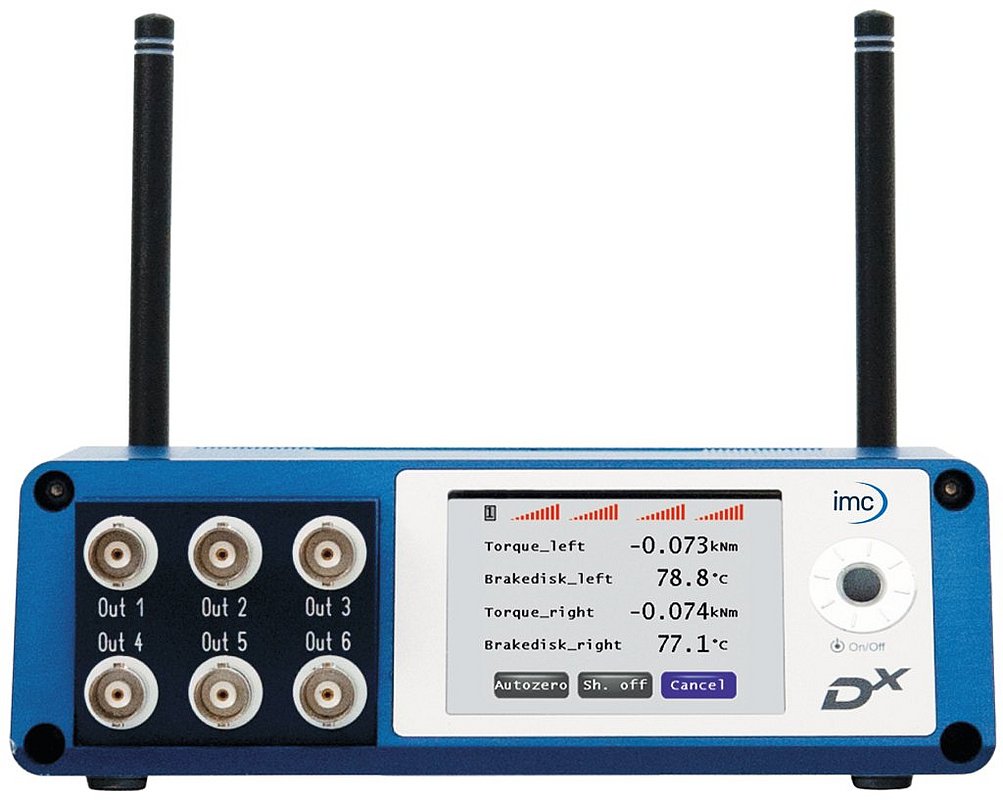

Dx Vevőegység (RCI)

Dx-Empfangseinheit RCI (Front)
Dx-Empfangseinheit RCI (Front)

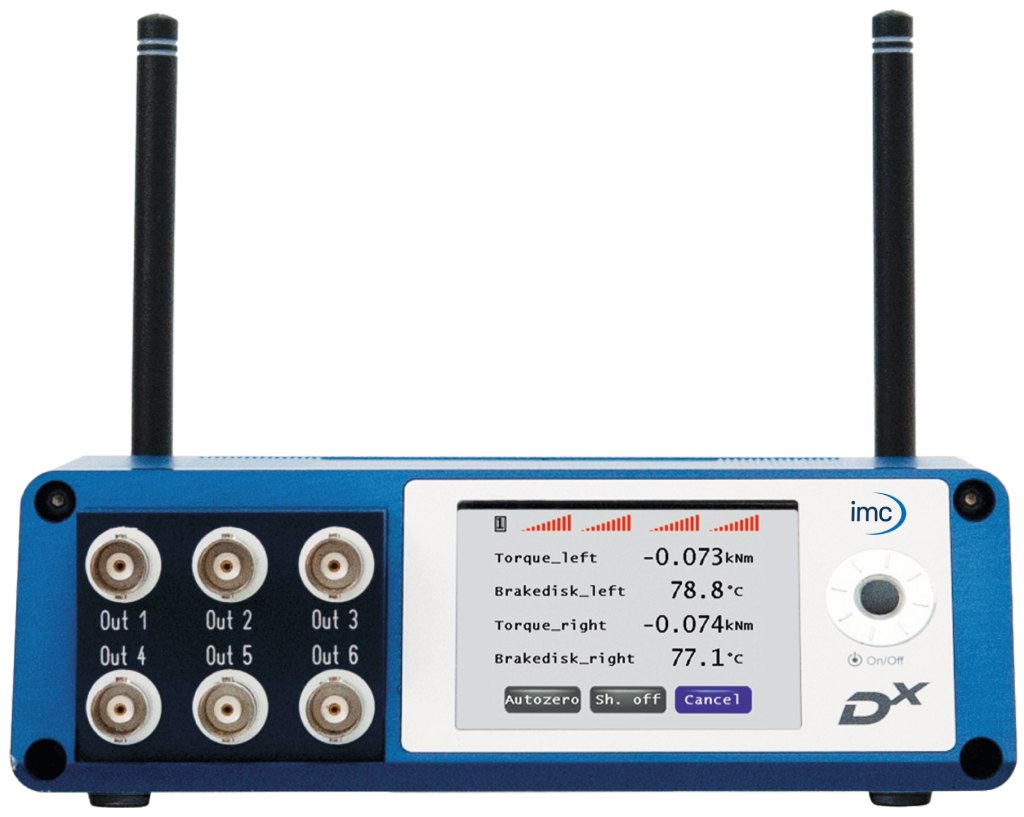

Dx-vevőegység (RCI)

[Translate to Hungarian:] Dx Antenna for mounting on the side mirror

Dx Tükörre szerelhető antenna

Dx-BrakeTemp
Pontosság±1 K
Hőmérséklettartomány-10 °C ... 60 °C
Bemenetek3 vagy 6 J vagy K típusú hőelem, kerekenként
Mintavételi frekvenciamaximum 200Hz csatornánként, 3 csatorna kerekenként
Mérési tartományTípus K: max. 1300 °C
Típus J: max. 1200 °C
Felbontás16 bit
Befoglaló méreteiMagasság: kb. 50 mm
Átmérő: kb. 100 mm
Rögzítés a kerékhezKerék csavarjaihoz szerelhető rögzítőgyűrű segítségével
Dx-Telemetria jeladóegység(SCT)
Adatátviteli frekvenciaDx: 13 frekvencia 868-MHz-sávban
Dx-HT: 17 frekvencia 2.4-GHz-sávban
 Max. 4.6/5.0 kHz csatornánként (868-MHz-/2.4-GHz-sáv)
Felbontás16 bit
Időszinkronizált mérés4 db Dx-SCT jeladó (4 kerék)
IP besorolásIP 68
TáplálásAkkumulátor, 40 óra üzemidő
Átviteli teljesítményMax. 10 dBm
Dx-Telemetria vevőegység (RCI)
Antennák száma2 független vevőegység "diversity" módban
Kijelző2.83 inch színes kijelző, 320 x 240 px
Auto-zeroTávvezérelhető
CAN interfészCAN 2.0b acc. to ISO 11898, max. 1 MBaud
Analóg kimenet6 BNC csatlakozó
Konfigurációmax. 4 db Dx-BrakeTemp érzékelő
Tápegység9-36 VDC
Hőmérséklettartomány-20 °C ... +65 °C
MéretekKb. 170 x 130 x 53 mm (Antenna nélkül)
Tömegkb. 0.8 kg
