Új villanymotorok és villamos hajtások fejlesztése során a karakterisztikák gyors és pontos meghatározása létfontosságú a projektek zökkenőmentes előrehaladásához. Automatizált teszt szekvenciák és a műszeren közvetlenül a mért adatokkal végrehajtott számításokkal az imc eszközök számos ügyfelünket szolgálják tesztfolyamataik optimalizálásában.
Az imc szabványosított, DC és EC/BLDC motorokhoz tervezett fejlesztői tesztpadjai költséghatékony és gyorsan elérhető alternatívát állítanak az ügyfél-specifikus tesztpadokkal szemben.

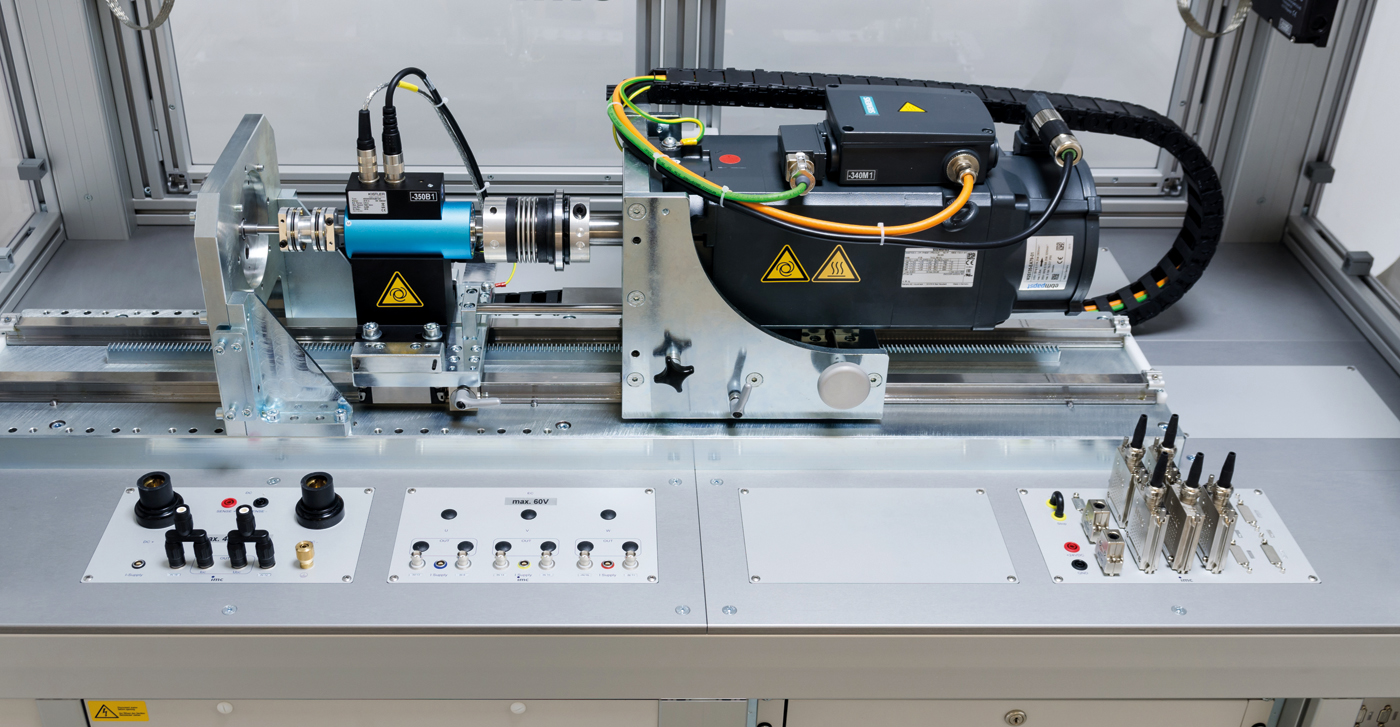

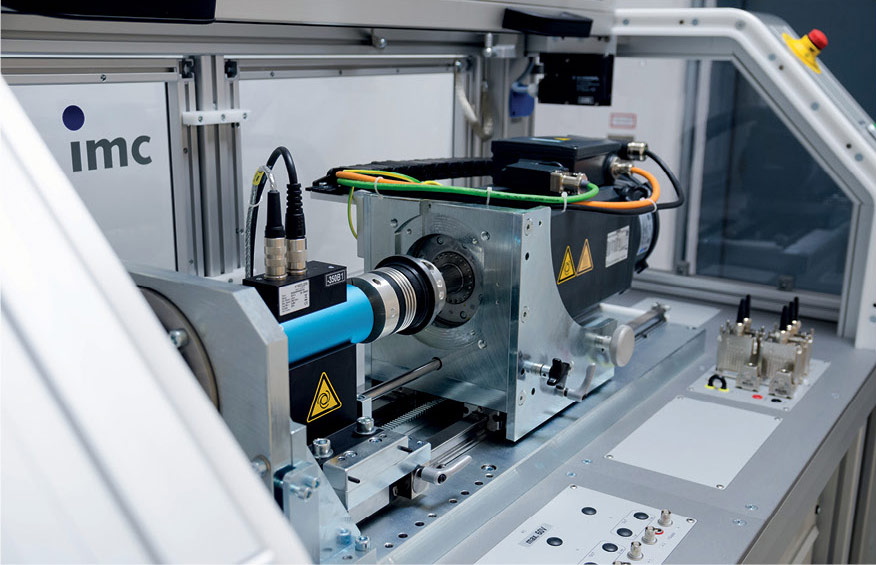

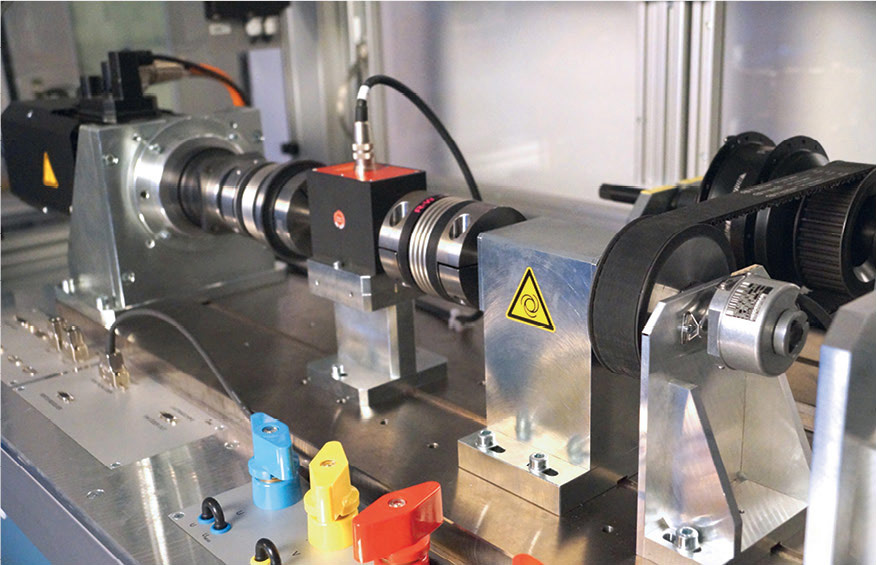

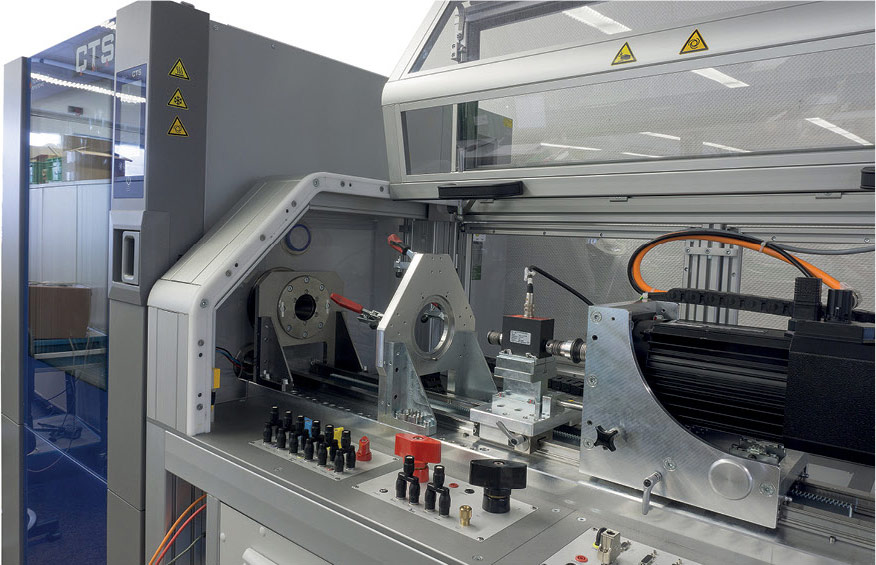

A vizsgált darabok a tesztpad hajtásláncához egy adapter karima segítségével illeszthetőek, amely a vizsgált darab oldali állványon található. A hajtáslánc magába foglalja a terhelő motort, a biztonsági tengelykapcsolót és a nyomaték érzékelőt, illetve az egész egy sínen mozgatható. A hajtáslánc csőmembrános tengelykapcsolóval csatlakozik a vizsgált darab tengelyéhez.

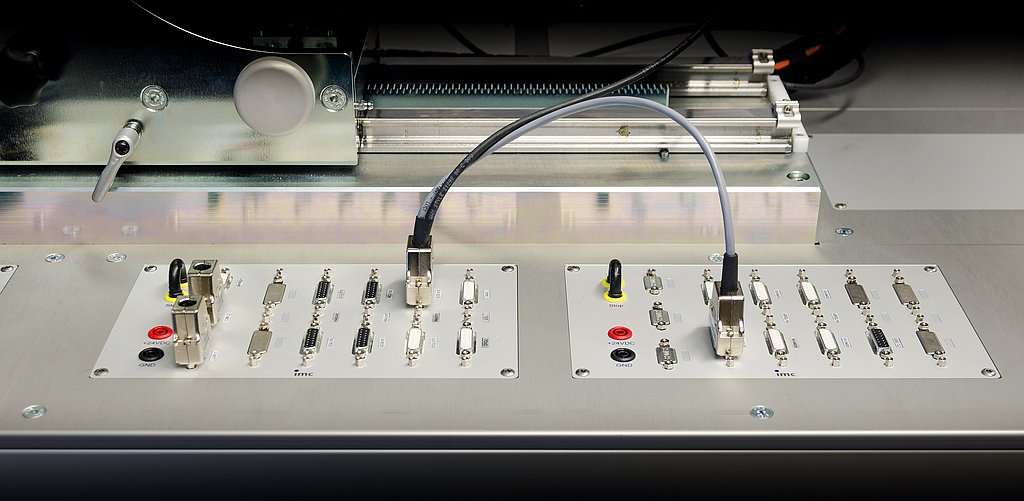

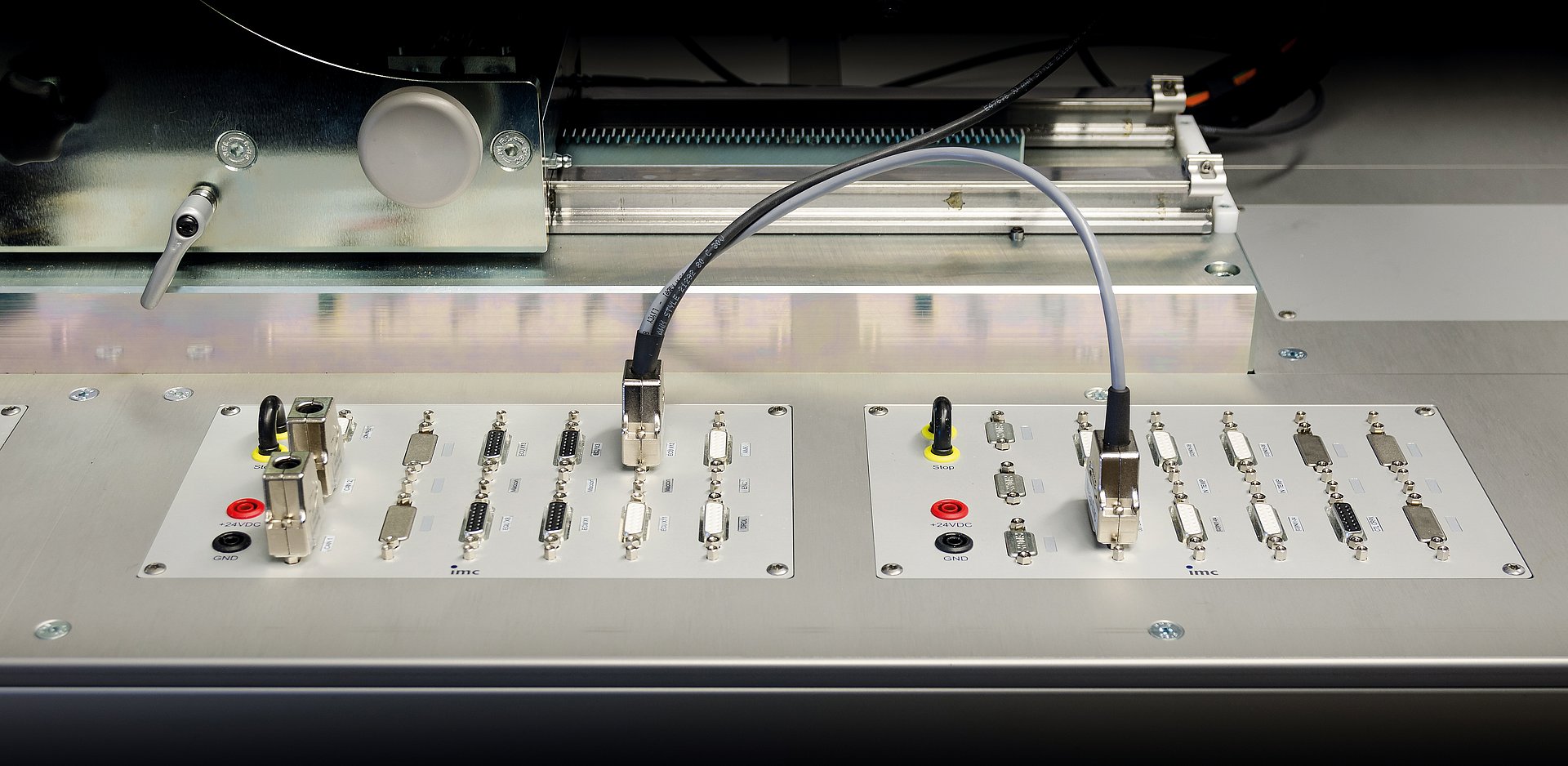

A vizsgált darab elektromos bekötése a tesztkamrában található csatlakozó paneleken segítségével lehetséges:
- A DC és saját inverterrel rendelkező EC motorok a paraméterezhető, beépített DC tápegység kimeneteihez csatlakoztathatóak
- Az inverterrel nem rendelkező EC/BLDC motorok a beépített 3 fázisú ipari konverterhez csatlakoztathatóak
A teszt során a tesztkamrát egy lecsukható védőfedél zárja le.

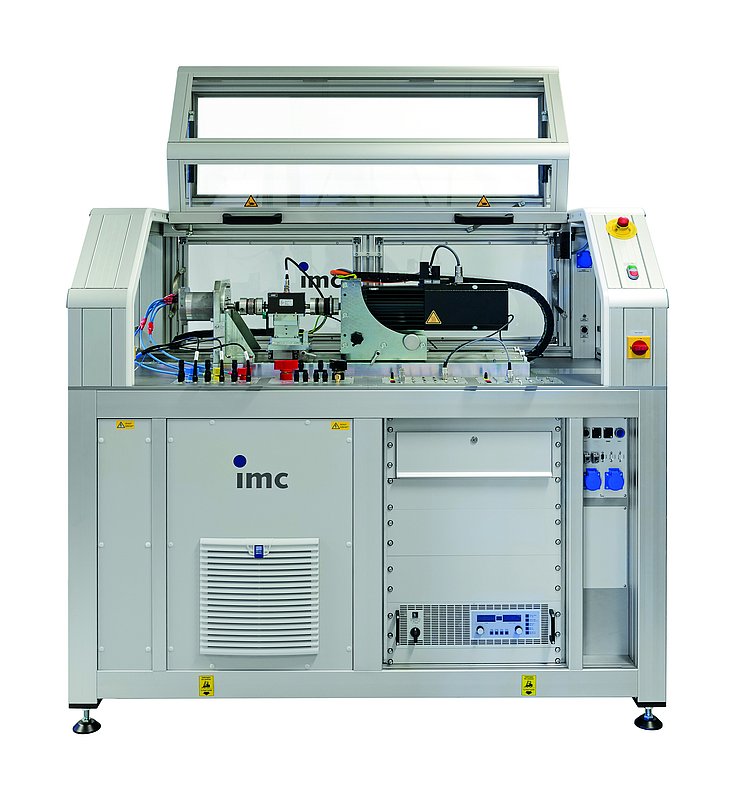

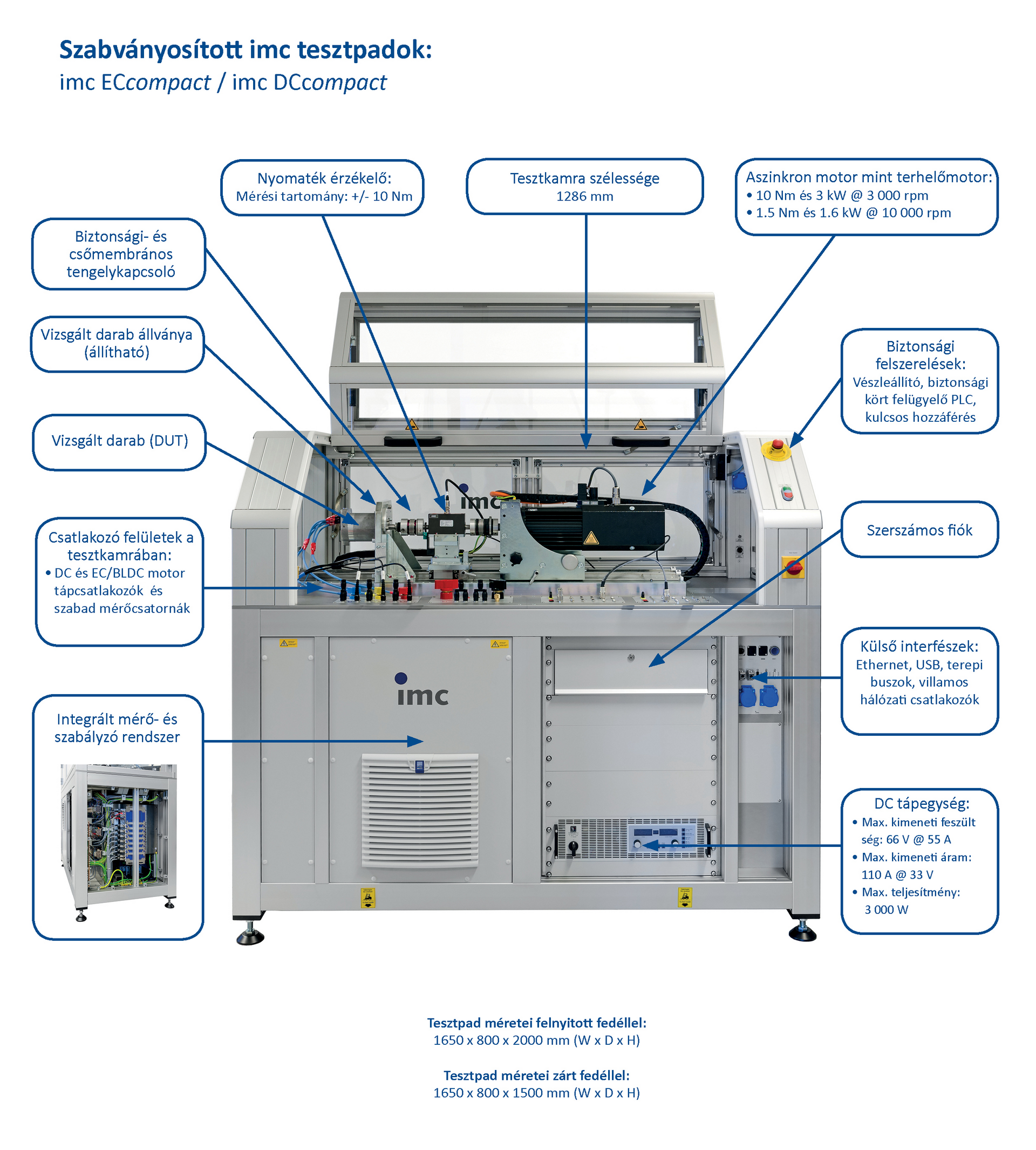

Alapkeret
- Méretek: 1650 x 800 x 910 mm (W x D x H)

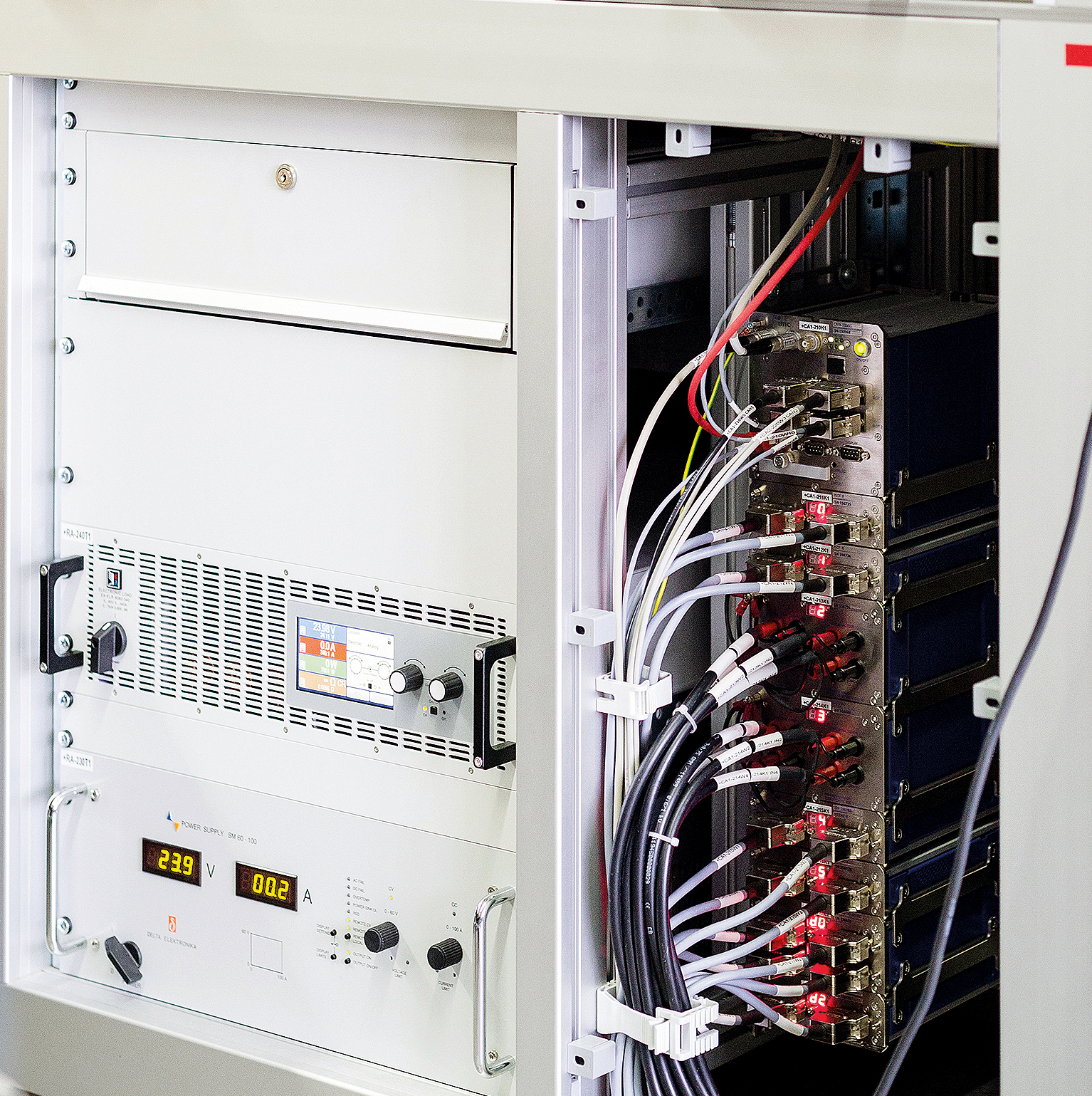

- 19“ beépített rendszer, táppanel
- Alumínium profil szerkezet talpazattal, burkoló lemezekkel és polimer burkolattal
Az imc ECcompact tesztpad mérő- és szabályzórendszere
- Az imc ECcompact tesztpadokba imc CRONOSflex 2000 moduláris mérő- és szabályzó rendszert építünk
- A rendszer összesített mintavételi sebessége 2000 kHz, illetve a csatornánkénti maximális mintavételi sebesség 100 kHz
- A mérőrendszer egy kattintással bővíthető új mérőkártyával vagy imc CANSAS modulokkal
Az imc DCcompact mérő- és szabályzó rendszere

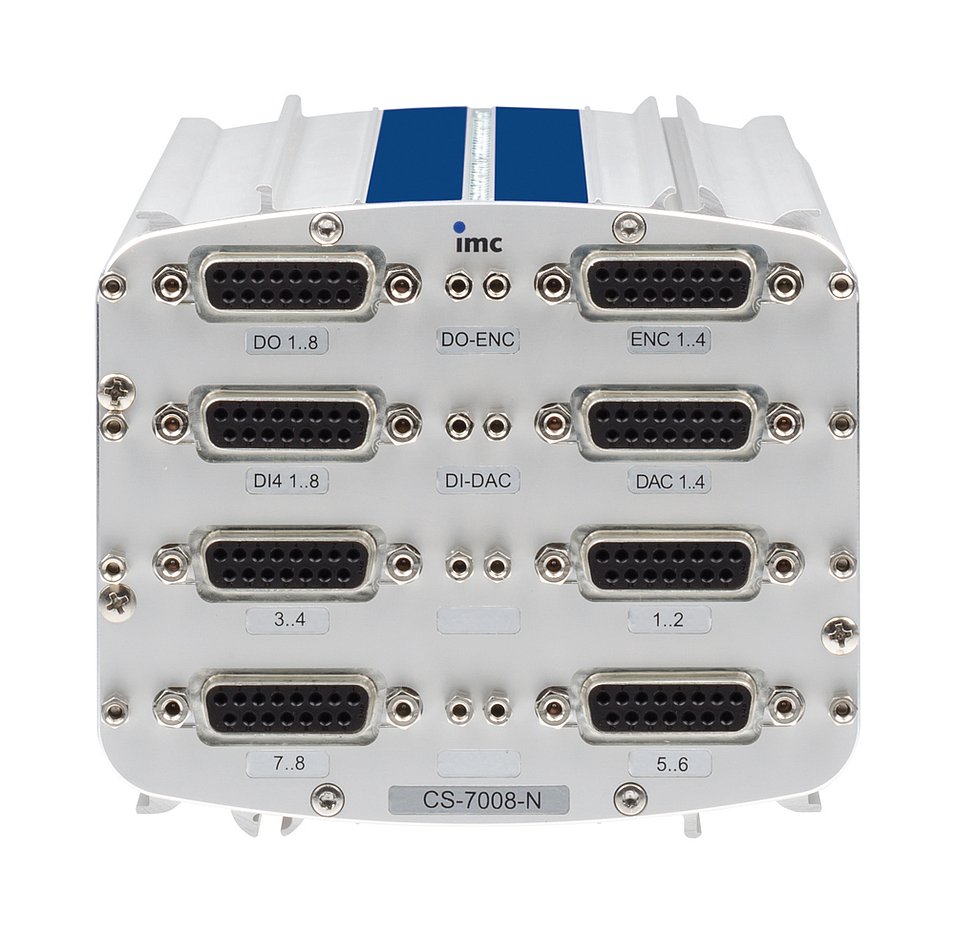

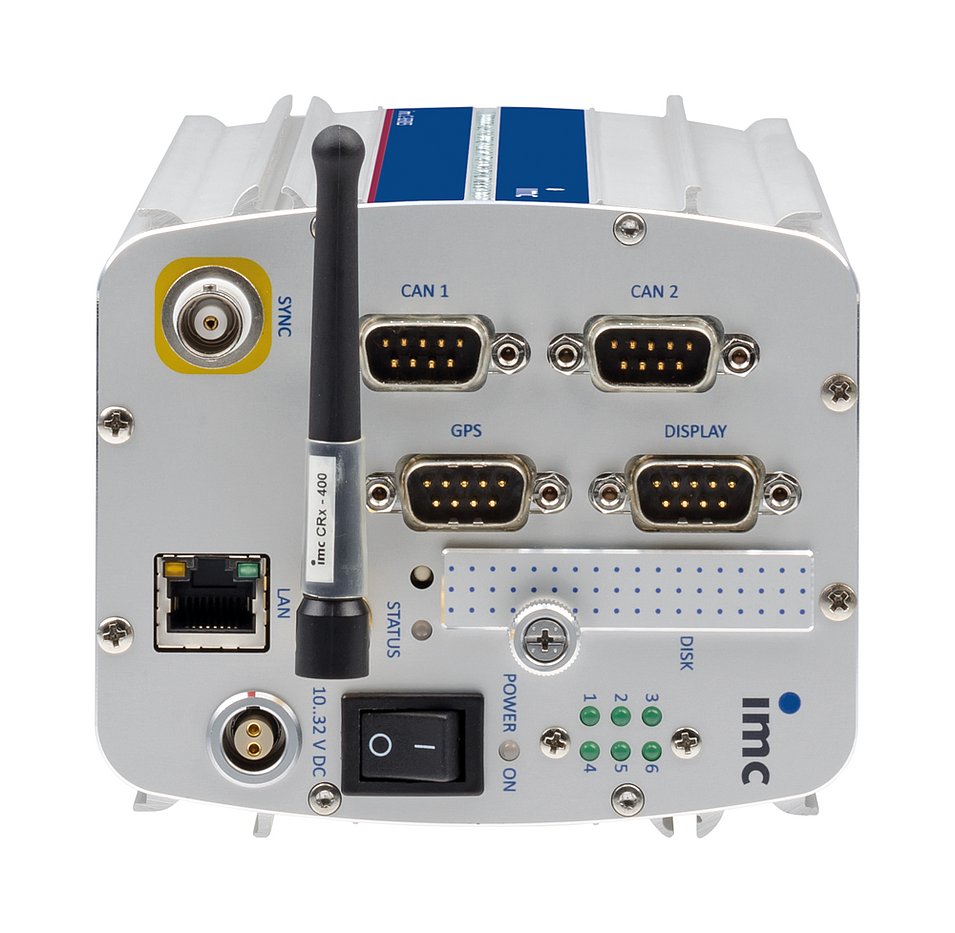

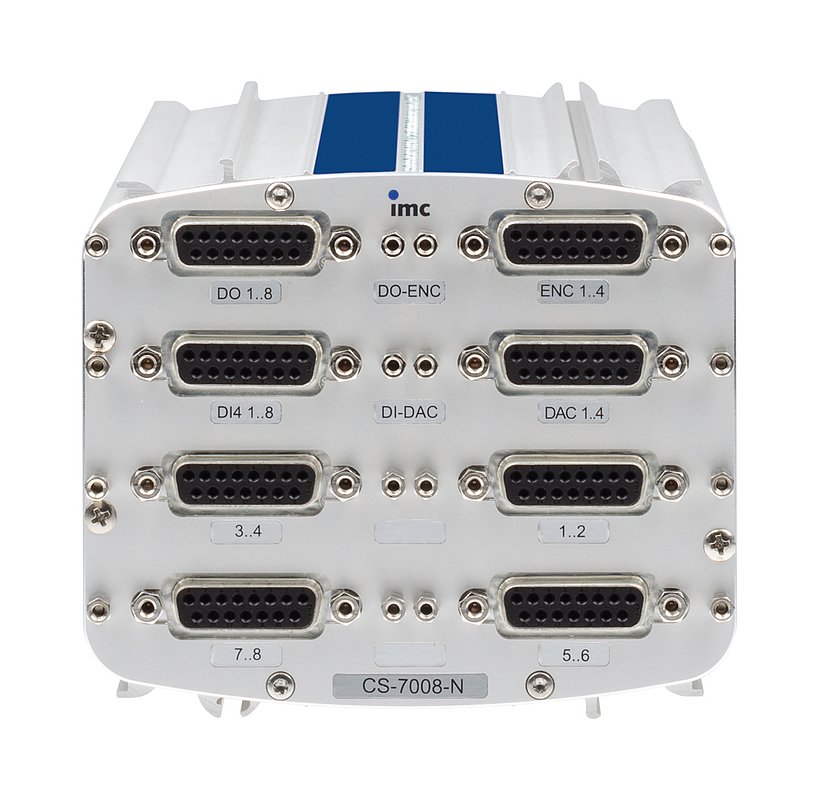

- A tesztpadot imc C-Széria kompakt adatgyűjtő egységgel szereljük fel
- A rendszer összesített mintavételi sebessége 400 kHz
Nyomaték érzékelő forgó mérésekhez

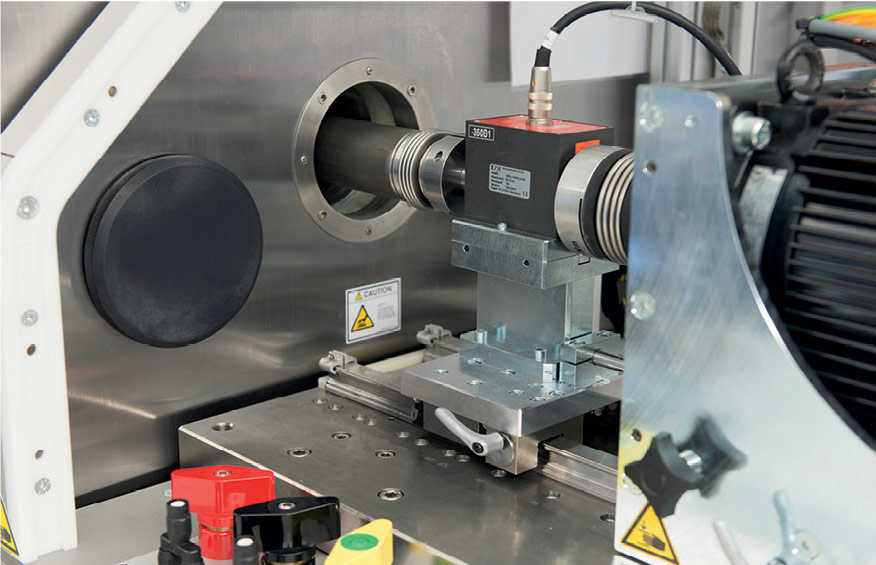

- A nyomaték érzékelő a tesztpad hajtásláncába integrált vagyis tengelykapcsolók segítségével csatlakozik a vizsgált, illetve a terhelő motorhoz
- Első mérési tartomány: 10 Nm, második mérési tartomány: 100 Nm (csak imc ECcompact); jelsávszélesség: 1 kHz
Áram érzékelők (áramváltók)
- Az áramerősség mérést feszültségmentes áramváltók segítségével
- Érzékelők száma: 4 (imc ECcompact), 1 (imc DCcompact);
mérési tartomány: 200 A; jelsávszélesség: 100 kHz; linearitás: +/- 0.1%
Vizsgált motor EC aktiválása (csak imc ECcompact)
- A tesztpad EC motor aktiválását egy DC tápegység táplálja és lehetővé teszi a vizsgált darab három fázisú szabályzását
- Az aktiválás az elfordulási szögjel alapján vezérelt és szoftveresen paraméterezhető
- Teljesítmény adatok: max. feszültség = 100 V, max. áram = 100 A
Szabványos tesztpad alapszoftver
A tesztpadot vezérlő szoftver platform stratégiára alapozva készült. A platform alapját egy olyan alapprogram jelenti, amely személyre szabottan bővíthető a szükséges teszt szekvenciákkal.
A szoftver alapvető funkciókat kínál a vizsgálatok és teszt paraméterek adminisztrációjához. Lehetővé teszi határértékek beállítását a vizsgált darab védelme érdekében, illetve vezérli a mért adatok és teszteredményének mentését. Jelszóval védett felhasználó adminisztrációt is lehetővé tesz a program, ami az egyes felhasználók jogainak beállítását teszi kezelhetővé.
A platform kialakításból adódóan a tesztpad alkalmazhatóságát könnyen bővíthetővé teszi, pl.: további teszt folyamatok vagy egyéb paraméterek vizsgálatához. A bővítéshez szükséges interfészek ismertek és jól dokumentáltak.
Szoftver platform: imc STUDIO

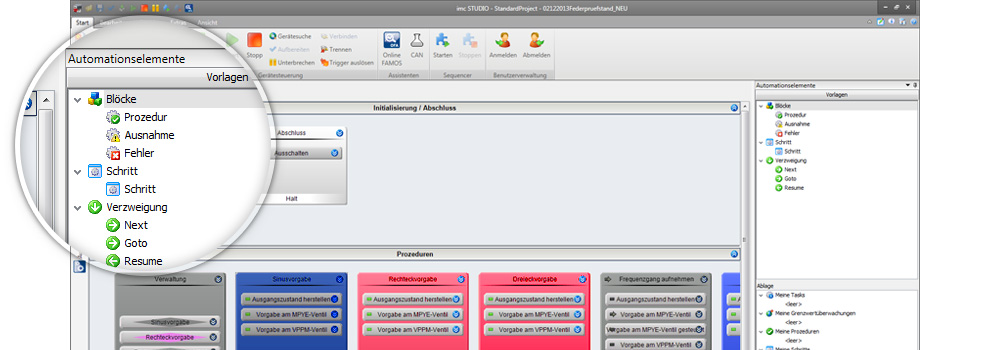

Az imc STUDIO egy fejlesztőkörnyezet amivel alkalmazás orientált méréstechnikai és szabályzási megoldások készíthetőek. Az imc STUDIO kiemelkedően hatékony kiegészítő eszközeivel: az Automation Editorral, a Sequencer-rel vagy a valós-idejű adatkiértékelő eszközeivel az imc Inline FAMOS-al és Online FAMOS-al. Ezek segítségével automatizált folyamatok implementálhatóak az egyszerű teszt alkalmazásoktól egészen a komplex tesztpadokig.
Adatkiértékelő szoftver: imc FAMOS
Az imc FAMOS egy hatékony adatkiértékelő szoftver, amely számos mérnöki függvényt és megjelenítési funkciót, illetve jelentéskészítési opciót kínál. Mindemellett meghívható imc STUDIO-ból és bizonyos számítások mérés közben lefuttathatóak.
A szoftver képességeinek köszönhetően, - számos adatformátumot képes beolvasni és azokba exportálni, kiértékelési folyamatok automatizálását teszi lehetővé, különböző adatmegjelenítést kínál, illetve hogy több száz mérés közti gyors keresést tesz lehetővé - az imc FAMOS egy termelékeny eszköz azok számára, akiknek szüksége van szakszerű adatkiértékelésre.
Teszt modulok: sebességvezérelt karakterisztikus görbe
A karakterisztikus görbe felvétele során a tesztobjektum tengelykapcsolón keresztül csatlakozik a terhelőmotorhoz. Amint a teszt indul, a terhelőmotor- egy előre meghatározott ideig - felpörgeti a vizsgált motort egy meghatározott sebességre. Amint stabilizálódik az állapot, a tesztobjektumot bekapcsolódik és állandó nyomaték jön létre a tengelyen.
Egy adott időtartam után a terhelőmotor sebességét lecsökkenti a kezdeti sebességről leállítási sebességig. Amikor elérik a motorok a leállítási sebességet, a tesztobjektumot lekapcsolják és a terhelőmotor tovább csökkenti a sebességet álló helyzetig.

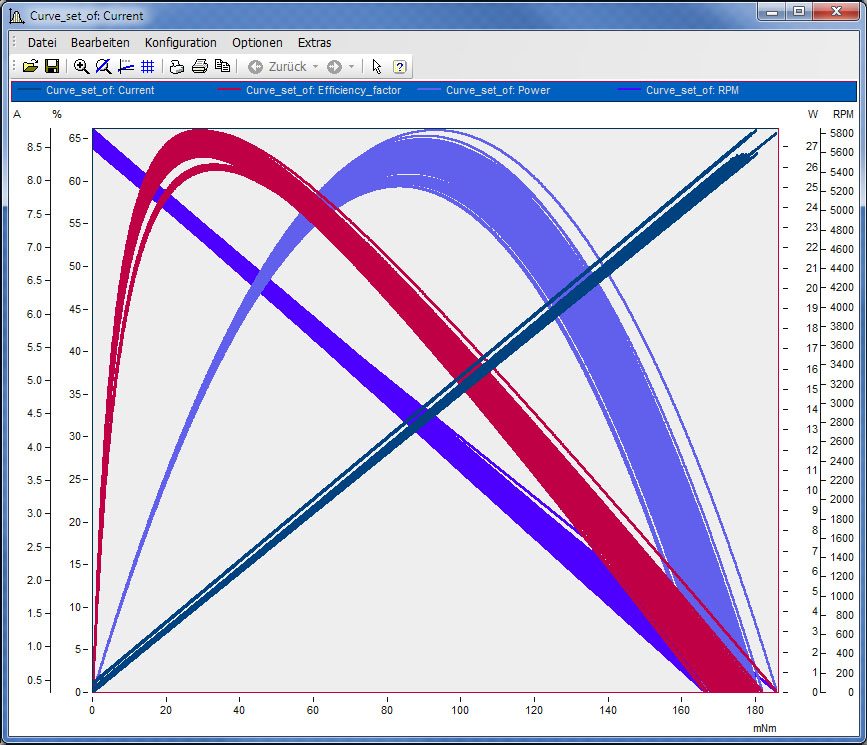

Sebességvezérelt karakterisztikus görbe vizsgálat eredményei
- Motor feszültség-idő görbe (ECcompact esetében fázisonként)
- Motor áram-idő görbe (ECcompact esetében fázisonként)
- Sebesség-idő és nyomaték-idő görbék
- Nyomaték-fordulatszám karakterisztika
- Áram-fordulatszám karakterisztika
- Felvett elektromos teljesítmény, illetve leadott mechanikus teljesítmény a fordulatszám függvényében
- Hatásfok-fordulatszám karakterisztika
Manuális vezérlés teszt modul

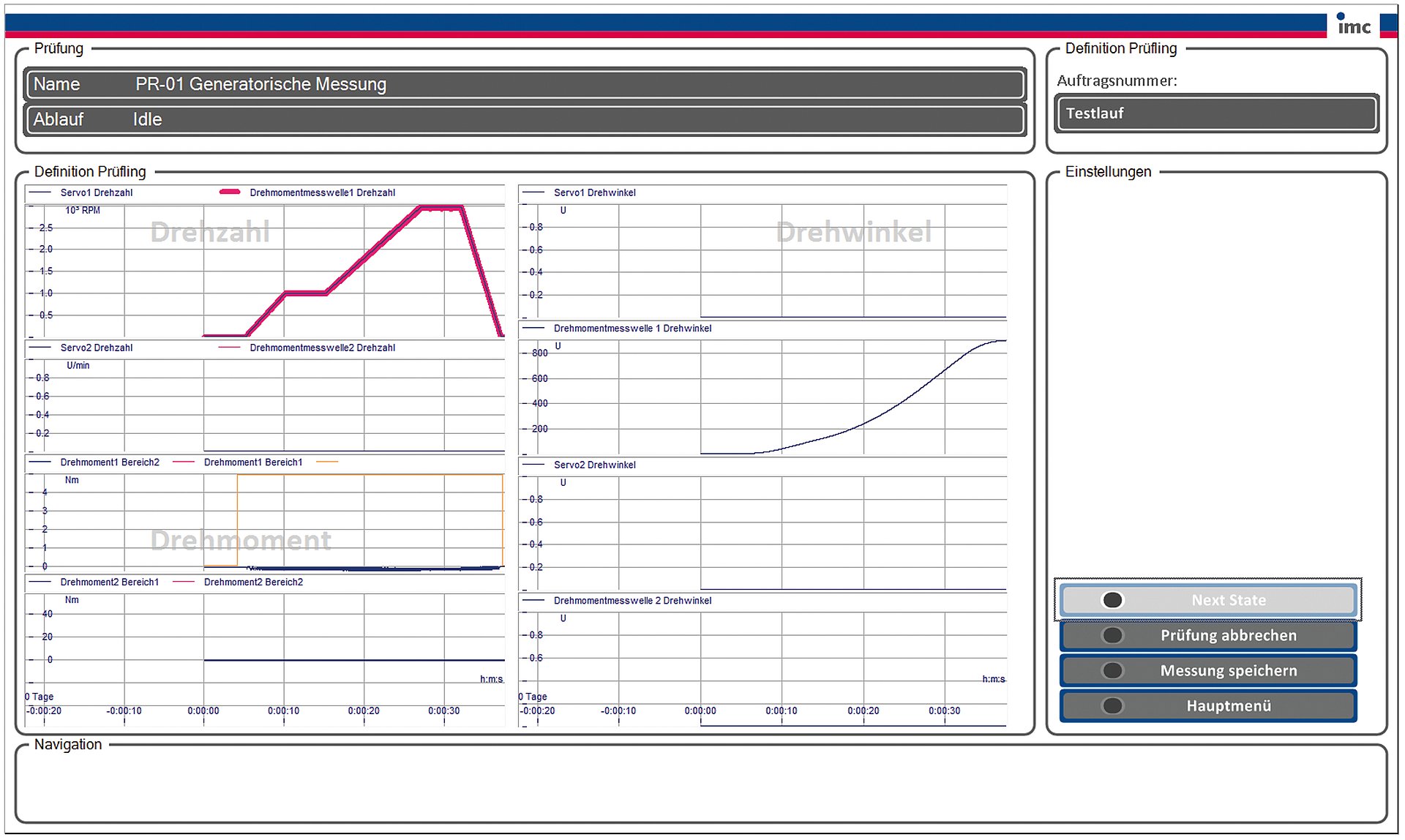

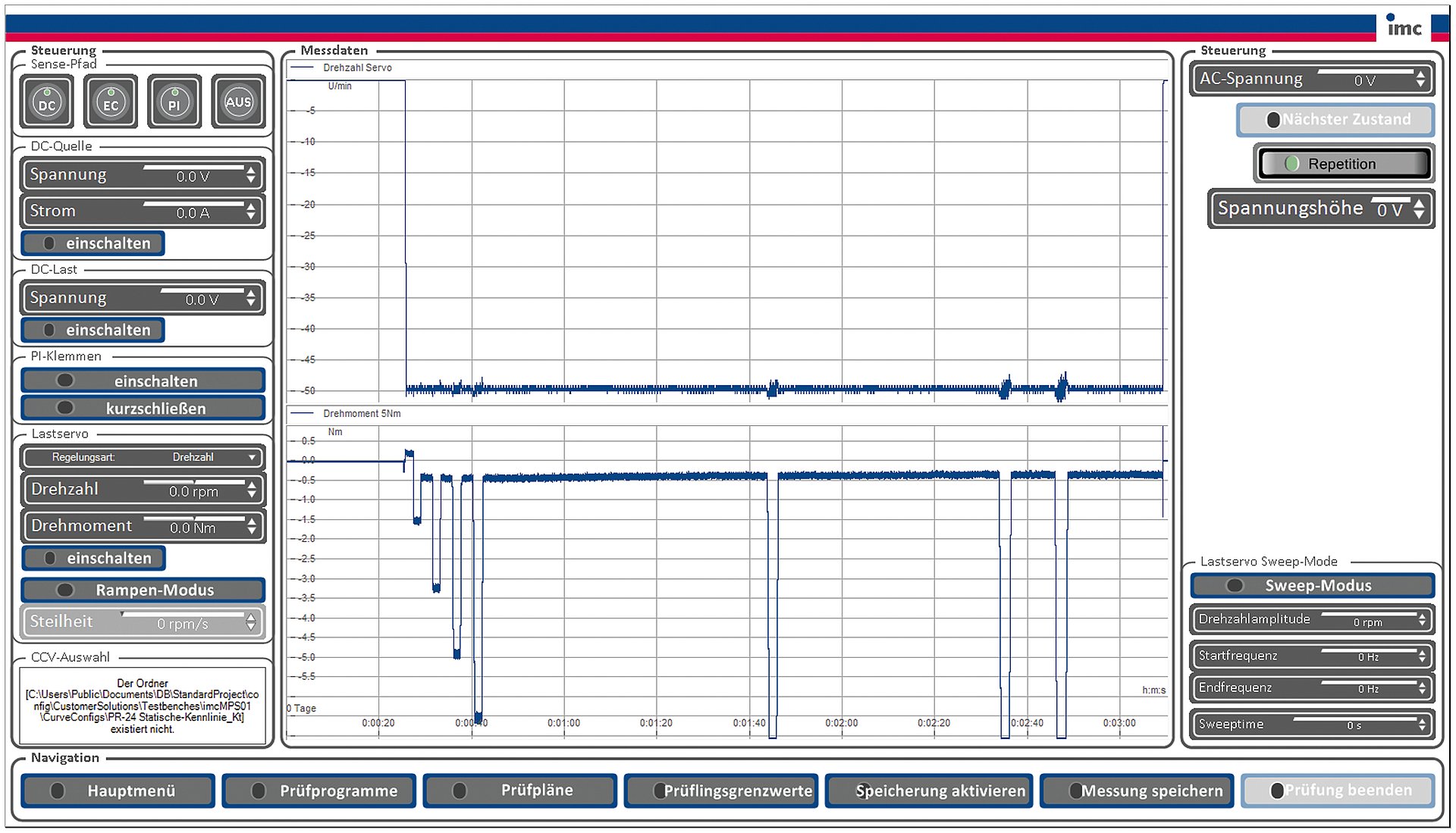

A manuális irányító felület lehetővé teszi a tesztpad egyéni irányítását és felügyeletét. A felhasználó módosíthatja a tesztpad folyamatváltozóit a szoftveres kezelőfelületen, ellenben a tesztpad semmilyen automatizált folyamatokat sem végez.
Manuális vezérlés módban a tesztpad semleges állapotba kerül amiben adatot rögzít. Ebből az állapotból a felhasználó vezérelheti a tesztpadot és végezhet teszteket a tápfeszültség egyéni állításával, a tesztobjektum vagy a terhelőmotor mozgatásával vagy a sebesség, illetve a maximális nyomaték állításával.
Manuális vezérlés eredményei
- Feszültség-idő görbe (ECcompact esetében fázisonként)
- Áramerősség-idő görbe (ECcompact esetében fázisonként)
- Fordulatszám-idő grafikon
- Nyomaték-idő grafikon
Helyszíni beüzemelés
Az előzetes vevői átvételt követően történik a tesztpad telepítésihelyre szállítása. A helyszínen a tesztpadot rögzítik, majd a tápcsatlakozók csatlakoztatása után megkezdődik a beüzemelés lépésről lépésre. A projektben meghatározott különböző funkciókat még egyszer leellenőrzik, ezt követi a gépátvétel.
A mi tapasztalatunk az Ön sikere
Használja fel a több mint 25 évnyi tesztpad tervezési és fejlesztési tapasztalatunkat. A szabványos villanymotor tesztpadjaink számos különböző ügyfélnél sikeresen helyt állnak világszerte. Az imc lefedi a villanymotorok teljes spektrumát egyetlen személyben: kompetens szaktanácsadást kínál, egyéni tesztpadok tervezése és megvalósítása fejlesztési és kutatási célokra is.
