Az imc HV mérőmoduljaival akár 1000 V feszültség is közvetlenül mérhető. Ezen kívül vannak bemenetek az áramszondákhoz, a Rogowski tekercsekhez és a mérő söntökhöz is. Az 1, 2 vagy 3 fázis teljesítményének kiszámítása valós időben történik a mérőrendszerben, beleértve a valós teljesítményt, a látszólagos teljesítményt, a meddő teljesítményt és a teljesítménytényezőt.
Az imc HV-2U2I HV mérőmoduljaival akár 1000 V feszültség is közvetlenül mérhető, továbbá AC áramérzékelők vagy Rogowski tekercsek illesztése is közvetlenül lehetséges. A SEN-SUPPLY4 modul teljes mértékben támogatja a Fluxgate technológia nagy pontosságú AC / DC áramátalakítóit. További modulok nagyfeszültségű leválasztással és nagy erősítéssel alkalmasak söntös áramerősség mérésekhez. Az 1, 2 vagy 3 fázis teljesítményének kiszámítása valós időben történik a mérőrendszerben, beleértve az valós teljesítményt, a látszólagos teljesítményt, a meddő teljesítményt és a teljesítménytényezőt.

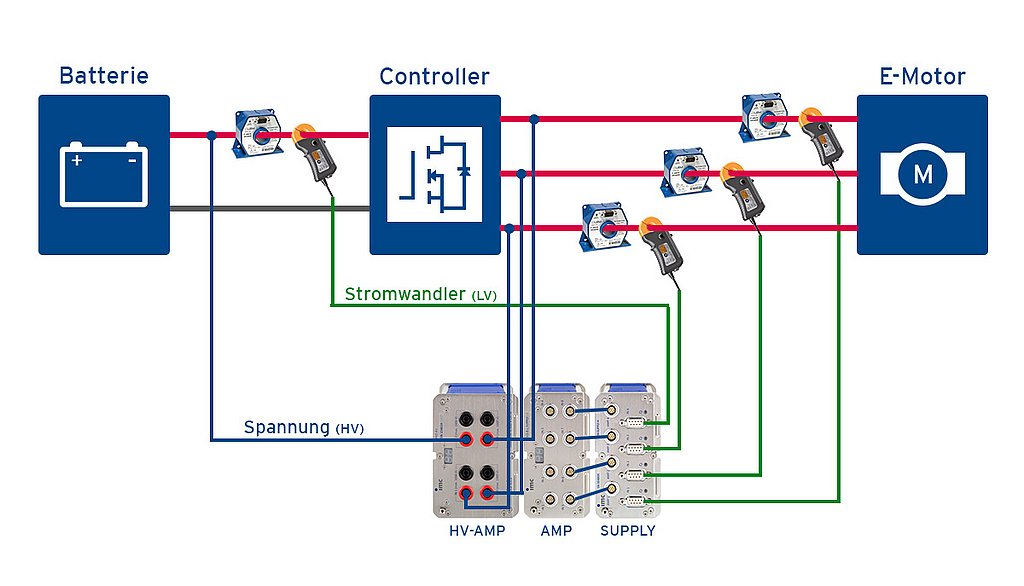

![[Translate to Hungarian:] Requirements for electrical power measurement](/fileadmin/_processed_/a/1/csm_Zeichnung_Leistungsmessung_im_E-Auto_87194c8e56.jpg "[Translate to Hungarian:] electrical power measurement")
- Mérések 48V -os rendszerek villamos motorjain
- e-mobilitási rendszerek, például lágy hibrid járművek, e-kerékpárok, e-robogók
- Mérések invertereken, teljesítményátalakítókon, kapcsolókon
Gyors és sokoldalú mérőerősítő
Az imc EOS csúcsminőségű mérési technológiát kínál egy kompakt eszközben. Négy galvanikusan szigetelt precíziós mérőerősítő biztosítja a tökéletes jelminőséget, akár problémás elektromágneses körülmények között is. Mindegyik mérőbemenet BNC és LEMO csatlakozással is rendelkezik, amelyek az érzékelő technológia szerint használhatók. Az eszközzel feszültségjelek ± 100 V -ig, IEPE / ICP érzékelők és precíziós Fluxgate áramátalakítók mérhetők. A jeleket 24 bit felbontással digitalizálja, és csatornánként akár 4 MHz -en rögzítik - az analóg sávszélesség 1,8 MHz -ig terjed.
Az imc STUDIO 3PDI interfész harmadik féltől származó eszközök, mint például a nagy sávszélességű teljesítménymérők szoftverintegrációját teszi lehetővé az imc mérési hálózatba. Ez alkalmazható például az elektromotor impulzusszélesség-modulált feszültségeinek és az ezekből származó áramok elemzésére.
Az imc STUDIO 3PDI interfész előnyei:
- Az imc rendszerekből és harmadik féltől származó eszközökből álló összetett mérési beállítások egyetlen integrált szoftverrel vezérelhetők
- Lehetségessé válik a teljesítményértékek és paraméterek szinkron mérése, valamint azok korrelációja más (pl. Mechanikus) mérési adatokkal és működési paraméterekkel az imc STUDIO programban. A nagy felbontású nyers adatok szinkron rögzítése és elérése is biztosított, amennyiben a teljesítménymérő támogatja ezt a funkciót.
- A Yokogawát a WT 3000 vagy WT 1800 sorozat támogatja.
- Az új és az előző generációk ZES rendszerei (Zimmer).
