Telemetria megoldások

Vezeték nélküli adatátvitel gépekről, szerkezetekről és járművekről

Előnyök áttekintése

  • Minden telemetria feladathoz tökéletesen illeszkedő rendszerek
  • Az olcsóbb, egy csatornás rendszerektől a nagysebességű, sokcsatornás rendszerekig
  • Digitális, zavarmentes adatátvitel
  • Számos érzékelőtípust támogat: feszültségjelek, hőelemek, nyúlásmérés, IEPE érzékelők stb.
  • Időszinkronizált mintavétel

Modern telemetria megoldások a kutatás, a fejlesztés és a gyártás részére

Forgótengelyen vagy mozgó alkatrészeken végzett mérésekhez az imc modern telemetria rendszerek széles választékából kínál megoldást. Legyen a feladat egy forgótengelyen a nyomaték mérése vagy sok csatornán nyúlások és hőmérsékletek együttes mérése egy vasúti kerékpáron, esetleg járműhajtások leadott teljesítményének mérése terepi körülmények között. Számos jeltípushoz elérhetőek jelfeldolgozó/jeltovábbító modulok, például feszültségjelekhez, ellenállás hidakhoz (teljes, fél- és negyedhídhoz), hőelemekhez, PT100/PT1000 és IEPE érzékelőkhöz.

Ügyfél- és feladatorientált műszaki támogatás

Átfogó műszaki támogatást nyújtunk, ami magába foglalja a konzultációt, 3D-s CAD terveket, telepítési támogatást, kalibrációt, nyúlásmérő bélyeg felhelyezést, egyéni házkialakításokat és ha szükséges az elektronikai terveket is.

Gyakorlati alkalmazások

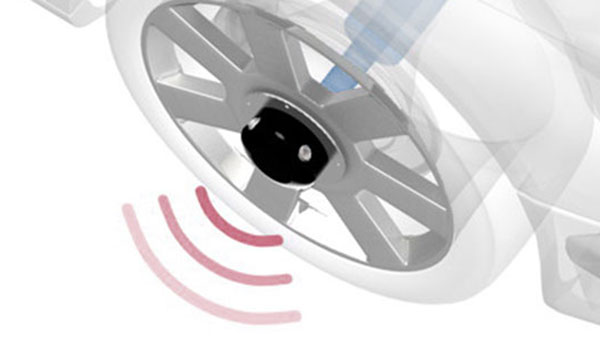

Autóipar

Az autóipar számára robusztus és kompakt vezeték nélküli megoldásokat nyújtunk a forgó alkatrészeken mért nyomatékok, hőmérsékletek, erők és rezgések átviteléhez, terepi körülmények között is.

Er?mérés keréken CTP-Rotate segítségével
Erőmérés keréken CTP-Rotate segítségével

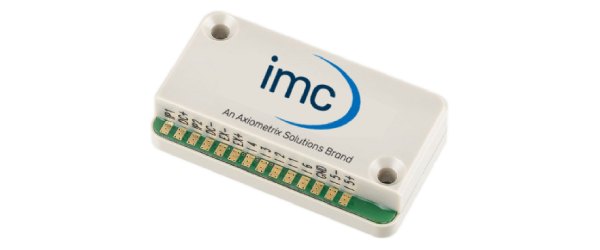

Nyomatékmérés negyedtengelyen Dx rendszerrel
Nyomatékmérés negyedtengelyen Dx rendszerrel
Er?- és rezgésmérés repül?gép propellerén
Erő- és rezgésmérés repülőgép propellerén
CTP-Rotate segítségével
Mérés helikopter rotoron
Mérés helikopter rotoron
CTP-Rotate segítségével

Repülőipar

Helikopteren és repülőn végzett mérésekhez robusztus rádiókapcsolatot és akár 64 csatornát is tudunk biztosítani. A rendszerek kifejezetten forgó alkatrészekre történő felszerelésre lettek kialakítva, mint például rotorok, propellerek vagy kerekek. Minden csatornán időszinkronizált a mintavétel, amelyek digitálisan és vezeték nélkül kerülnek továbbításra. A jeltovábbító elektronika IP65 védettségi szinttel rendelkezik és az érzékelők is azonos védettségi szintet biztosító csatlakozókkal köthetőek be.

Vasút

A vasút számára különösen fontos a robusztus telemetria rendszer amikor a kerékpárok, a motorok vagy a hajtás bármely egyéb forgó komponensét kell vizsgálniuk. Az MTP-NT rendszerrel több mint 256 érzékelő jele mérhető és továbbítható időszinkronizáltan. A helytakarékos és vezeték nélküli technológia egyszerűsíti a mérőrendszer telepítését és pontos mérési eredményeket biztosít.

H?mérsékletmérés féktárcsán
Hőmérsékletmérés féktárcsán
Er?mérés kerékpáron
Erőmérés kerékpáron
Nyomatékmérés légpárnás-hajó hajtásláncán
Nyomatékmérés légpárnás-hajó hajtásláncán

Hajóipar

Nyomatékméréshez használt telemetria rendszereinket könnyű hajók tengelyeire felszerelni, ugyanis többféle méretben érhetőek el, így az adott hajó tengelymérethez mindig illeszkednek. A feladattól függően egy- vagy többcsatornás rendszerek is beépíthetőek. Számos hajón vizsgálták a hajtáslánc komponenseit imc telemetria rendszerekkel annak érdekében, hogy optimalizálják működésüket, hatásfokukat és költséghatékonyságukat.

Gépészeti alkalmazások

Mindegy, hogy motorokról, generátoroktól, hengerművekről vagy papírgyárról beszélünk a telemetria rendszereink megállják a helyüket és mérhetővé teszik a forgó alkatrészek hőmérsékleteit, rezgéseit, a fellépő erőket és nyomatékokat. Akár 256 csatornán, 10 Mbit/s adatátviteli sebességgel is.

Nyomatékmérés behajtó tengelyen
Nyomatékmérés behajtó tengelyen
Er?mérés szerszámgépen
Erőmérés szerszámgépen

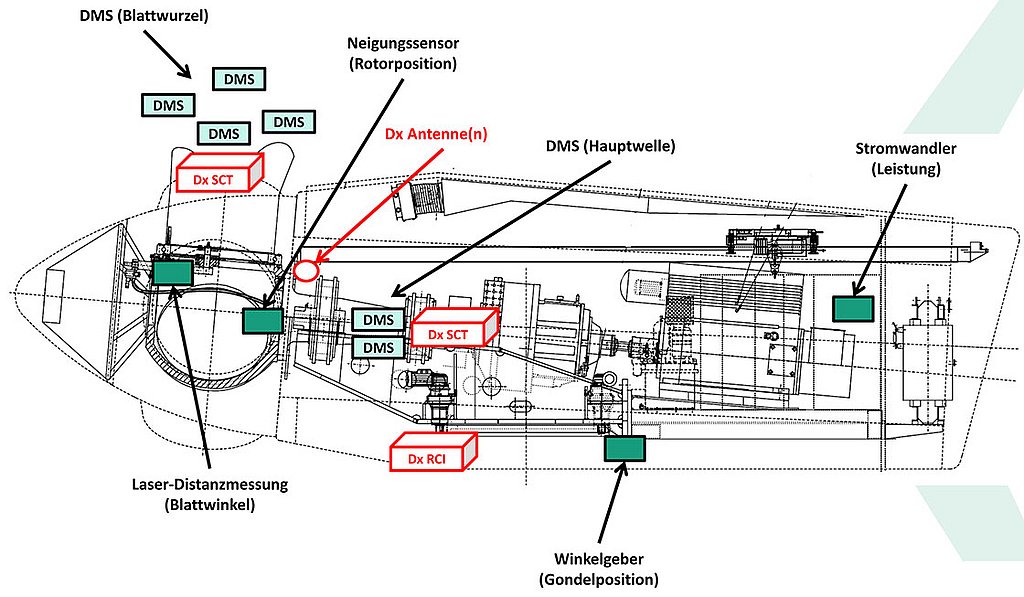

[Translate to Hungarian:] Telemetrielösungen für Anwendungen an Windenergie-Anlagen

Szélenergia

A szélturbinák felügyelete során is számos helyen használnak imc telemetria rendszereket: a turbina fő és generátor oldali tengelyén ébredő hajtónyomatékok mellett a hajlító nyomatékok méréséhez, oldalirányú terhelések méréséhez, rotor pozíciók és lapátszögek méréséhez.

Commercial Vehicles

The demands on modern heavy-equipment such as excavators, wheel loaders, forklifts and agricultural machinery are high. In addition to robustness, efficiency plays an increasingly important role. When optimizing drive systems, telemetry solutions can help. Measurements such as torque, efficiency, temperature, pressure, traction and bending can be acquired without contact by the telemetry systems.

Measurement of torque on dump truck
Measurement of torque on dump truck
Torque measurement on combine harvester
Torque measurement on combine harvester
Force measurement with large gearbox test bench
Force measurement with large gearbox test bench
Measurement of torque on the gearbox test bench
Measurement of torque on the gearbox test bench

Test Stands

The telemetry systems are ideally suited for continuous use in test mode. They detect non-contact torques and vibrations on drivetrains, transmit the temperature of brakes, tires and wheels, and record forces on gearbox and clutch test stands. The high data rate of up to 10 Mbit/s ensures reliable transmission, even with dynamic sensor signals.

[Translate to French:] Complete telemetry solution

Complete solution

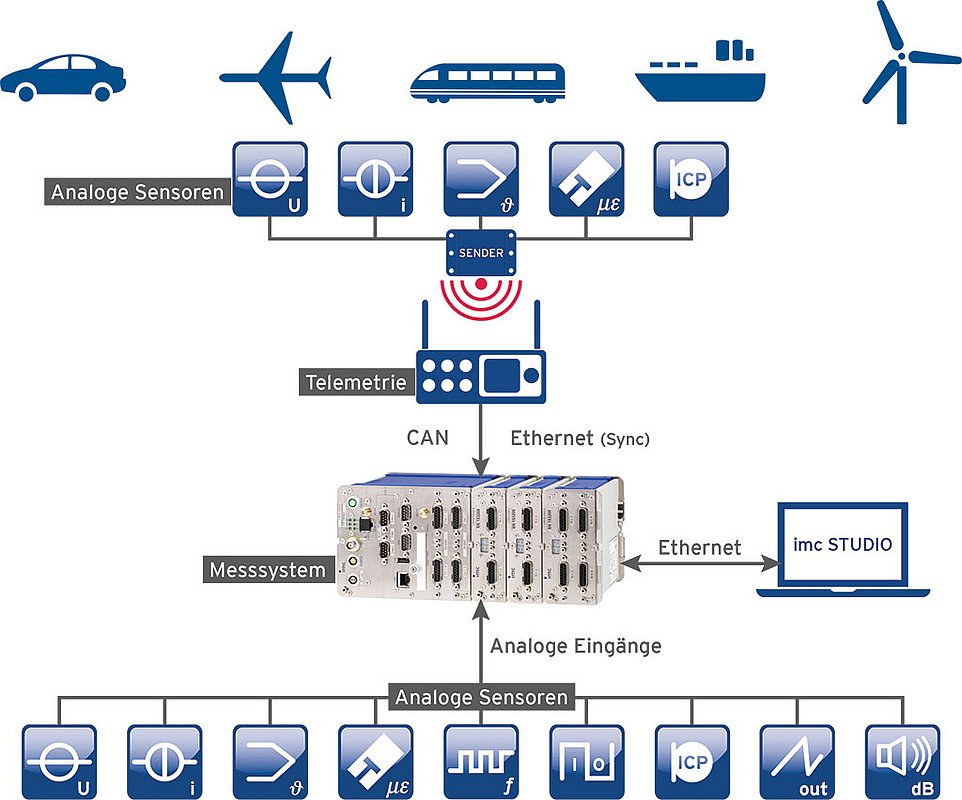

For holistic testing on vehicles, wind turbines and machinery it is often necessary to acquire  additional measurement variables in addition to the telemetry data. The telemetry solutions allow for a direct connection to imc measurement systems. These instruments provide measurement modules as well as interfaces to typical process and fieldbus systems  for all common signals and sensors. The imc system collects and synchronizes these multi-domain data and allows for further processing and analyzing in real time.
Results can then be passed on to overarching systems such as controllers or cloud data bases via multiple networking options.

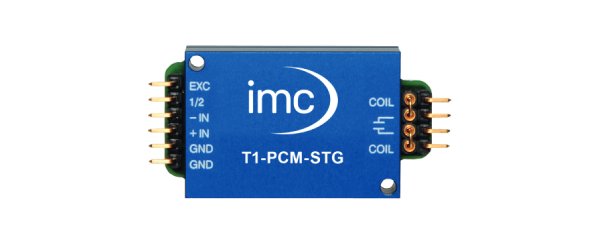

Technical Data

T1 TEL1 TEL1-FLEX MTP-NT CTP CTP-Rotate DxDx - HT
application one channel one channel one channel multi-channel multi-channel multi-channel multi-channel
distinction economical economical flexible modular mobile mobil & rotating modular
max. channels per transmitter 1 1 1 2/4 4,8,16 4, 8, 16, 32, 64 4+2
max. channels per decoder / system 1 1 1 256 16 64 24
Technology
data transfer inductive inductive inductive inductive / radio radio radio radio
reach 35 mm 35 mm 35 mm 50 mm 2000 m 150 m 10 m
resolution 16 Bit 12 Bit 12 Bit 16 (18) Bit 16 Bit 16 Bit 16 Bit
power supply
inductive
battery
10 - 30 V DC
output (decoder) data acquisition with imc
analog +/- 10V via voltage input
CAN via CAN iInterface
Ethernet via TELDEC interface
configuration (parameterization)
Ethernet
USB/RS232
data rate per transmitter
max. signal bandwidth 1.2 kHz 1.2 kHz 1.2 kHz 24 kHz 24 kHz 24 kHz 920 Hz1 kHz
max. sampling rate 6.41 kHz 7 kHz 7 kHz 100 kHz 62.5 kHz 62.5 kHz 4.6 kHz5 kHz
max. data rate 10 Mbit/s 5 Mbit/s 5 Mbit/s

measured quantities and sensors
voltage
IEPE
strain gauge bridges full / half full / half full / half full / half / quarter full / half / quarter full / half / quarter full / half
thermocouple
PT100/PT1000 / / /
operating conditions
transmitter -40°C … +85 °C -40°C … +85 -40°C … +85 (125) °C -40°C … +85 (125) °C -20°C … +70 °C -20°C … +70 °C -40 … +85 °C-40°C … +125 °C
receiver -20°C … +70 °C -20°C … +70 °C -20°C … +70 °C -20°C … +70 °C -20°C … +70 °C -20°C … +70 °C -20 … +65 °C-20°C … +65 °C
