imc Inline FAMOS – Élő adat elemzés a PC-n

 A teszteredmények megfelelnek az elvárásainak? Hogyan tudja közvetlenül ellenőrizni a tesztállomása határ- és küszöbértékeit? Mennyi terhelési cikluson ment át a tesztobjektum, és milyen állapotban van? Az imc Inline FAMOS választ ad a fent említett kérdésre az adatok valós-idejű értékelésének köszönhetően. Az imc Inline FAMOS segítségével, az imc STUDIO használatával az élő adatok elemzésének lehetősége még kiterjedtebb. A folyamatban lévő mérések során, statisztikai elemzések, matematikai számítások, és egyéb komplex valós idejű elemzések is elvégezhetők.

Előnyei

  • Időt takarít meg: valós-idejű elemzésekből kapott eredmények már a folyamatban lévő tesztek során - az utólagos adatfeldolgozás nem szükséges
  • Mélyrehatóbb rálátást nyúj: imc Inline FAMOS intuitív hozzáférést tesz lehetővé a komplex technikai folyamatokhoz, a tesztállomások adatfolyamának valós-idejű elemzése révén
  • Azonnali rendszerválaszt biztosít: a valós-idejű értékelés lehetővé teszi az azonnali reakciót és beavatkozást – interaktív, vagy teljesen automatizált módon, apró módosításoktól a vészmegállításig

Jellemző alkalmazási területek

    • Valós-idejű elemzést igénylő tesztelési és vizsgálati műveletek, mint például teljesítmény ellenőrzés, spektrális elemzés, osztály számlálás, stb.
    • Tesztpadok felügyelete és folyamatok ellenőrzése, mint például alkatrész- és fáradásos vizsgálatok, stb.
    • Komplex tesztek, amelyek valós-idejű értékelést igényelnek, mint például osztály számláláson alapuló terhelési spektrum rögzítése
    • Nyílt és zárt hurkú szabályzásik műveletek

      Többeszközös online kalkulációk

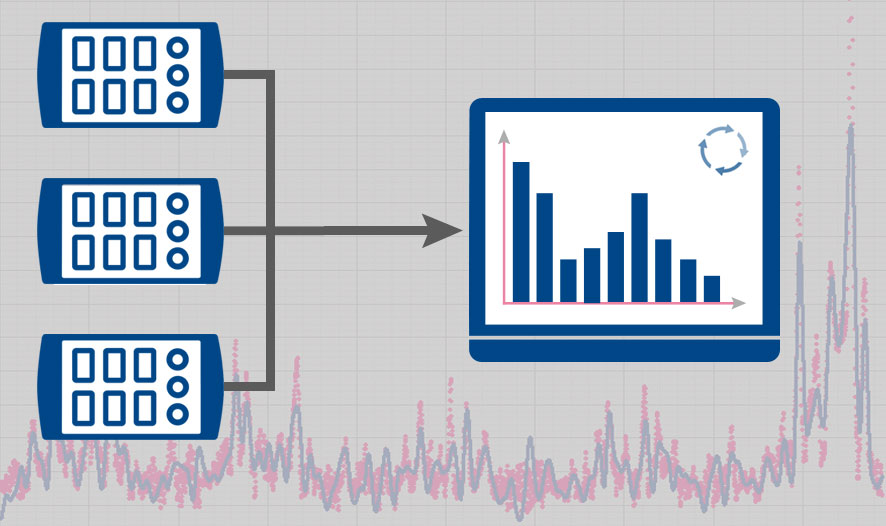

      Az imc STUDIO kiegészítéseként, az imc Inline FAMOS közvetlen hozzáféréssel rendelkezik az összes csatlakoztatott műszer adatfolyamához, és lehetővé teszi a többeszközös számítási műveleteket, valamint a valós- idejű elemzést.

      Rövid reakció idők

       Az imc Inline FAMOS segítségével történő számítások szinte azonnal elvégezhetők: Néhány 100 ms belül eredmények érhetők el („Human Realtime“). Szüksége van még gyorsabb reakció időkre, pl. a vezérlő műveletekhez? Ez esetben az imc Online FAMOS valós-idejű platform a legjobb választás: imc Online FAMOS, az eszköz valós-idejű platformja.

      Lenyűgöző számítási teljesítmény

      A számítógépe teljes CPU teljesítményének a használatával, az imc Inline FAMOS lenyűgöző adatfeldolgozási sebességet tesz lehetővé – még összetettebb számítási lépések és több mérőcsatorna esetén is. A kiterjedt vizsgálatok több processzormagon zajlanak, és a teljesítmény könnyen növelhető a megfelelő PC hardver kiválasztásával.

      Egyszerű alkalmazhatóság

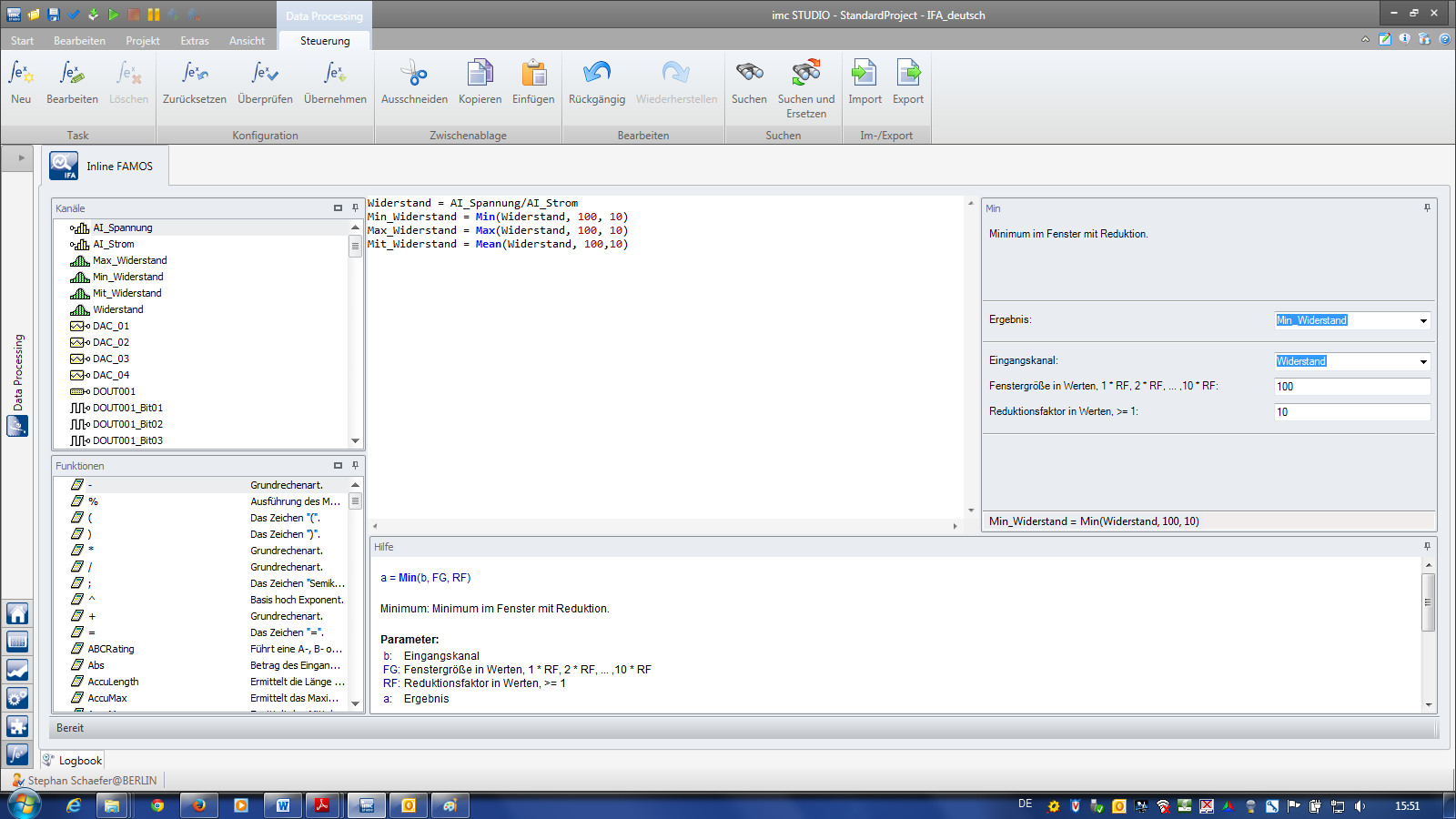

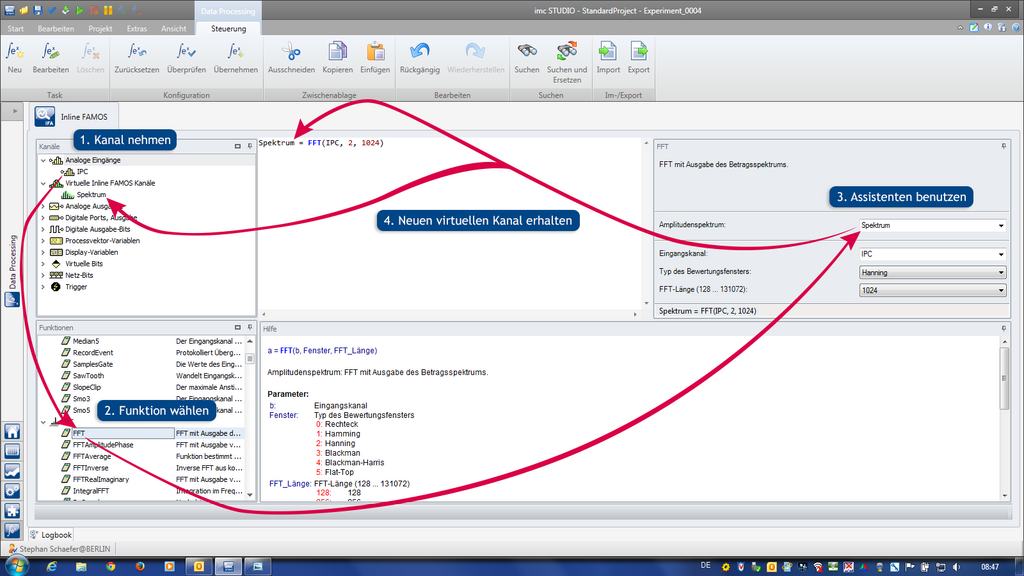

      A függvénykönyvtárnak köszönhetően egy kattintásnyira vannak az elérhető vizsgálati függvények. Az alkalmazása egyszerű: válassza ki a mérőcsatornát, húzza a kívánt funkcióhoz és azonnal megkapja a kiszámított eredménycsatornát. Számos számítási lépés tárolható a szerkesztőben szekvenciaként, ugyanakkor könnyen szerkeszthető, betölthető és újra felhasználható egy későbbi projekt során.


      Átfogó függvénykönyvtár

      Az adatelemzéshez, alapvető függvények átfogó gyűjteménye áll rendelkezése: pl., teljesítmény számítások, statisztikai vizsgálatok, vagy matematikai függvények. Ráadásul, speciális alkalmazási területeket is magába foglal – mint például felharmonikusok elemzése, akusztikai becslések, nyúlásmérő rozetta áramkörök, osztályozó algoritmusok stressz elemzéshez, digitális szűrés, vagy nem lineáris jelleggörbe értékelések.

      Alapvető matematikai műveletek

      • Minden alapvető matematikai művelet elérhető – az alapvető számtani műveletektől a differenciálegyenletekig, egész számok vagy jelleggörbe korrekciók.
      • A funkciók könnyen definiálhatóak a képlet begépelésével.
      • Az eredmények a virtuális csatornákon jelennek meg, majd menthetők és használhatók további műveletek során.

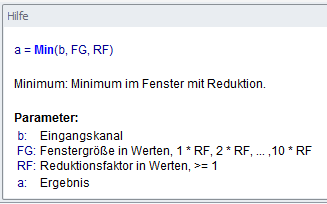

      Statisztikai műveletek

       A statisztikai függvények széles választéka elérhető, pl.

      • Minimum
      • Maximum
      •  Középérték
      • Futó négyzetes középérték (RMS)
      • és sok más egyéb

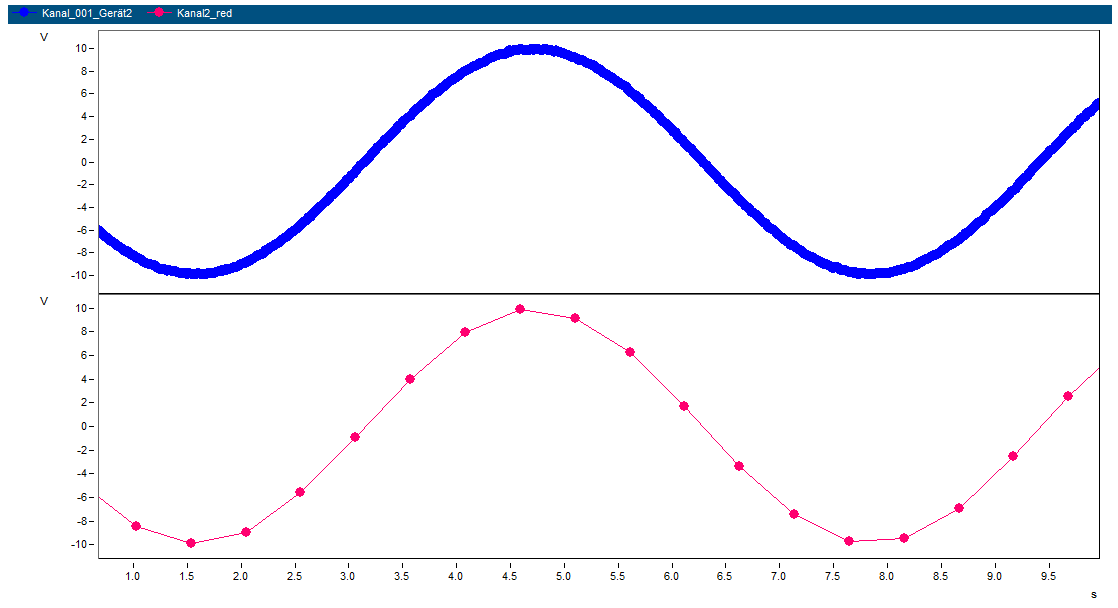

      Adat redukálás (átmeneti rögzítés)

      • Analóg adatokra vonatkozó adatcsökkentés
      •  Dinamikus mintavételi frekvencia a hullámforma alapján
      •  Redukciós tényező 250-szeresig

      Teljesítménymérés

      • 1-, 2- vagy 3-fázisú teljesítménymérések
      •  Az aktív teljesítmény, látszólagos teljesítmény, meddő teljesítmény és teljesítménytényezők automatikus számítása

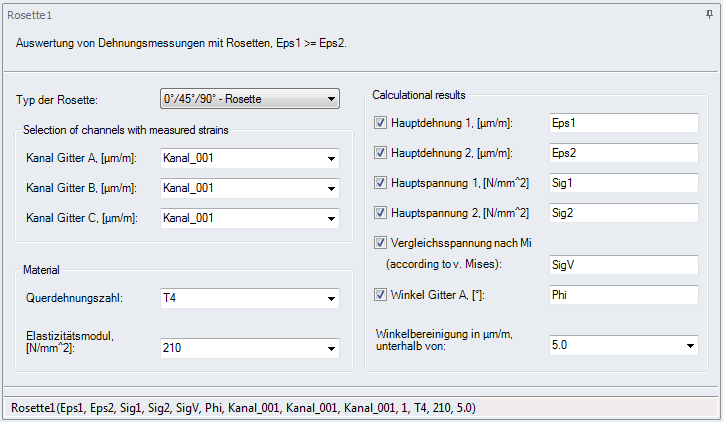

      Nyúlásmérő rozetta számítások

      •   Nyúlásmérési vizsgálat rozettával
      •   Részletes segédlet a függvény megfelelő paraméterezéséhez
      •   Főfeszültségek közvetlenül eredménycsatornaként rögzíthetőek

      Ellenőrzés és megfigyelés

      • Mérőcsatorna határértékének felügyelete
      • Eseménynaplózás

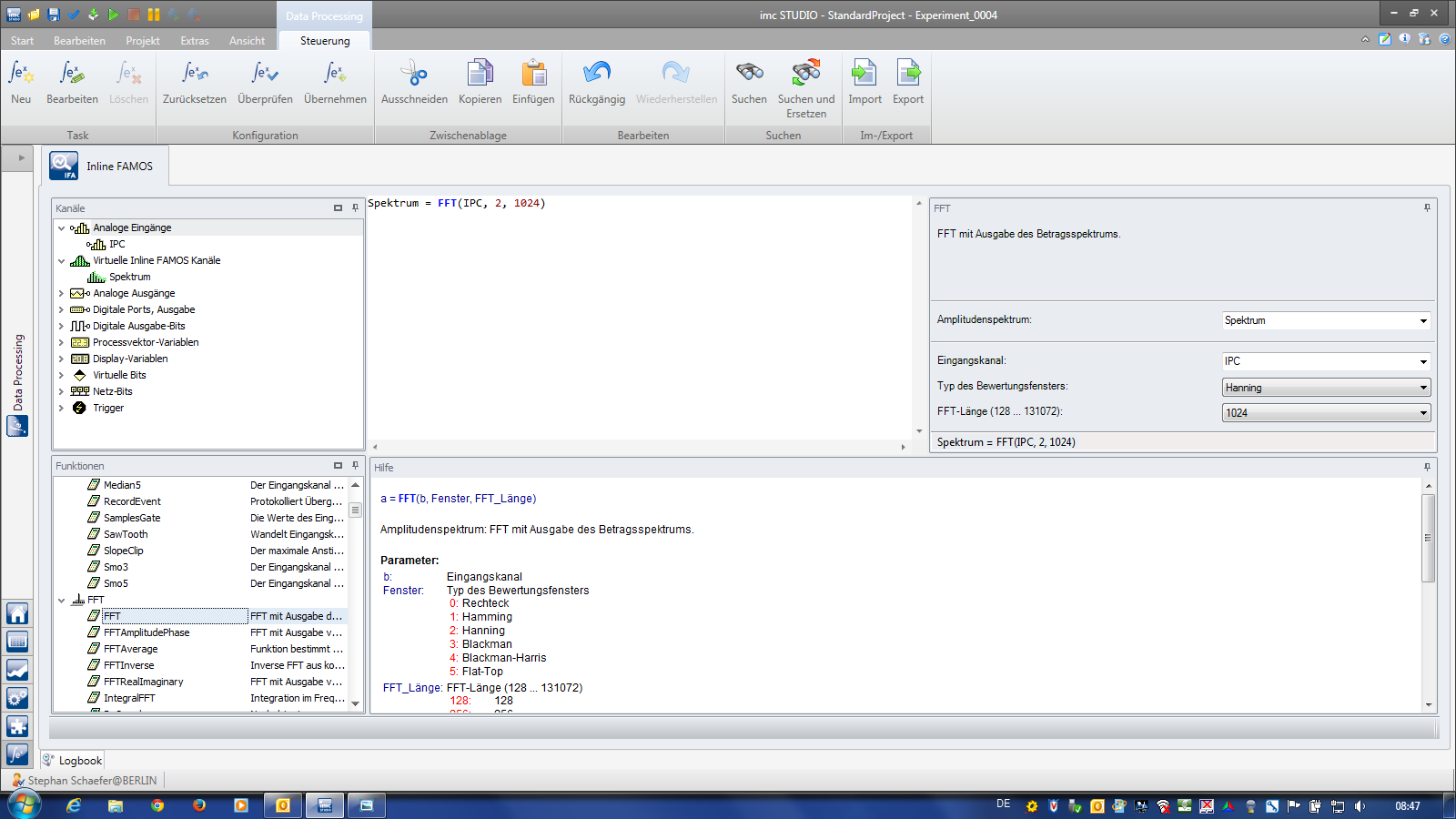

      Digitális szűrők, FFT

        • Inverz vagy komplex FFT
        • Felüláteresztő, aluláteresztő, sávszűrő stb.
        • Akusztikai szűrők, például A-, B-, vagy C-értékelések

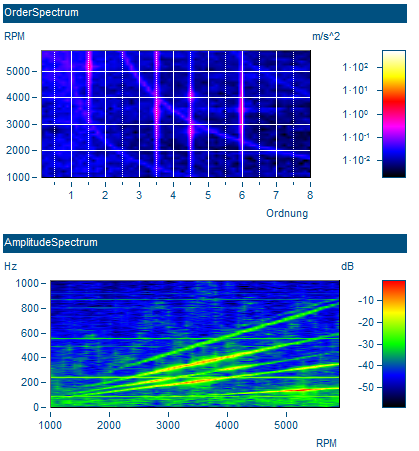

        Felharmonikus vizsgálat (Order-tracking analysis)

        • Felharmonikus spektrum
        • RPM/frekvencia vonal meghatározása
        • Impulzusidő mérés
        • Komplex rend sáv
        • Simítás
        • és sok egyéb funkció

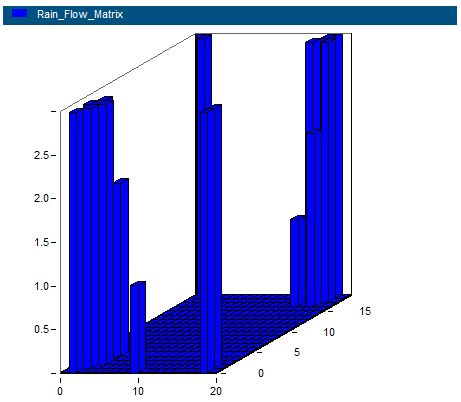

        Online osztály számítás

        • Osztályzási hisztogram
        • Rain-flow eljárás
        • Kétcsatornás korrelációs mátrix
        • Extrém érték közelítés
        • és sok egyéb funkció
