Intelligens mérőegységek tesztpadi és mobil alkalmazásokhoz

Az imc CANSASflex sorozat mérőkártyák széles választékát kínálja, ami lefedi a gyakorlatban használt jel és érzékelő típusokat ipari alkalmazások és letesítmények, illetve járművek esetében is. A modulok használhatóak a térben szétosztva, biztosítva a rövid kábelhosszot a modul és az érzékelők között, illetve egy centralizált egységként. A modulok összeépítése egyszerű: az imc "klikk" mechanizmusnak köszönhetően a modulok elektromosan és mechanikusan is összeköthetőek, minden szerszám és kábel nélkül.

Tesztpadokon, gyárakban vagy bárhol ahol több modul egy egységként kerül beépítésre, a 19" rack használata is gyakran szükséges lehet. A rackbe helyezett modulok automatikusan csatlakoznak a tápegységhez és a CAN buszhoz.

Klikk-mechanizmus az Ön kényelméért

Az imc CANSASflex sorozat moduljai könnyedén összeköthetőek a klikk-mechanizmusnak köszönhetően: elektromosan és mechanikusan is. Blokkok hozhatóak létre kötőelemek és kábelek használata nélkül.

Adatgyűjtő hozzáadása egyetlen mozdulattal

A mérőkártyák új házkialakítását egy CAN busz adatgyűjtő teszi teljessé: az imc BUSDAQflex. Egy mozdulattal építhetünk teljes mérőrendszert moduljainkból, amely lehetővé teszi az adatok szinrkonizált mentését, interfészként szolgálhat egyéb terepi buszokhoz, mint például a LIN, a FlexRay és az XCPoE. Mindemelett az imc BUSDAQflex skülönböző protokollok használatát is támogatja, mint például a KWP2000, CCP, XCP vagy OBD-2.

Modulok áttekintése

 Voltage & TemperatureBridgeUniversal
 C8CI8HCI8HCI8-TSC16SCI8SCI16DCB8UNI8
Csatornák száma88881681688
Csatornánkénti mintavételi sebesség
Max. mintavételi frekvencia100 Hz1000 Hz≤1 kHz≤1 kHz500 Hz1000 Hz500 Hz1000 Hz1000 Hz
Max. jelsávszélesség20 Hz440 Hz440 Hz440 Hz28 Hz42 Hz28 Hz200 Hz200 Hz
Feszültség
Szigetelt bemenetek JaJaJa JaJa
Highly isolated (800 V-ig)  JaJa
Feszültség tartományJa
60 V-ig
Ja
60 V-ig
Ja
100 V-ig
 Ja
10 V-ig
Ja
60 V-ig
Ja
60 V-ig
Ja
10 V-ig
Ja
50 V-ig
Áramerősség
20 mA belső söntellenállásonJaJaJa JaJaJaJaJa
Hőmérséklet
HőelemJaJa JaJaJaJa Ja
PT100JaJaJa JaJaJa Ja
Ellenálláshíd
(nyúlásmérő bélyeg)

Teljes híd       JaJa
Félhíd       JaJa
Negyedhíd       JaJa
Kiegészítők
TEDSJaJa  JaJaJaJaJa
Érzékelő tápegységoptionaloptional  optionaloptionaloptionalJaJa
Csatlakozók
DSUBJaJa  JaJaJaJaJa
LEMOoptionaloptionalJaJaoptionaloptionaloptionaloptionaloptional
ITT-Veam optional     optionaloptional
Thermooptionaloptional  optionaloptionaloptional
 INC4DI16DO16DO8RDO16RPWM8DAC8
Csatornák száma4161681688
Csatornánkénti mintavételi sebesség
Max. mintavételi frekvencia1000 Hz10 kHz10 kHz10 kHz10 kHz10 kHz5 kHz
Max. jelsávszélesség500 kHz     5 kHz
Digitális ki- és bementek
Bemeneti bitek 16
Kimeneti bitek  16816
Relé kimenetek   JaJa
PWM kimenetek     8
Inkrementális enkóder
Bementek száma4
Számlálási sebesség32 MHz
Analóg kimenetek
Feszültség / áramerősség      10 V / 20 mA
Csatlakozók
DSUBJaJaJaJaJaJaJa
LEMOoptionaloptionaloptionaloptionaloptionaloptionaloptional
BNC      optional
Terminalblock optionaloptionaloptional  optional
ITT-Veamoptionaloptional optional optionaloptional

Digitális SENT jelek mérése CAN busz kimenettel

Az autóipar a kezdetektől fogva modern méréstechnikát alkalmaz, így erőltetve a hagyományos analóg érzékelőkről a költséghatékonyabb digitális adatátvitelt a járművekben. A SENT protokoll bevezetésével a biztonság is megnövekedett az ECU és az érzékelők közötti adatátvitel során.

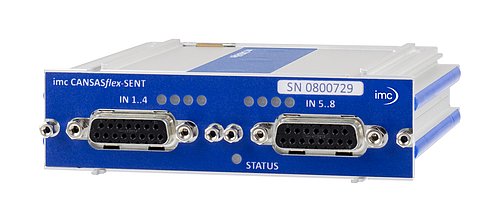

imc CANSAS-SENT áttekintés

Áttekintés:

  • Gateway SENT és CAN között
  • Minden érzékelőt támogat, amely SENT kimenettel rendelkezik
  • 8 csaronával rendelkezik melyek csatornánkénti és GND szigeteléssel is rendelkeznek
  • Támodatja a gyors és lassú csatornákat is
  • Minden csatorna 4 gyors érzékelő csatornát képes kezelni
  • A mért adatot CAN kimeneten továbbítja, könnyű rendszerintegráció
  • Az imc CANSAS szoftverrel kényelmesen beállítható



Műszaki adatlap

A SENT érzékelők gyártói számára különösen előnyős lehet az imc CANSAS-SENT modul, ugyanis egyszerű eszközként szolgálhat az érzékelők tesztelésének folyamatához, illetve ECU-k és vezérlők fejlesztéséhez és teszteléséhez. Mint az imc CANSAS műszercsalád minden tagja, ez a modul is optimálisan működik az imc adatgyűjtő rendszereivel, mint például az imc BUSDAQ-al, imc CRONOSflex-el vagy az imc C-Szériával.

A SENT a "Single Edge Nibble Transmission" kifejezés rövidítése. A SENT egy viszonylag új digitális interfész, amely intelligens, belső digitalizálással rendelkező aktív érzékelők kezelését teszi lehetővé, melyek a hagyományos analóg érzékelőket hivatottak költéghatékonyan helyettesíteni. A SENT protokoll célja az érzékelő és az ECU közti kommunikáció ellenállóságának és minőségének növelése, illetve a komplexitás csökkentése. Jelenleg a protokollt főként autóiparban használják de más alkalmazásokban is elképzelető a használata.


  • A SENT protokoll (J 2716) egy nyílt szabvány, melyet 2008-ban adott ki a Society of Automotive Engineers (SAE)
  • Kompakt, olcsó és egyszerű protokoll, amely három vezetéket használ - tápfeszültség 5V, jelfeszültség L < 0.5V, H > 4.1V és föld. A vezetékek nem árnyékoltak vagy csavartak.
  • Egyirányú kapcsolat az érzékelő és a vevő között
  • Pulzusonként 4 bit adatmennyiséget ("nibble"-t) továbbít a protokoll szerint. A pulzusokat csak a lefutó él alapján értékelik ki, ebből ered a neve is: "Single Edge". Az információ tartalom a pulzusszélességbe van kódolva. Az adatátviteli sebesség két tényezőtől függ:
    1. "Tick lenght" órajel amely 3μs-90μs között változhat. A tick hosszúság jelképezi az előző értékelt idő alapvonalát.
    2. "Pause pulse frame" szünet keret, amely a keretek közti távolságot határozza meg.
  • A mértadatcsomag 24 bitből épül fel (6 nibble), illetve 8 bit (2 nibble) a hibafelismerésre, állapotközlésre és kommunikációra szolgál. Az elsődleges adatokat FAST/gyors csatornán továbbítja, míg az érzékelő gyártóját, érzékelő típusát, calibrációs adatait SLOW/lassú csatornán továbbítja a protokoll. A SLOW/lassú csatornákat ritkábban továbbítja a rendszer mint a FAST/gyors csatornákat.
  • A SLOW/lassú csatornákat ritkábban továbbítja a rendszer, mint a FAST/gyors csatornákat.

Az imc CANSAS-SENT modul egy speciális tulajdonsága a "passzív monitoring". Párhuzamosan bekötve az érzékelő és a vezérlő közti kommunikációba, az imc CANSAS-SENT modul nem csak gateway-ként szolgál SENT és CAN között, de nem avatkozik bele a már létező kommunikációba. Lehetővé teszi a reakció nélküli passzív jelkövetést, vagyis annak megzavarása nélkül belehallgathatunk a kommunikációba.

Értelmező kulcs: Alapfunkció Opcionális funkció

imc CANSASflex-C8

csatornás differenciális erősítő feszültség, áramerősség és hőmérséklet mérésére

Az imc CANSASflex-C8 egy kiváló minőségű analóg bemeneti kártya, amely 8 differenciális csatornával rendelkezik, melyek egyéni szűrő, erősítő és ADC elektronikával rendelkeznek. Ez lehetővé teszi a pontos hőmérséklet mérést hőelemekkel és PT100-al, illetve feszültség és áramerősség mérését csatornánkénti maximális 100 Hz mintavételi sebességgel, 16 bit felbontással.

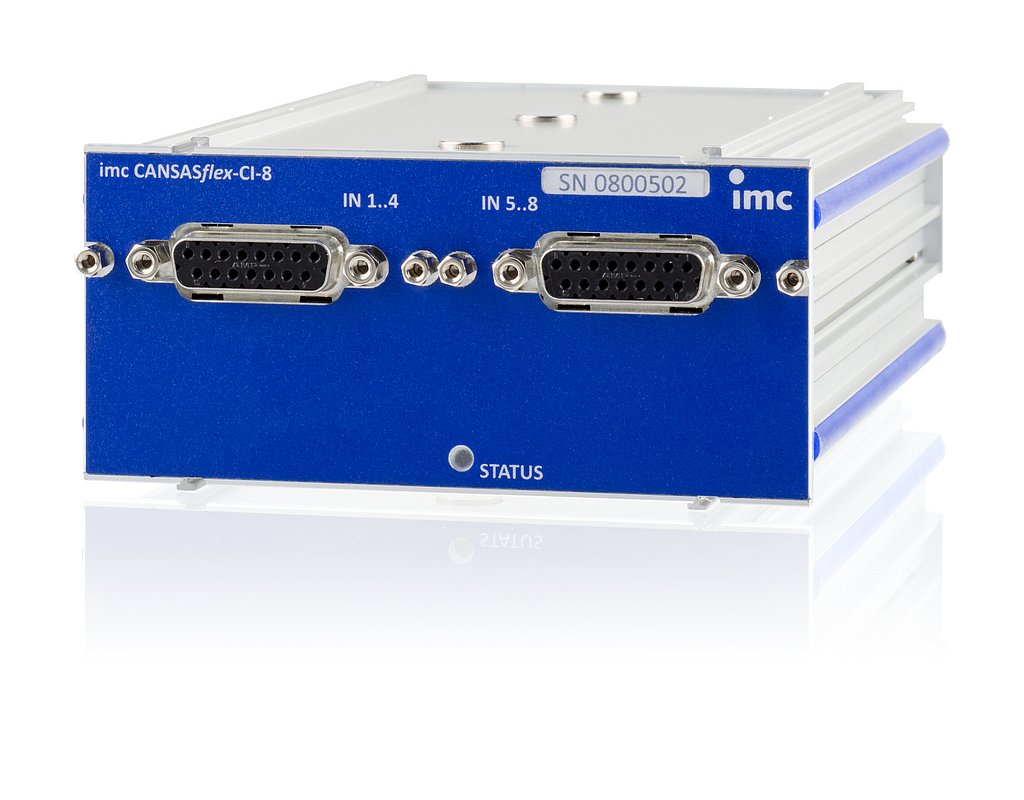

imc CANSASflex-CI8

Szigetelt 8 csatornás differenciális erősítő feszültség, áramerősség és hőmérséklet mérésére

Az imc CANSASflex-CI8 CAN busz alapú, szigetelt bemenetekkel rendelkező mérőkártyával mérhető:

  • Feszültség
  • Áramerősség (20mA)
  • Hőelemek
  • PT100, opcionálisan PT1000
  • Ellenállás

Az érzékelők és ellenálláshiddak táplálásához szoftveresen állítható feszültségszintű érzékelő tápegységgel rendelkezik.

Előnyei:

  • A szigetelt bemenetek lehetővé teszik a mérést
    • bizonytalan referencia feszlültségű környezetben is
    • magas közös módusú feszültségen mért jelek esetén is
  • A 440 Hz jelsávszélesség, csatornánkénti 1 kSps maximális mintavételi sebességgel
  • Csatornánként állítható mérési tartomány és mintavételi sebesség
  • 16 bit felbontás (24 bit belső feldolgozás)
  • Támogatja az imc Plug & Measure TEDS (IEEE 1452.4) technológiát. Támogatja TEDS chippek írását és érzékelő paraméterek exportálását. A mérőcsatona egy kattintással konfigurálható.

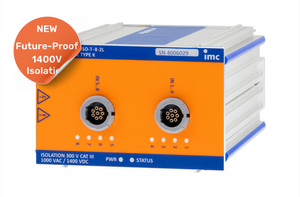

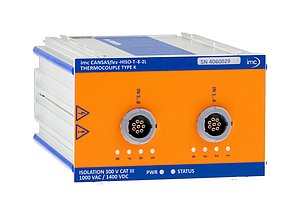

imc CANSASflex-HISO8-T

imc CANSASflex-HISO8-T

Nagyfeszültségű, szigetelt CAN modulok hőelemek méréséhez

Az imc CANSASflex-HISO8-T mérőmodul biztonságos és pontos mérést tesz lehetővé 8 db nagyfeszültségű pontra helyezett K-típusú hőelemmel egészen 800 V üzemi feszültségszintig. Különösen alkalmas E-mobilitás tesztekhez.

Előnyei

  • Csatornánként szigetelt K-típusú hőelem mérés magas közös módusú feszültségen
  • Szigetelés: 800 V, 300 V CAT II EN 61010-nak megfelelően
  • Csatlakozó típusa:
  • Speciális nagyfeszültségű LEMO csatlakozók
    • 2x csatlakozós kialakítás 4 hőelem/csatlakozó illesztéséhez (LEMO.2P 8-pin) vagy
    • 8x csatlakozó 1 hőelem/csatlakozó illesztéséhez (LEMO.2P 2-pin)
  • Minden csatorna rendelkezik külön hidegpont kompenzációval

Jellemző alkalmazások

  • Hőmérséklet mérés elektromos és hibrid járművek magasfeszültségű alkatrészein, mint például akkumulátorok, üzemanyag cellák, tápvezetékek.
  • Olyan környezet ahol a személyzet biztonságának garantálása szükséges hiba esetén is.

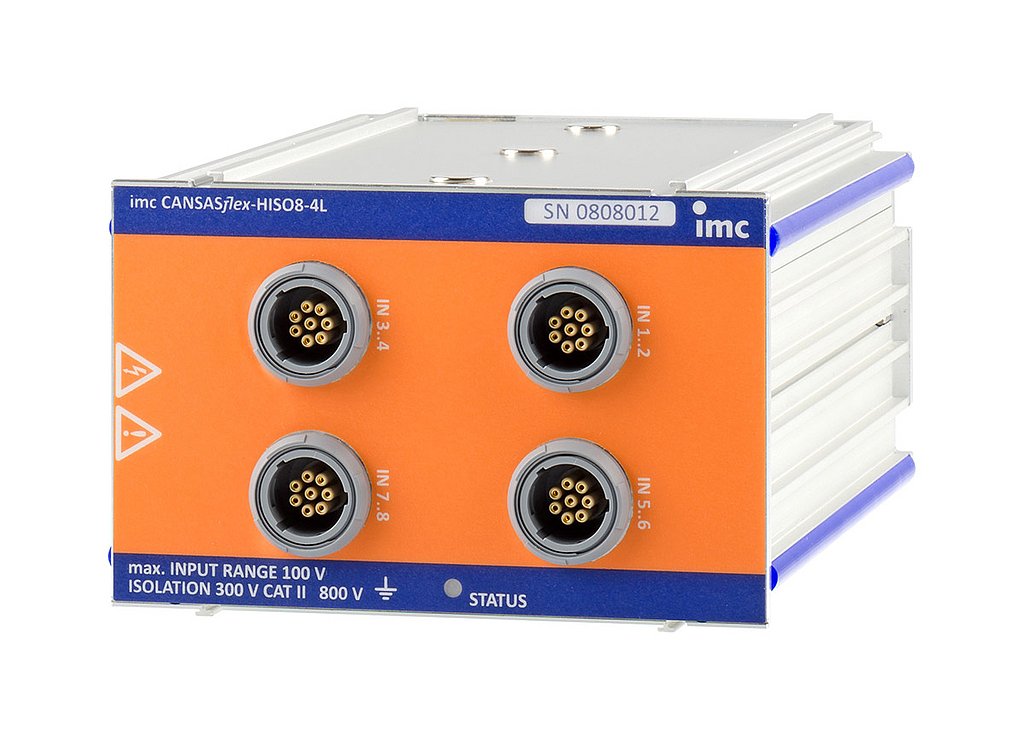

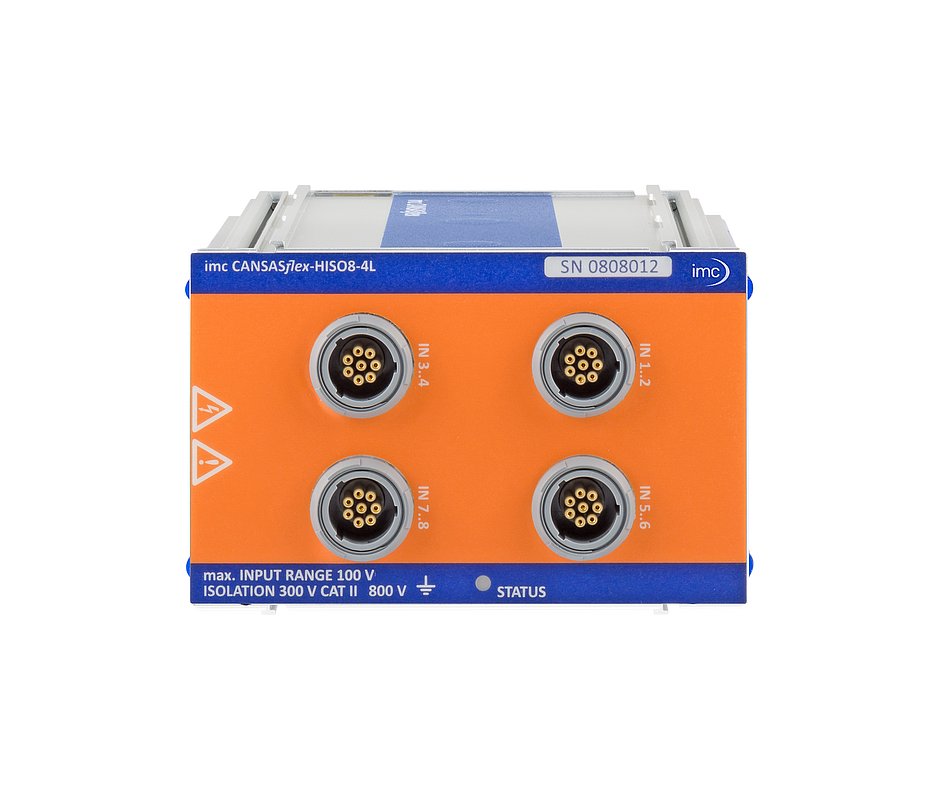

imc CANSASflex-HISO8-L

imc CANSASflex-HISO8-L

Nagyfeszültségű, szigetelt CAN modulok PT100/PT1000 és kisfeszültségű jelek méréséhez

Az imc CANSASflex-HISO8-L CAN busz alapú modul PT100/PT1000 érzékelők és kisebb feszültségjelek (+/-100 V) biztonságos és precíz mérését teszi lehetővé nagyfeszültségű alkatrészeken, egészen 800 V közös feszültségszintig. Kifejezetten E-mobilitás vizsgálatokhoz fejlesztettük ki.

Előnyei

  • 8 csatorna PT100/PT1000 vagy feszültségjelek 100 V-ig
  • Szigetelés: 800 V, 300 V CAT II EN 61010-nak megfelelően
  • Csatlakozó típusa:
  • Speciális nagyfeszültségű LEMO csatlakozók
    • 4x csatlakozós kialakítás 2 csatorna/csatlakozó illesztéséhez (LEMO.2P 8-pin) vagy
    • 8x csatlakozó 1 csatorna/csatlakozó illesztéséhez (LEMO.1P 5-pin)


Jellemző alkalmazások

  • Hőmérséklet mérés elektromos és hibrid járművek magasfeszültségű alkatrészein, mint például akkumulátorok, üzemanyag cellák, tápvezetékek.
  • Olyan környezet ahol a személyzet biztonságának garantálása szükséges hiba esetén is.

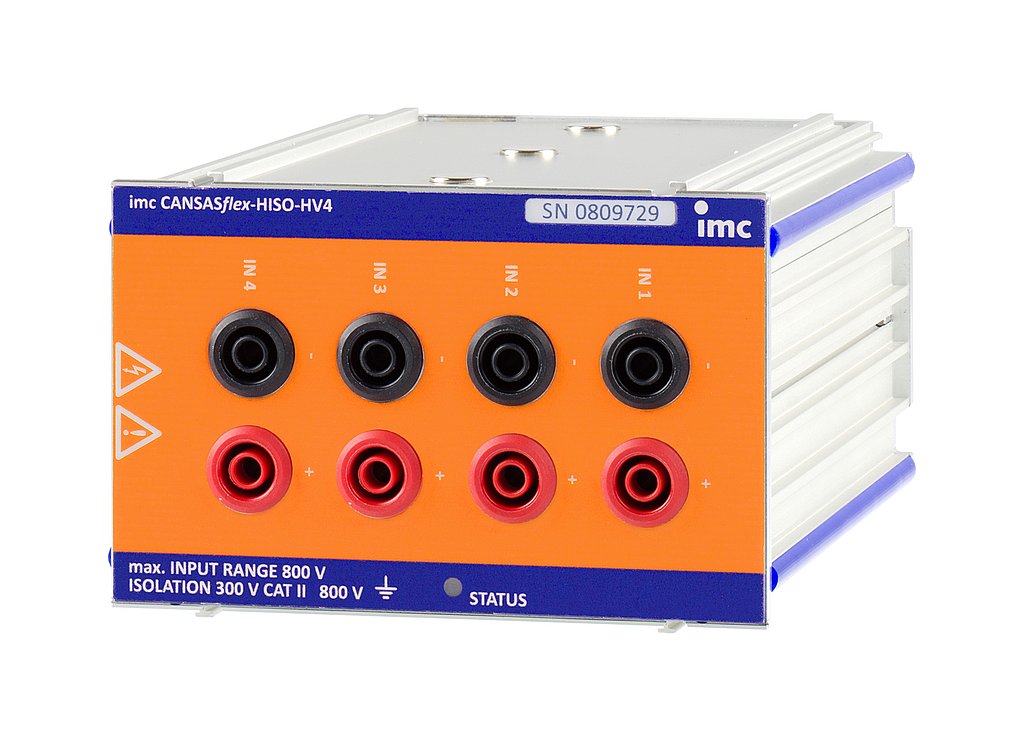

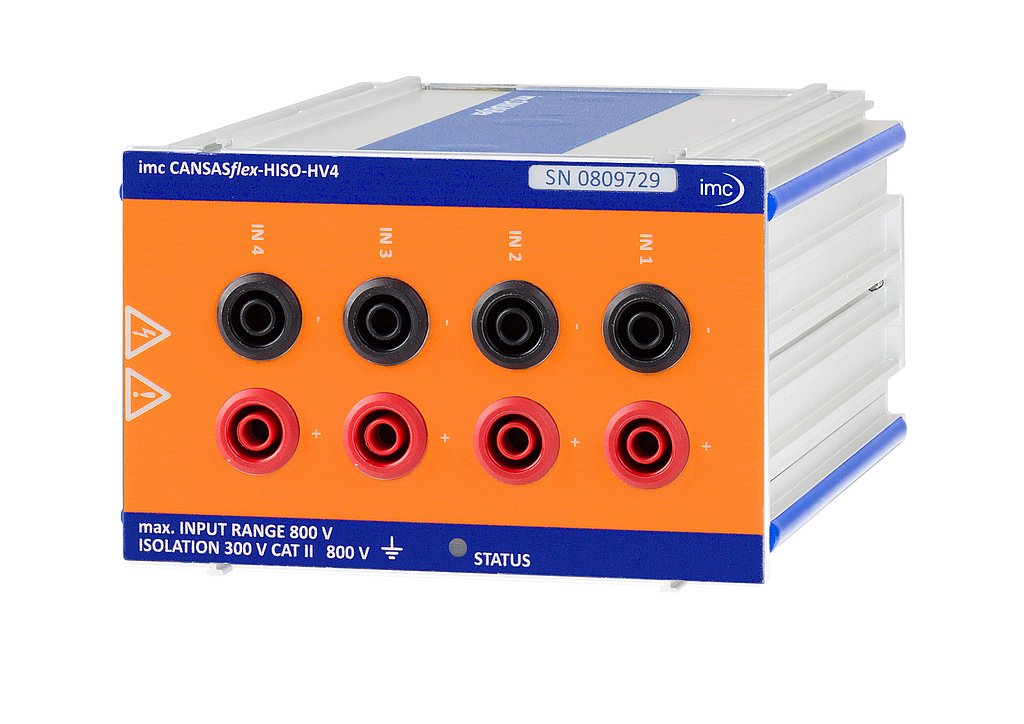

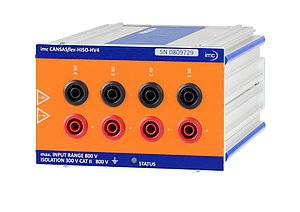

imc CANSASflex-HISO-HV4

imc CANSASflex-HISO-HV4

Nagyfeszültségű mérőmodul 800 V feszültségjelek méréséhez

Az imc CANSASflex-HISO-HV4 CAN busz alapú mérőmodul 4 db differenciál bemenettel rendelkezik, amelyekkel feszültségjelek mérhetőek egészen 800 V-ig.

Előnyei:

  • Csatornánkénti szigetelés, galvanikusan leválasztott bemenetek
  • Nagyfeszültségű szigetelés: Csatornák között, csatornák és ház között, csatornák és a CAN busz között, illetve a tápegység irányába is.

Jellemző alkalmazások

  • Feszültségmérés hibrid és elektromos járműveken
  • Akkumulátorok, nagyfeszültségű rendszerek, DC buszok, töltőrendszerek egyéb alrendszerek vizsgálatai
  • Töltési folyamatok kiértékelése, energiaegyensúly és hatásfok vizsgálatok
  • Olyan környezet ahol a személyzet biztonságának garantálása szükséges hiba esetén is.

imc CANSASflex-SC16

16 csatornás CAN modul feszültség, áram és hőmérsékletjelek méréséhez

Az imc CANSASflex-SC16 egy 16 csatornás mérőkáertya, amely a mért fizikai mennyiségeket  mintavételezi, a jeleket szűri és CAN buszon keresztül továbbítja. A multiplexelt differenciálbemenetek a következő mennyiségek mérését teszik lehetővé:

  • Feszültség (100 mV-tól 10 V-ig)
  • Áramjelek (20 mA érzékelők)
  • Hőmérsékletek (Hőelemek, PT100)

A modul DSUB-15 csatlakozókkal rendelkezik, amelyek minden mérési módot támogatnak. Egyéb csatlakozótípusokkal is rendelhető, pl.: hőelemek közvetlen csatlakoztatásához, illetve elérhető rövidebb és hosszabb házkialakítással is.

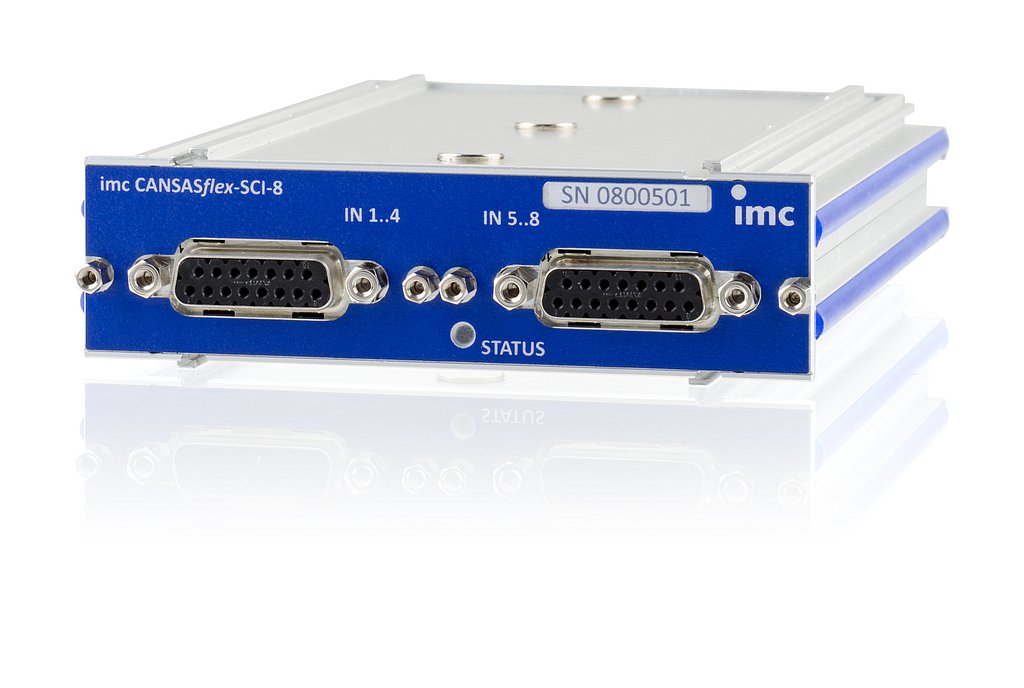

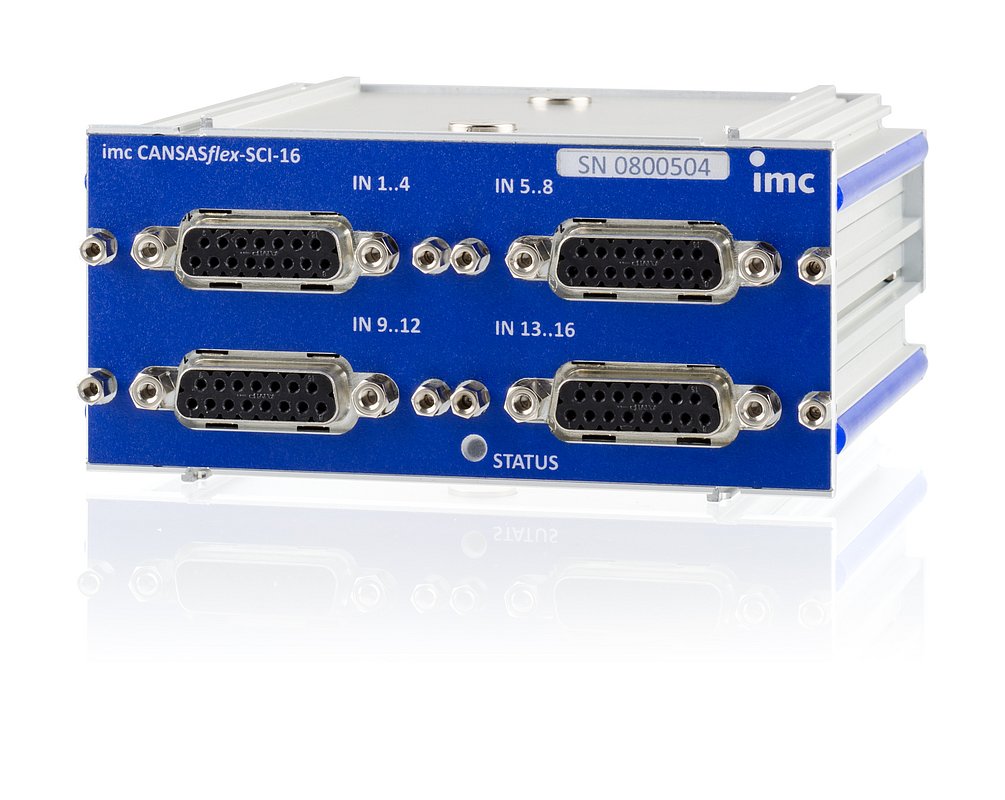

imc CANSASflex-SCI8 / SCI16

8 vagy 16-csatornás szigetelt bemenetekkel rendelkező modul feszültség, áramerősség és hőmérséklet mérésére

Az SCI16 és SCI8 modulok analóg bemeneti kártyák 8, illetve 16 multiplexelt, szigetelt bemenettel. Feszültségmérés 60 V-ig (osztó csatlakozóval 20 V-ig), áramerősség mérés 20mA-ig, továbbá PT100 és bármely gyakorlatban használt hőelem direkt csatlakoztatható. Modern jelfeldolgozó technikának köszönhetően teljesen időszinkronizált mintavétel biztosított, csatornafüggő késések nélkül, a multiplexelt architektúra ellenére. Kifinomult szűrők és zaj csökkentő módszerek teszik lehetővé nagy pontosságú feszültség- és hőmérsékletmérést problémás környezetekben is. A zaj visszaszorítás a leghatékonyabb alacsony mintavételi frekvenciákon, azonban hatékonysága csökken a mintavételi sebesség növelésével.

Előnyei:

  • Mérőcsatornák mintavételi sebessége és mérési tartománya szoftveresen állítható
  • 16 bit felbontás (24 bit belső feldolgozás)
  • Támogatja az imc Plug & Measure TEDS (IEEE 1452.4) technológiát. Támogatja TEDS chippek írását és érzékelő paraméterek exportálását. A mérőcsatona egy kattintással felkonfigurálható.

imc CANSASflex-DCB8

8 csatornás mérőkártya feszültség, ellenálláshídak és nyúlásmérő bélyegek méréséhez

A CANSASflex-DCB8 8 dinamikus híd mérőcsatonával rendelkezik,melyek egyéni szűrő, erősítő és ADC elektronikával rendelkeznek. Az érzékelők és ellenálláshiddak táplálásához szoftveresen állítható feszültségszintű érzékelő tápegységgel rendelkezik.

Előnyei:

  • Mérőcsatornák mintavételi sebessége és mérési tartománya szoftveresen állítható
  • 16 bit felbontás (24 bit belső feldolgozás)
  • Beépített érzékelő tápegység
  • Támogatja az imc Plug & Measure TEDS (IEEE 1452.4) technológiát. Támogatja TEDS chippek írását és érzékelő paraméterek exportálását. A mérőcsatona egy kattintással felkonfigurálható.

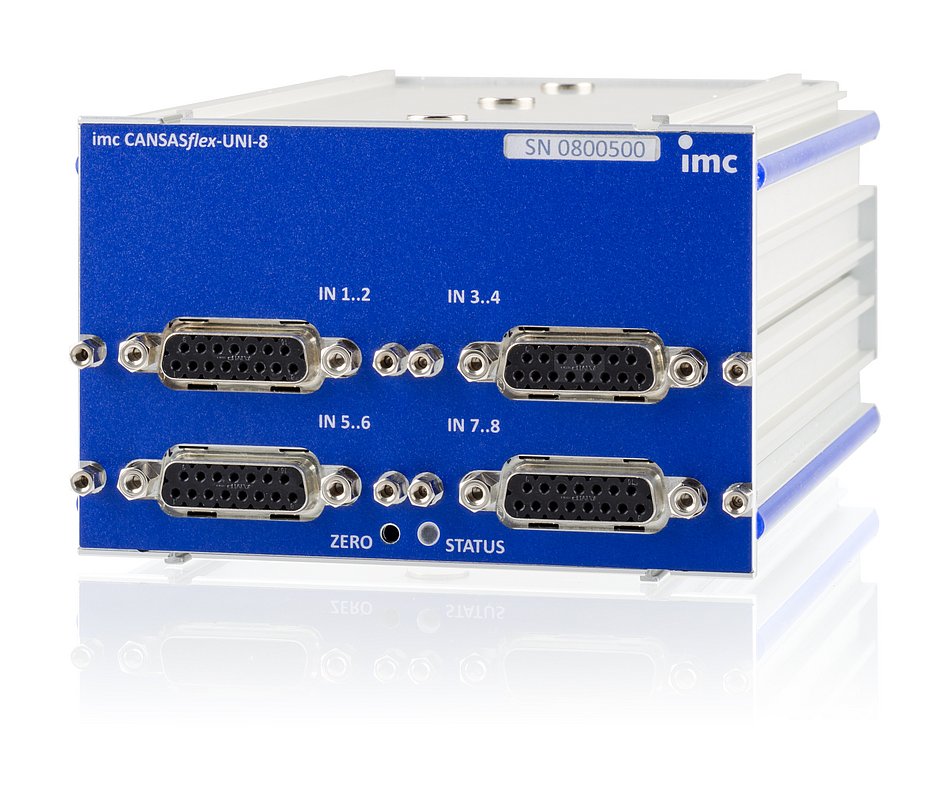

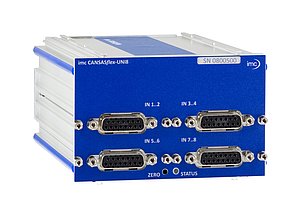

imc CANSASflex-UNI8

Univerzális jelkezelő modul, amely 8 csatornával rendelkezik feszlültség, áramerősség, hőelem, PT100, ellenálláshídak és nyúlásmérő bélyegek mérésére

Az imc CANSASflex-UNI8 modul 8 minden célnak megfelelő mérőcsatornát kínál, melyek egyéni szűrő, erősítő és ADC elektronikával rendelkeznek. Ennek köszönhetően a CANSASflex-UNI8 a fizikai mennyiségek mérésére használt érzékelők széles spektrumát képes kezelni, a hőmérsékletméréstől a nyúlásmérő bélyegeken át, az erőmérő cellákig.

Előnyei:

  • Univerzális jelkezelés
  • Mérőcsatornák mintavételi sebessége és mérési tartománya szoftveresen állítható
  • 16 bit felbontás (24 bit belső feldolgozás)
  • Beépített érzékelő tápegység
  • Támogatja az imc Plug & Measure TEDS (IEEE 1452.4) technológiát. Támogatja TEDS chippek írását és érzékelő paraméterek exportálását. A mérőcsatona egy kattintással felkonfigurálható.




imc CANSASflex-INC4

Modul frekvencia, fordulatszám, pozíció és szögsebesség méréséhez

Az imc CANSASflex-INC4 4 differenciál csatornával rendelkezik, melyek használhatóak esemény számlálásra, idő mérésre vagy a kettőt kombináltan igénylő mérésekre. Ezek a működési módok lehetővé teszik inkrementális enkóder érzékelők használatát, amelyek például frekvencia, fordulatszám és sebesség mérésre alkalmasak.


imc CANSASflex-DI16

16 csatornás digitális bemeneti modul

Az imc CANSASflex-DI16 lehetővé teszi 16 digitális bemenet rögzítését 10 kHz mintavételi sebességgel. Az adat rögzítés lehetséges bitenként vagy bináris szóként, minden bemenetet egyszerre használva. A bemeneti feszültségszint szoftveresen állítható 5 V-ra vagy 24 V-ra.


imc CANSASflex-DO16

16 csatornás digitális kimeneti modul

Az imc CANSASflex-DO16 kimenetei két 8-bites csoportban konfigurálhatóak Totel-Pole vagy Open-Drain elrendezésre, illetve használhatóak 5 V és 24 V feszültségszinten.


imc CANSASflex-DO8R / DO16R

8 vagy 16 csatornás relé kártya

Az imc CANSASflex-DO8R/DO16R kártyák digitálisan kapcsolató reléket tartalmaznak melyeknek a nyitó és a záró kontaktjuk is használható.


imc CANSASflex-PWM8

Kimeneti modul impulzus szélesség modulált jelek generálásához

Az imc CANSASflex-PWM8 modul 8 kimenetén impulzus szélesség modulált jeleket ad ki, melynek értékei állíthatóak CAN-buszról vagy lehetnek belső számítás eredményei.


imc CANSASflex-DAC8

8 csatornás analóg kimeneti modul feszültség és áram jelek generálásához

Az imc CANSASflex-DAC8 modul8 analóg kimenetén a felhasználó által kívánt feszültség- vagy áramjel továbbítható. A kimeneti jel megadható egy CAN üzenettel, vagy a modul számítási kapacitásának megfelelően számítható egy üzenet tartalmából, illetve lehet egy speciális függvény (pl.: lépésjel, fűrészfog stb.).
