Dx-Power: Érintés nélküli teljesítménymérés járműveken

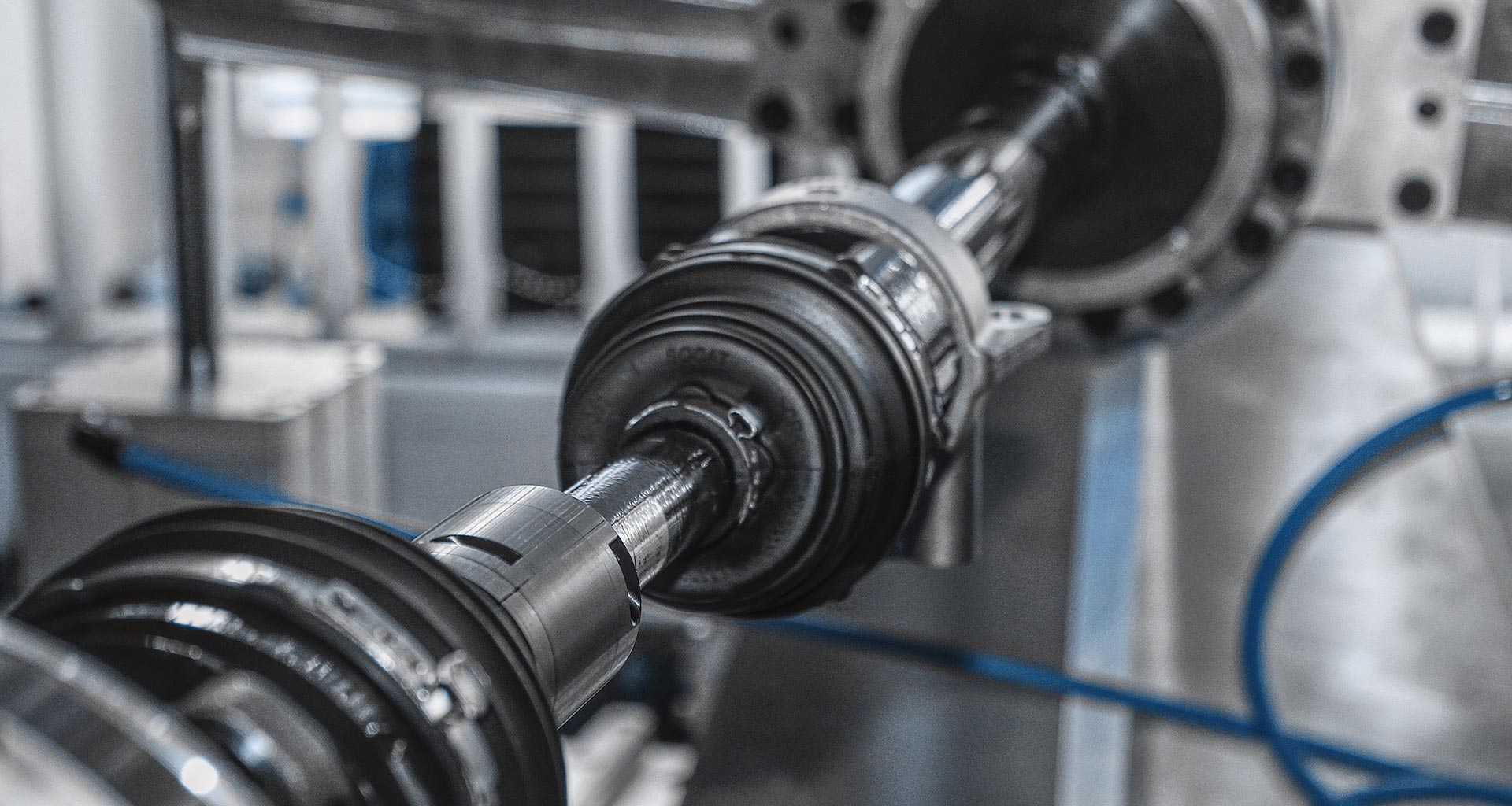

A leadott teljestmény fontos paraméter az adott hajtáslánc hatásfokának meghatározása során. Ez a teljestmény a kihajtótengelyeken mért nyomatékból és fordulatszámból számítható ki. A Dx-Power rendszerrel a tengelyen végzett teljesítménymérés szinte gyerekjáték. Az érzékelőnek nincs szüksége állórészre vagy referencia pontra. A jelfeldolgozó (Dx-SCT) egy kettéosztható házban szerelhető fel a tengelyre. A nyomatékot nyúlásmérő bélyegek segítségével mérni, míg a fordulatszámot egy beépített, MEMS technológiára alapuló érzékelővel. A mért jeleket digitális telemetria kapcsolattal küldi át a Dx vevőegységnek, vagyis az RCI-nek, amely a jármű utasterében vagy csomagtartójában található. Az RCI egység számítja ki a teljestményt az időszinkronizált, mértértékekből és kijelzi a mértékegységhelyes mennyiségeket, amelyeket CAN buszon tud továbbítani az adatgyűjtő felé.

A messtec + sensor masters díj győztese

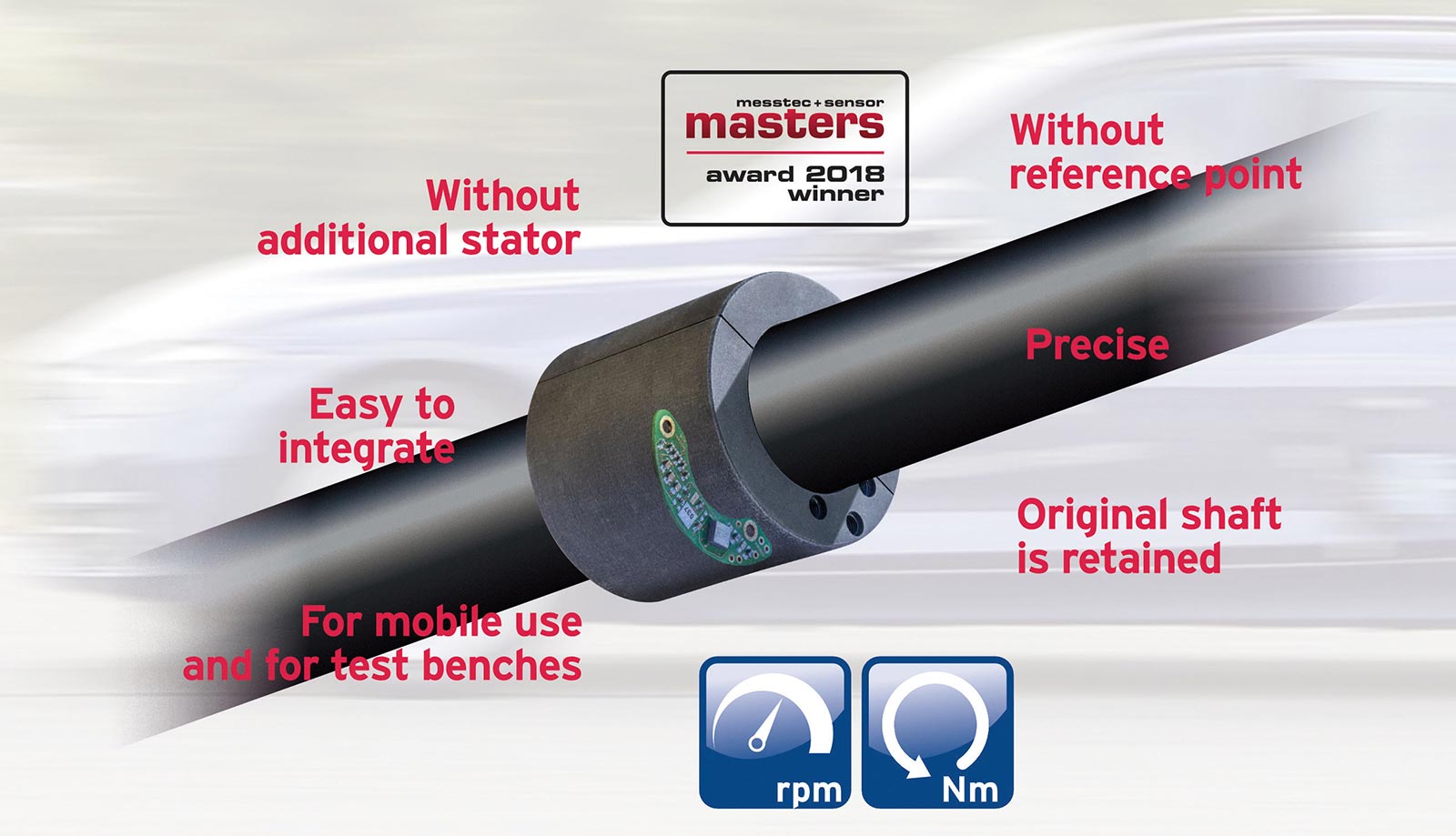

A messtec + sensor masters 2018 kiállításon a Dx-Power rendszer az első helyezést érte el érzékelő kategóriában, amellyel elismerték a rendszer innovatív megoldását különösen a teljesítményméréshez szükséges, állórészt nem igénylő fordulatszám mérést.

Az eredeti tengelyre felszerelhető

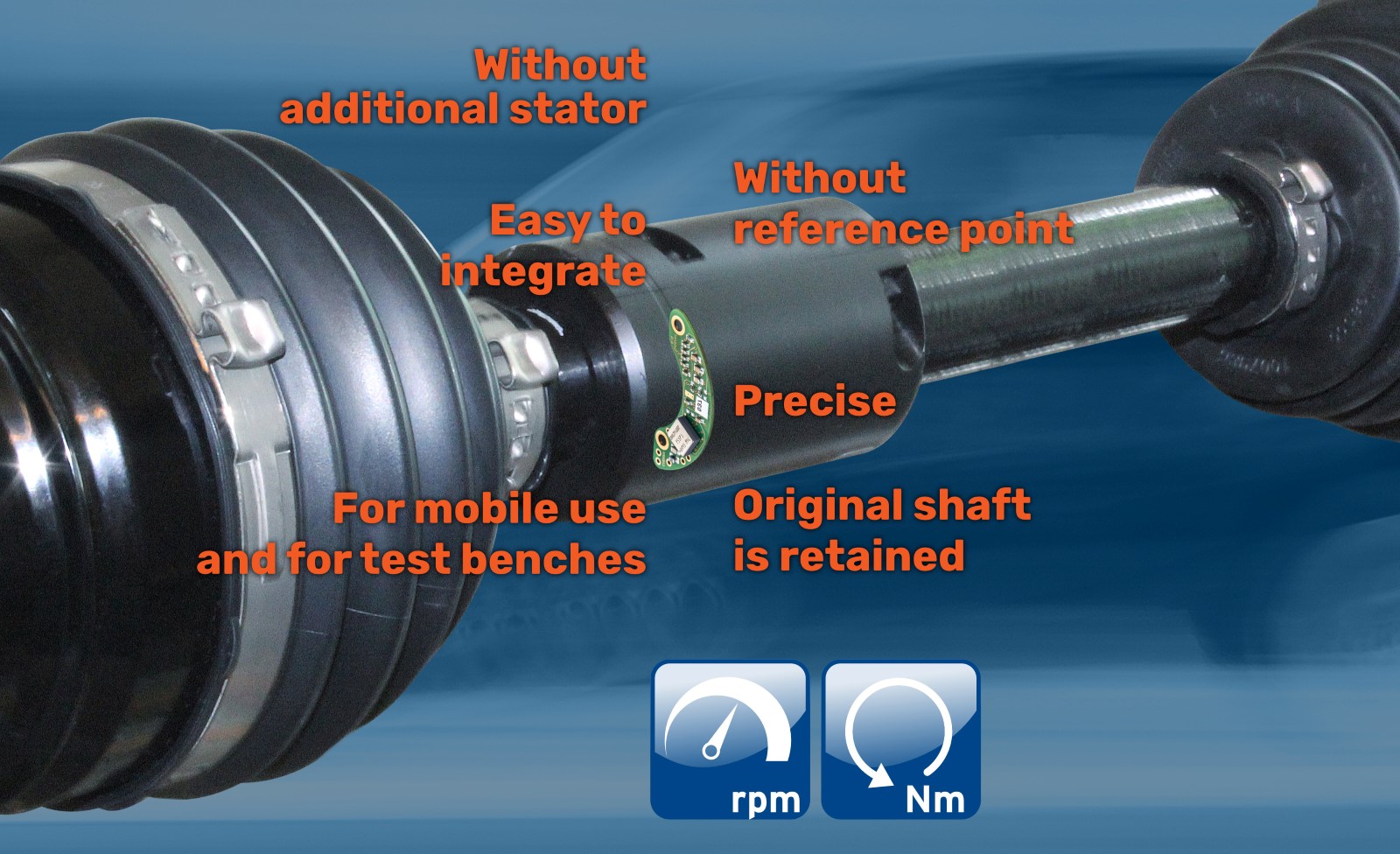

A Dx-Power érzékelői egy kettéosztható házzal szerelhetőek fel az adott tengelyre. A házak elérhetőek vízálló kivitelben is és tartalmazzák az összes szükséges komponenst:

  • Dx-Power érzékelőket
  • Dx-SCT jeladó egységet
  • Szekunder tekercselés az induktív tápláláshoz

A rugalmas és könnyen szerelhető házkialakításnak köszönhetően az eredeti tengely felhasználható és nincs szükség vágásra, módosításra vagy cserére. Így a szerelési idő rövid, továbbá megbízható mérések végezhetőek széria komponensek segítségével is.

Időszinkronizált mintavétel négy tengely esetébe is

A Dx telemetria rendszer négy Dx-Power érzékelőt tud egyidejűleg kezelni, vagyis egyszerre négy tengely értékeit tudja időszinkronizáltan mérni. A mért adatokat CAN vagy Ethernet interfészen, illetve analóg kimeneteken tudja a vevőegység továbbítani.

Műszaki adatok

Dx-Power
Maximum RPM±7200 1/min
Pontosság< 0.5 % at 0 °C to 50 °C
Jelfrekvencia16 Hz (egyéb értékek igény szerint)
Hőmérséklettartomány-20 °C ... +65 °C
Nyomatékmérésnyúlásmérő bélyeg
Dx-Telemetria jeladó egyég (SCT)
Átviteli frekvenciaDx: 13 frekvencia a 868-MHz sávban
Dx-HT: 17 frekvencia 2.4-GHz sávban
Mintavételi sebességMax. 4.6/5.0 kHz csatornánként (868-MHz-/2.4-GHz-Band)
Jelfelbontás16 bit
Szinrkonizálható mérés4 Dx-Power (4 db tengely)
IP védettségIP 68
MegtáplálásAkkumulátor, 40 óra mérési idő
Átviteli teljesítményMax. 10 dBm
Dx-Telemetria vevőegység (RCI)
Antennák2 független vevőegység diversity móddal
Kijelző2.83 inch kijelző, 320 x 240 px
Auto-zerotávirányítható
CAN interfészCAN 2.0b , ISO 11898, max. 1 MBaud
Analóg kimenet6 BNC csatlakozó +/- 10 V
Konfigurációmax. 4 Dx-Power
Tápfeszültség9-36 Volt DC
Hőmérséklettartomány-20 °C ... +65 °C
Méretek170 x 130 x 53 mm antenna nélkül
Tömegkb. 0.8 kg
