Dx-Speed: innovatív megoldás keréksebesség mérésére

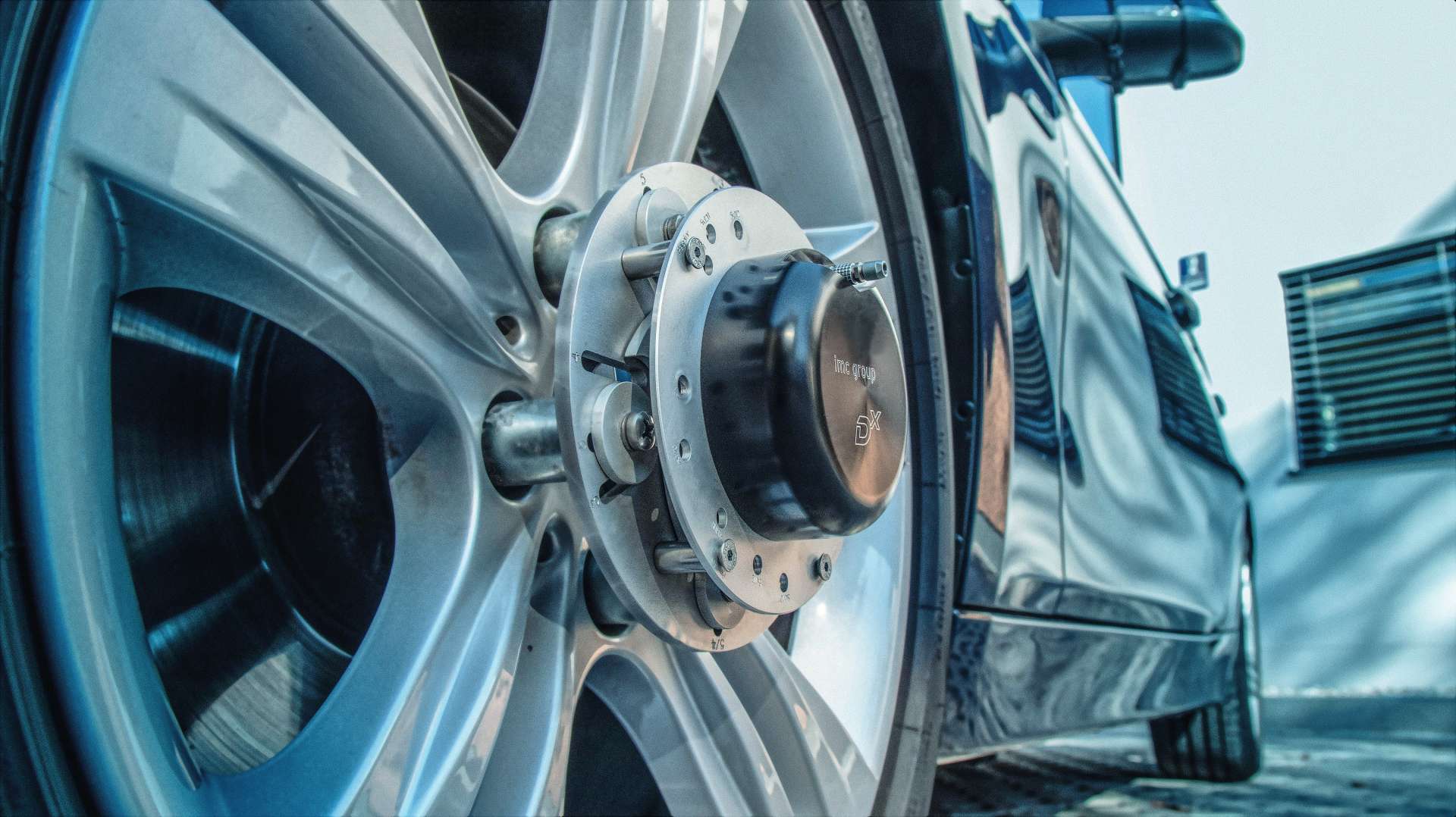

Személyautón, kisbuszon, teherautón vagy munkagépen, a Dx-Speed rendszer kényelmessé teszi a keréksebesség mérést. A jeladó egyszerűen felszerelhető a kereket rögzítő csavarokra és nem igényel külön állórészt vagy referencia pontot.

A Dx-Speed vezeték nélküli keréksebesség érzékelő rendszer innovatív megoldása elnyerte a messtec & sensor masters díjat 2019-ben érzékelő kategóriában.

Robusztus és precíz

A robusztus házkialakításának köszönhetően a Dx-Speed rendszer rideg körülmények között - sárban, hóban és porban - is pontos mérések végezhetőek. A tengelyt ért ütések nem befolyásolják a mérési eredményeket. Az érzékelő pontossága jellemzően 0,5 % alatti.

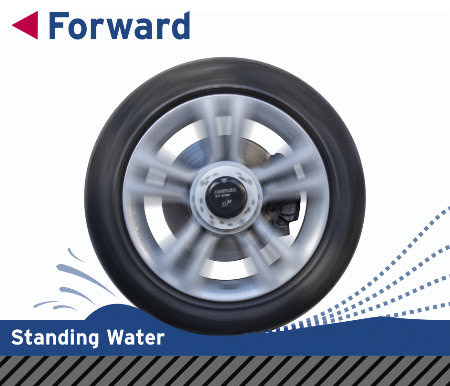

Vízencsúszás vizsgálatok enkóder nélkül

Végre létezik egy rendszer állórész és vezetékek nélkül, amely precíz mérést tesz lehetővé: a Dx-Speed rendszer. Kisméretű és minden változást észlelhetővé tesz a kerékfordulatszámban, így a vízencsúszás pontos pillanata is meghatározható. Ennek köszönhetően a teszt egyszerű és nagyon pontos eredményeket ad. A Dx-Speed négy érzékelőt tud időszinkronizáltan mérni, vezetékek nélkül, minden keréktípuson.

Könnyen használható

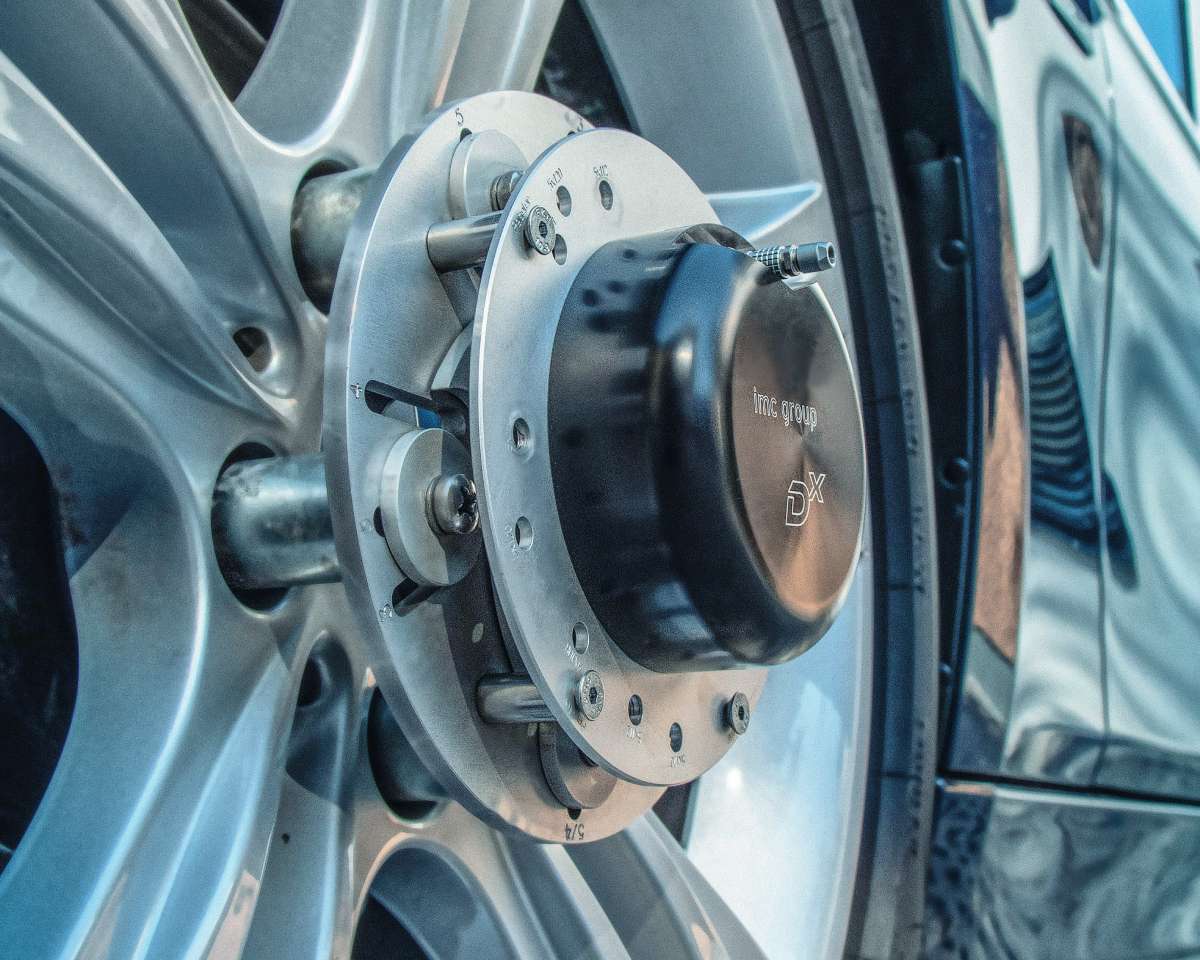

Az érzékelő felszerelése kifejezetten egyszerű: A Dx-Speed közvetlenül a kerék rögzítőcsavarjaira szerelhető befogógyűrű és rögzítőlemez segítségével. A technológiának köszönhetően a szerelési idő rövid, a rendszer percek alatt rögzíthető és készeáll a mérésre.

A rádiós adatátvitel miatt nincs szükség bosszantó kábelekre és a mérés is megbízhatóbb.

Az érzékelő szállítása is könyebb, mint a klasszikus kerékfordulatszám érzékelőké, hiszen mérete kicsi és nem rendelkezik terjedelmes állórész rögzítőrúddal.

Egy vevőegység mind a négy kerékhez

A Dx-Speed érzékelők a mért értékeket a tükrökre kihelyezhető antennákra továbbítják, amelyek közvetlenül a járműben található vevőegységhez csatlakoznak. Az RCI vevőegység egyidejűleg négy érzékelőt képes időszinkronizáltan mérni, amelyek jeleit CAN vagy analóg kimeneteken tud továbbítani egy adatgyűjtő felé.

Műszaki adatok

Dx-Speed
Maximum fordulatszám±7200 1/min
Pontosság< 0.5 % at 0 °C to 50 °C
Jelfrekvencia/jelsávszélesség16 Hz (egyéb érték kérésre)
Hőmérséklet tartomány-10 °C ... +65 °C
Tömeg400 g
Méretekátmérő: 140 mm, magasság: 36 mm
Dx-Telemetria jeladó egység (SCT)
Adatátviteli frekvenciaDx: 13 frekvencia 868-MHz-sávban
Dx-HT: 17 frekvencia 2.4-GHz-sávban
Összesített mintavételi frekvenciaMax. 4.6/5.0 kHz csatornánként (868-MHz-/2.4-GHz-sávban)
Jelfelbontás16 bit
Időszinkronizált mérések4 Dx-Speed érzékelőn egyszerre
IP besorolásIP 68
TáplálásAkkumulátor, 40 h üzemidő
Adatátviteli teljesítményMax. 10 dBm
Dx-Telemetria Vevőegység (RCI)
Antennák száma2 db független vevőegység "diversity" módban
Kijelző2.83 inch színes kijelző, 320 x 240 px
Auto-zerotávirányítható
CAN interfészCAN 2.0b, to ISO 11898, max. 1 MBaud
Analóg kimenet6 BNC csatlakozó
Konfiguráció4 db Dx-Speed érzékelő egyidejű kezelése
Tápfeszültség9–36 VDC
Hőmérséklettartomány-20 °C ... +65 °C
MéretekKb. 170 x 130 x 53 mm (antenna nélkül)
TömegKb. 0.8 kg
