• Digitales Telemetriesystem Dx
    Egy telemetria rendszer - Számos új lehetőség

    Moduláris, többcsatornás telemetria rendszer

A Dx jeladó egység (SCT)

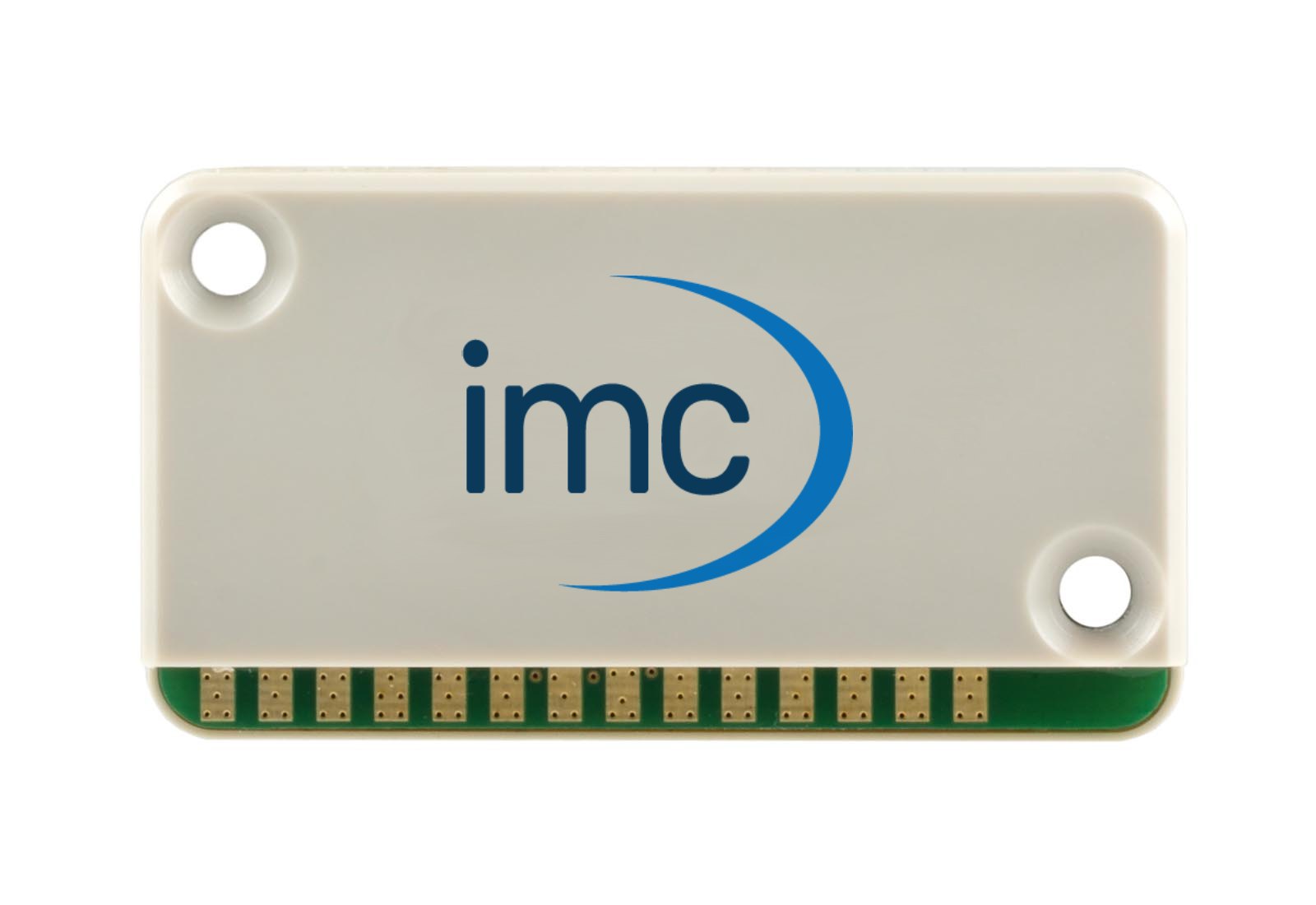

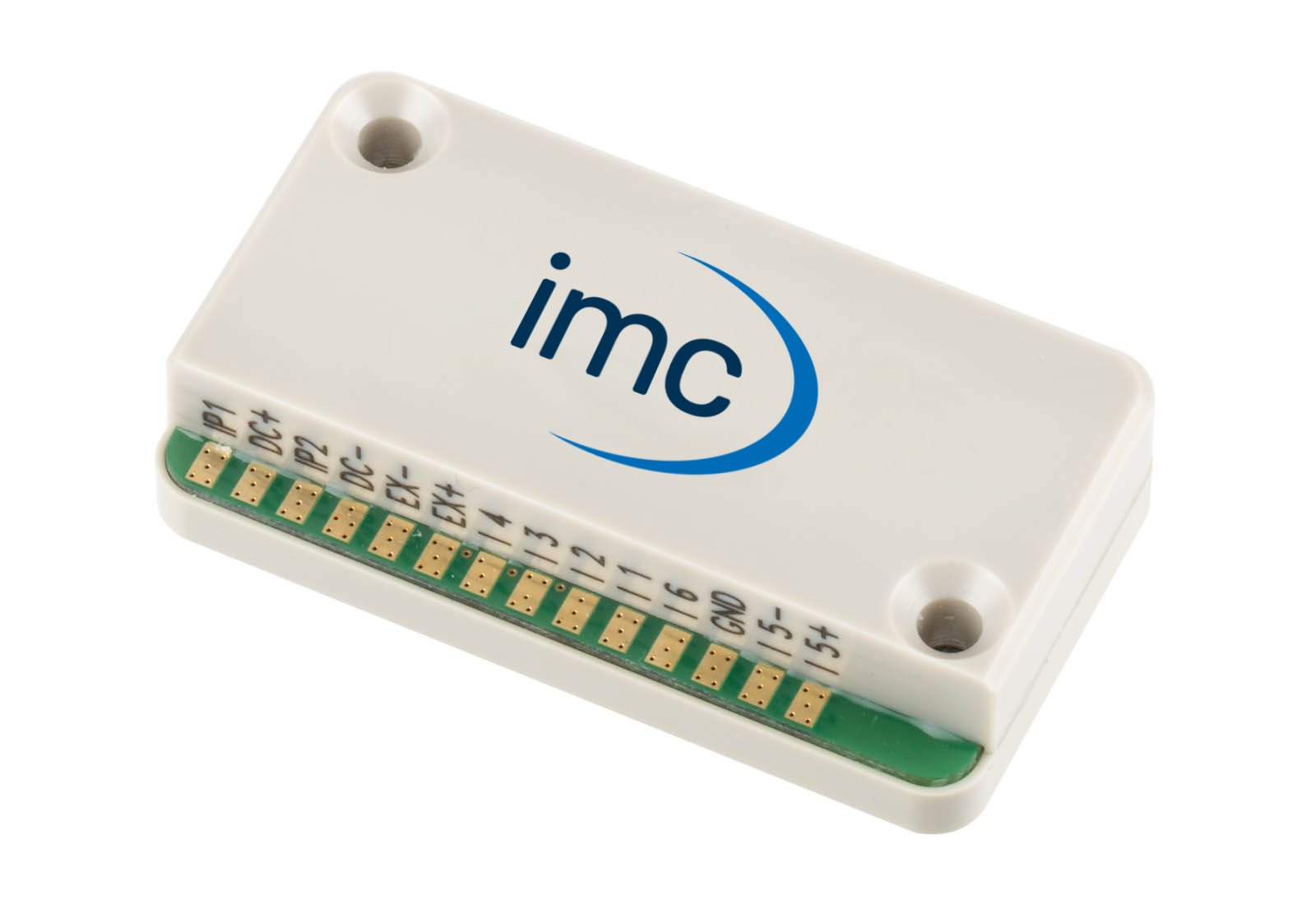

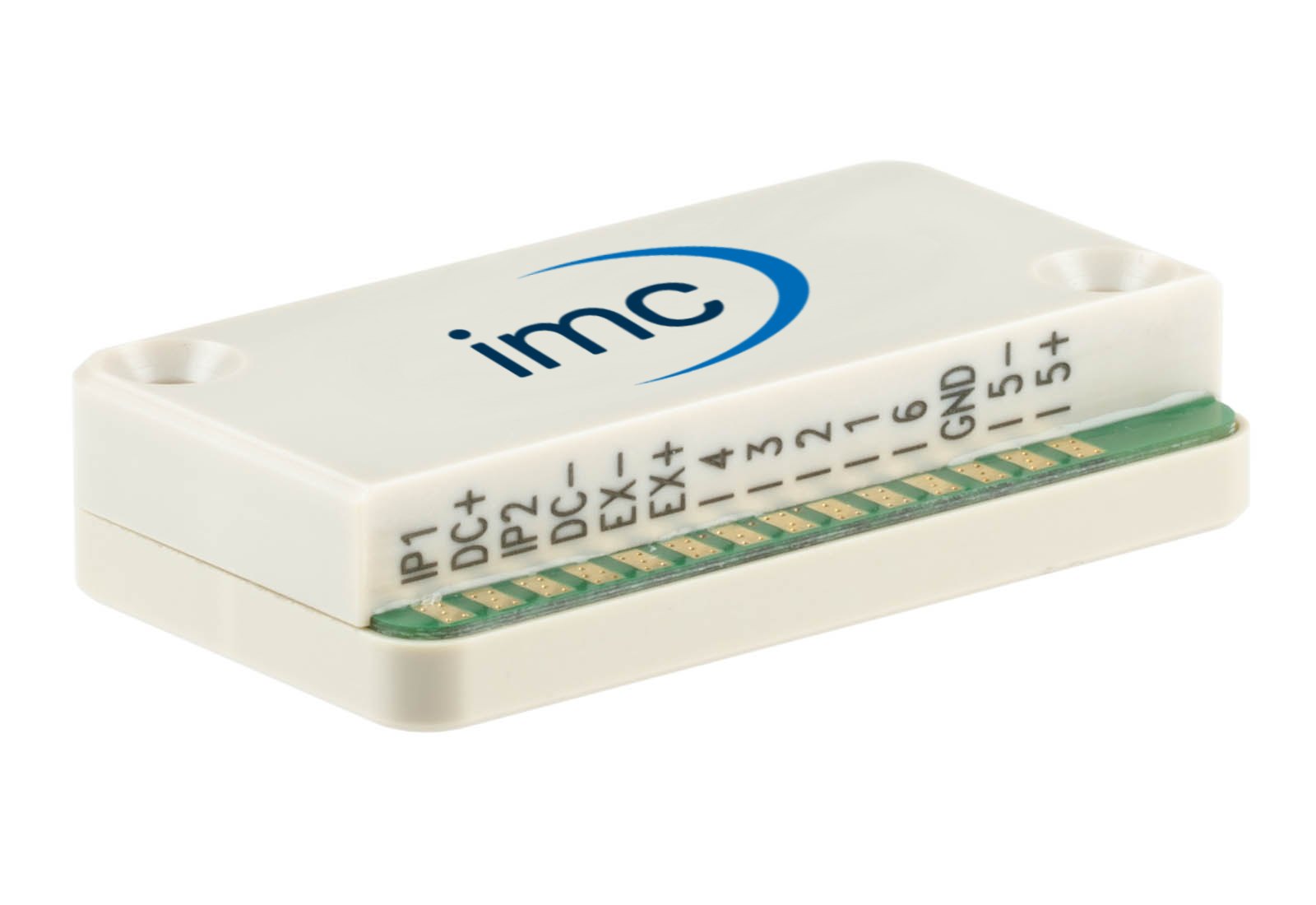

A kompakt, könnyű (14g) Dx jeladó egység tartalmazza a 6 mérőcsatornához szükséges teljes jelfoldogozó és digitalizáló áramkört továbbá az integrált antennát is.

Dx SCT jeladó
Szélesség: 45 mm
Dx telemetria rendszer jeladó: SCT
Magasság: 10 mm
Dx telemetria jeladó egysége: SCT
Mélység: 25 mm

Egy rendszer számos jeltípushoz

Az idők, amikor különböző érzékelőfajtákhoz eltérő jeladóegységekre volt szükség, ezennel elmúltak. A Dx jeladó általános jelkezeléssel rendelkezik, mely elktérő érzékelőktípusokat is támogat.

Hőmérséklet

Nyúlásmérő bélyeg

Feszültség

Széles hőmérséklettartomány

Legyen hideg vagy meleg, a  Dx jeladó egység széles hőmérséklettartományon megbízhatóan működik. Az alapkiadásban -40 °C és +85 °C között, míg a bővített működési hőmérséklettartományú egység -40 °C és +125 °C között is működőképes.

Műszaki adatok

Mérés millivolt tartományban: Két differenciál bemenet vagy négy közös földdel rendelkező bemenet
ParaméterÉrtékMegjegyzés
Teljeshíd2 bemenet
Félhíd4 bemenetbelső hídkiegészítő ellenállások
Tápfeszültség4.096V (max. 40 mA rövidzárvédett)13 távirányítással programozható mérési tartomány
Bemeneti tartomány±0,244 mV/V-tól ±1000 mV/V-ig
Hőelem2 differenciál vagy 4 közös földdel rendelkező bemenetJ, K Típus
Feszültségmérés2 differenciál vagy 4 közös földdel rendelkező bemenet
Bemeneti feszültség±1 mV/V-tól ±4096 mV/V-ig13 távirányítással programozható mérési tartomány
Felbontás16 bit
Pontosság0.01%-től 0.025% full scale
Mintavételi sebesség

Dx: max. 4.6 kHz csatornánként
Dx-HT: max. 5.0 kHz csatornánként


Anti-aliasing szűrő
vágási frekvenciája		6pol Butterworth karakterisztika
mintavételi frekvencia 1/5-része
Mérés volt tartományban: Egy differenciál és egy közös földdel rendelkező bemenet
ParaméterÉrtékMegjegyzés
Feszültségmérés1 differenciál és 1 közös földdel rendelkező bemenet
Bemeneti feszültség±0.011V-tól ±45.065V-ig 13 távirányítással programozható mérési tartomány
Mintavételi sebességmax. 4.6 kHz csatornánkéntDx-HT: max. 5.0 kHz csatornánként
Anti-aliasing szűrő
vágási frekvenciája		6pol Butterworth karakterisztika
mintavételi frekvencia 1/5-része
Kiegészítő felügyeleti csatornák:Jelerősség, tápfeszültség és hőmérséklet
ParaméterÉrtékMegjegyzés
SCT Tápfeszültség
(signal conditioning & transmitter)		Mérési tartomány 6V-tóé 41.5 V-igFelbontás 10 mV
SCT HőmérsékleteMérési tartomány:
Dx: -30 °C-tól +100 °C-ig,
Dx-HT: -30 °C-tól +150 °C-ig		Felbontás 0.034 °C
Jelerősség mérési tartomány-99 dBm-tól -10 dBm-igFelbontás 1 dBm
Általános adatok
ParaméterÉrtékMegjegyzés
TápfeszültségInduktív fejjel vagy gyűrűvel
  vagy DC tápegységgel 7 V-tól 39 V-ig
Hőmérséklettartomány Dx: -40 °C-tól +85 °C-ig
Dx HT: -40 °C-tól +125 °C-ig
AdatátvitelAdatcsomagok hibafelismeréssel
Átviteli frekvencia

Dx: 13 frekvencián 868 MHz sávban /

Dx HT: 17 frekvencián 2.4 GHz sávban

szabadon, távirányítóval állítható - lehetővéteszi több rendszer egyidejű használatát
Transmission powermax. 10 dBm
A rendszer maximális, összesített mintavételi frekvenciája Dx:
1 SCT: 4.6 kHz
2 SCTs: 7.2 kHz
3 SCTs: 3.0 kHz
4 SCTs: 4.0 kHz		Dx HT:
1 SCT: 5.0 kHz
2 SCTs: 8.0 kHz
3 SCTs: 3.6 kHz
4 SCTs: 4.8 kHz
Műszerdoboz anyagaPEEKHőálló polimer
Méretkb. 45 x 25 x 10 mm
Tömegkb. 14g
