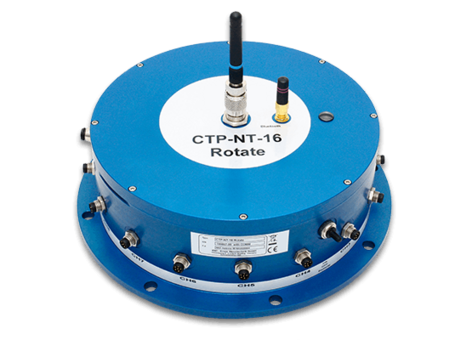

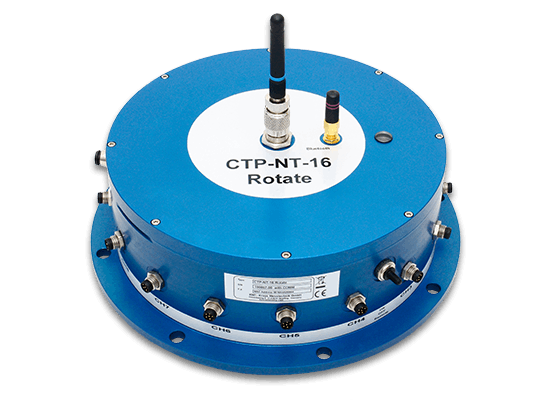

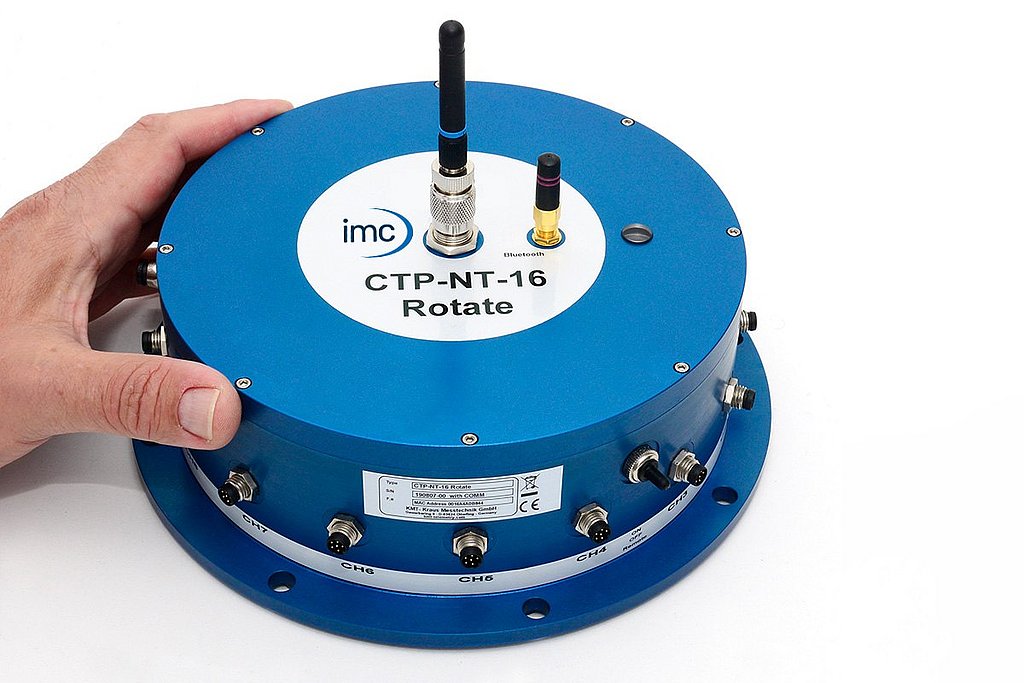

A moduláris felépítésű CTP-NT-Rotate telemetria rendszer lehetővé teszi az adatgyűjtést, feldolgozást és továbbítást 8, 16, 32 vagy akár 64 párhuzamosan mért jelcsatorna esetében is. Használható forgógépeken, tesztpadokon, keréken vagy repülőgép rotorján. Beépített akkumulátor táplálja az elektronikát, aminek köszönhetőn felszerelése is könyebb a forgó alkatrészre. Az IP65 házkialakítás a kültéri vizsgálatokhoz lett tervezve, az eszköz hatótávolsága nyílt terepen kb. 20 m.
Áttekintés
- Csatornák száma: 8/16/32/64
- Jelsávszélesség: 0 – 24.000 Hz
- Jeltípusok: Nyúlás, K-típusó hőelem, PT100, PT1000, IEPE, feszültség
- Felbontás: 16 Bit
- Adatátvitel: vezeték nélküli
- Tápegység: Akkumulátor
- Házkialakítás: Robusztus, IP65
- Működési hőmérséklet: -20 … +70 °C
- Jeladóegység méretei:
- CTP8/16
L = 90
B = 90/125/185
H = 52mm - CTP8-Rotate átmérő 145 x 62 mm
- CTP16-Rotate átmérő 190 x 70 mm
- CTP32-Rotate átmérő 250 x 80 mm
- CTP64-Rotate átmérő 260 x 77 mm

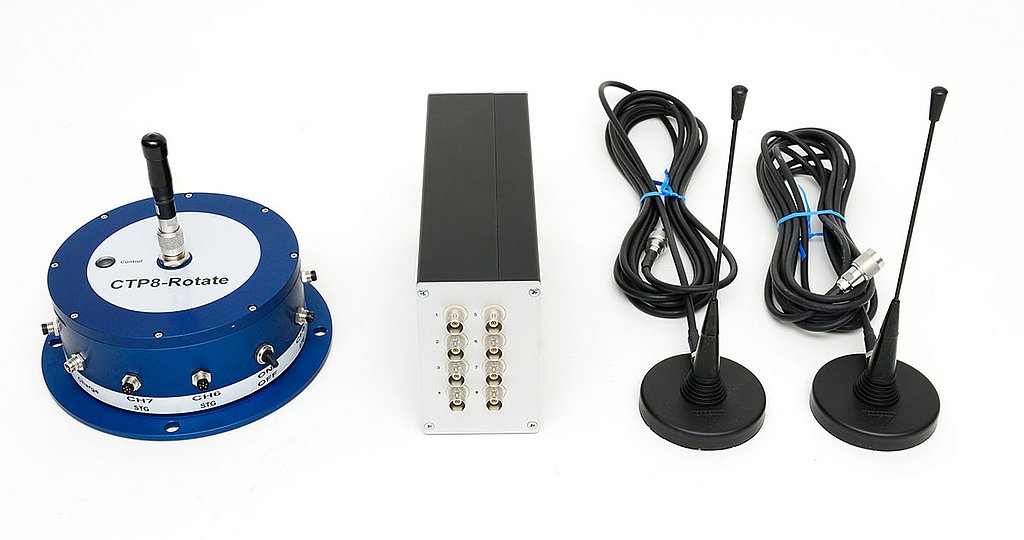

Vevőegység
A vevőegység vagy más néven dekóder két antennával rendelkezik, amelyek a rádiójelek optimális fogadásához szükségesek. A robusztus kialakításnak köszönhetően a dekóder 100 g rázkódásig és -20°C...+70°C hőmérséklettartományon működőképes. A mért adatok továbbíthatóak analóg kimeneteken (+/- 10 V) vagy TELDEC interfészen, amellyel nagypontosságú, időszinkronizált adatgyűjtés valósítható meg egyéb érzékelőkkel és buszrendszerekkel.
